Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: XRJD-S-21-8-8-5
Dokument: LPJE106-3AWNL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/1000/60K
Cena: $0.11-$14
Szczegóły pakowania: TACA
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 180 tys./miesiąc
Numer części: |
XRJD-S-21-8-8-5 |
Port: |
2x1 Kobieta |
Magnetyki: |
bez |
PROWADZONY: |
ZIELONY / ZIELONY |
Montowanie: |
Wejście boczne (kąt prosty) |
Przechodzić: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |
Numer części: |
XRJD-S-21-8-8-5 |
Port: |
2x1 Kobieta |
Magnetyki: |
bez |
PROWADZONY: |
ZIELONY / ZIELONY |
Montowanie: |
Wejście boczne (kąt prosty) |
Przechodzić: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |

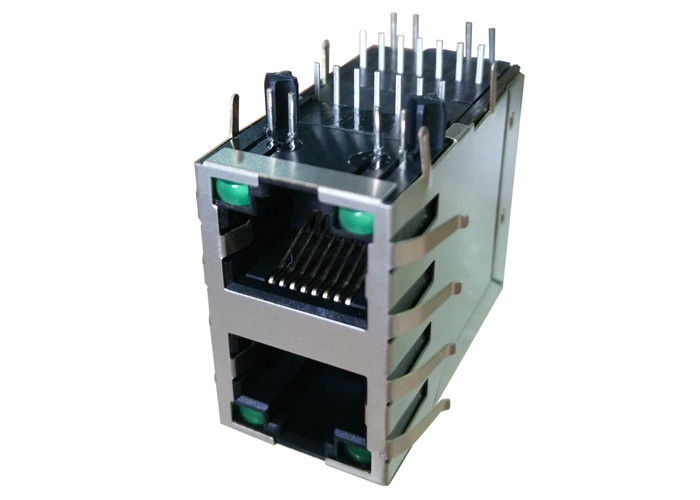

Złącze RJ45 XRJD-S-21-8-8-5 typu stacked 2x1 bez zintegrowanej galwaniki. Idealne do zastosowań Gigabit Ethernet wymagających zewnętrznej galwaniki, kompaktowej konstrukcji PCB i wysokiej wydajności EMI.
Złącze RJ45 typu stacked XRJD-S-21-8-8-5 bez galwaniki jest zgodne ze standardami IEEE 802.3ab, zapewniając niezawodną wydajność sieci Gigabit. Zaprojektowane w konfiguracji portów stacked 2x1, złącze to umożliwia tworzenie układów PCB o dużej gęstości, zachowując doskonałą wydajność elektryczną i mechaniczną.W przeciwieństwie do złączy RJ45 ze zintegrowaną galwaniką, ten model pozwala inżynierom na optymalizację układu PHY, kontrolę EMI i integralności sygnału za pomocą zewnętrznych obwodów galwanicznych—co czyni je idealnym do zastosowań w sieciach przemysłowych, sprzęcie telekomunikacyjnym i systemach wbudowanych.Kluczowe cechy
Konfiguracja portów: RJ45 stacked 2x1Typ złącza: Złącze RJ45 bez zintegrowanej galwanikiZastosowanie:
| Wilgotność | < 70% RH |
|---|---|
| Rezystancja izolacji | ≥ 500 MΩ (500V DC) |
| Wytrzymałość dielektryczna | 1000V AC (50/60Hz, 1 min) |
| 2. Specyfikacje mechaniczne | Parametr |
| Specyfikacja | Materiał obudowy |
| PBT UL94V-0 | Materiał styku |
| Wilgotność | < 70% RH |
|---|---|
| Materiał ekranu | Mosiądz niklowany |
| Siła wpięcia | ≤ 2.2 kgf |
| Siła trzymania | ≥ 3.0 kgf |
| Trwałość | ≥ 750 cykli |
| 3. Specyfikacje środowiskowe | Parametr |
| Specyfikacja | Temperatura pracy |
| -40°C do +85°C | Temperatura przechowywania |
| Wilgotność | < 70% RH |
|---|---|
| Lutowanie | UL (Nr pliku E484635), zgodny z RoHS |
| Certyfikacja | UL (Nr pliku E484635), zgodny z RoHS |
| Karta katalogowa XRJD-S-21-8-8-5 | Dlaczego wybrać złącze RJ45 bez zintegrowanej galwaniki? |
| 1. Elastyczność projektowania | Użycie zewnętrznej galwaniki pozwala na: |
| Lepszą kontrolę nad trasowaniem sygnału | Niestandardowe filtrowanie i tłumienie EMI |
Poprawia ogólną niezawodność systemu
| Elastyczne | Bardziej kompaktowe | Kontrola EMI |
|---|---|---|
| Dostrajanie zewnętrzne | Wbudowane | Koszt |
| Niższy | Wyższy | Zastosowanie |
| Systemy niestandardowe | Konstrukcje typu plug-and-play | |
