Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: RM5-1SSA9V1F
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/1000/60K
Cena: $0.11-$24
Szczegóły pakowania: TACA
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 180 tys./miesiąc
Numer części: |
RM5-1SSA9V1F |
Produkcja seryjna: |
LPJG47542A47NL |
Typ złącza: |
RJ45 |
Aplikacje: |
10/100/1000 Base-T |
Typ mocowania: |
Przez otwór |
Zastawianie: |
Ekranowany, EMI Finger |
Numer części: |
RM5-1SSA9V1F |
Produkcja seryjna: |
LPJG47542A47NL |
Typ złącza: |
RJ45 |
Aplikacje: |
10/100/1000 Base-T |
Typ mocowania: |
Przez otwór |
Zastawianie: |
Ekranowany, EMI Finger |

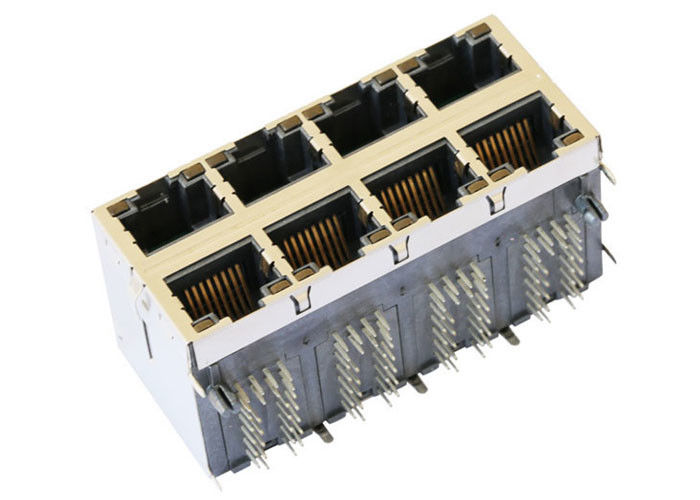

Projektowanie modelu : RM5-1SSA9V1F
1 Zaprojektowany do aplikacji karty sieciowej.
2 Zaprojektowany, aby spełniać wymagania IEEE802.3u.
3 Dostępne we wszystkich przełożeniach używanych przez LAN ICmanufactures.
4 Najprostszy komponent magnetyczny do umieszczania i robienia na PCB.
5 Oszczędza minimalizując przestrzeń PCB.
6 Model produkcji masowej : LPJG47542A47NL
7 10/100/1000 gigabit Ethernet
8 Magnetics Rj45
9 zintegrowanych magnesów Rj45
10 LED opcjonalnie, EMI-finger Opcjonalnie
| Numer części LINK-PP | LPJG47542A47NL |
| Projektowanie modelu | RM5-1SSA9V1F |
| Application-Lan | ETHERNET |
| Skontaktuj się z powierzchnią krycia | GOLD 6u "/ 15u" / 30u " |
| Rdzenie na port | 12 |
| Opcja LED | ŻÓŁTA, ZIELONA / ŻÓŁTA, ZIELONA |
| Zatrzask | TAB UP / DOWN |
| Liczba portów | 2X4 |
| Kąt montażu PCB | WEJŚCIE SIDE |
| Wysokość opakowania (mm) | 25,79 |
| Długość pakietu (mm) | 59,18 |
| Szerokość opakowania (mm) | 28,35 |
| Karty EMI z osłoną | Z |
| Prędkość | 10/100/1000 BASE-T |
| Temperatura | 0 do 70 ℃ |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
Opis
1. Funkcje typu produktu:
1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt)
2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 2 x 4
3. Charakterystyka elektryczna:
1) Ekranowany = Tak
4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut
5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Wiele
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB
6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ zakończenia kontaktu = Otwór przelotowy
7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack
8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,
Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C
Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS
9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony / żółty - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony, żółty - rezystor 250 omów
10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70
11.Hipot:
1500Vrms MIN
Aplikacje dla użytkownika terminalu
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. .
