Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: S558-5999-BD-F
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
P / N: |
S558-5999-BD-F |
Przypnij do pin: |
LP41626NL |
szpilki: |
16 |
Podstawy: |
100 M |
Temperatura pracy: |
0 do 70 |
Port: |
Transformator jednoportowy |
P / N: |
S558-5999-BD-F |
Przypnij do pin: |
LP41626NL |
szpilki: |
16 |
Podstawy: |
100 M |
Temperatura pracy: |
0 do 70 |
Port: |
Transformator jednoportowy |

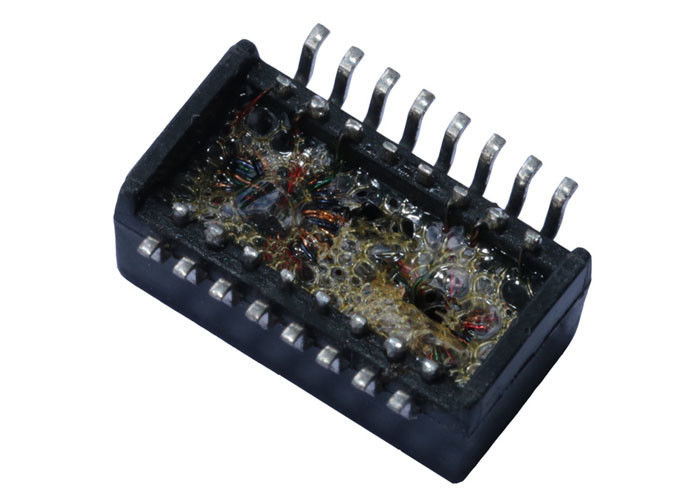

1. Transformator z pojedynczym portem LAN
2. Struktura strukturalna: toroidalna
3. Transformator 100-bajtowy
4 . SMD, 16 pinów
5. Temperatura robocza (° C) = 0 do 70
6. Pliki: PDF / 3D / ISG / Stp / Step / Dane techniczne
Opis:
Single Port 100 Base-t TRANSFORMATORY MAGNETYCZNE ETHERNET
| Podanie | LAN ETHERNET (PoE i NON PoE) |
| AutomDX | TAK |
| Komentarz | Zgodny z RoHS LP41626NL |
| Konfiguracja RX | T, C |
| TX konfiguracji | T, C |
| Budowa | PRZEKAZ MOLD |
| Rdzenie na port | 4 |
| Liczba portów | Pojedynczy |
| PCB | BRAK PCB |
| Pakiet | SMT |
| Wysokość opakowania (mm) | 6.20 |
| Długość pakietu (mm) | 12.70 |
| Szerokość opakowania (mm) | 7.15 |
| Zgodny z RoHS | YES-RoHS-6 |
| Prędkość | 100BASE-TX |
| Temperatura | 0 do 70 |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
Parametry elektryczne (25):
1. Włącza współczynnik 50KHz, 0.5V
Strona chipu: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona układu: min
3. Strata wtrąceniowa1-100MHz: -1.4dB Max
4. Return Loss
1-30 MHz: -16 dB min
40 MHz: -14.4dB min
50 MHz: -13.1dB min
60-80MHz: -12dB min
100 MHz: -10 dB min
5. Różnicowanie do odrzucania w trybie wspólnym:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Przesłuch
30 MHz: -40 dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms min
Aplikacje:
1. Ekspandery GPIB i izolatory GPIB
2. Moduły ciekłokrystaliczne (LCD)
3. Tablice komputerowe pozyskiwania danych
4. Punkt sprzedaży i komputery kiosku
Przewaga konkurencyjna:
16 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
