Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: HY911130AE
Dokument: LPJG0806FBNL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.05-$1.28
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4500K-PCS / miesiąc
Liczba portów: |
Port 1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
1000 base-t |
Kolor diody: |
Zielony żółty |
Temperatura końcówki lutowniczej fali: |
Maks. 260℃ |
Temperatura końcówki lutowniczej fali czasowej: |
Maksymalnie 5 sek. |
Numer części: |
HY911130AE |
Styl montażu: |
Otwór przelotowy (THT), kąt prosty |
Liczba portów: |
Port 1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
1000 base-t |
Kolor diody: |
Zielony żółty |
Temperatura końcówki lutowniczej fali: |
Maks. 260℃ |
Temperatura końcówki lutowniczej fali czasowej: |
Maksymalnie 5 sek. |
Numer części: |
HY911130AE |
Styl montażu: |
Otwór przelotowy (THT), kąt prosty |

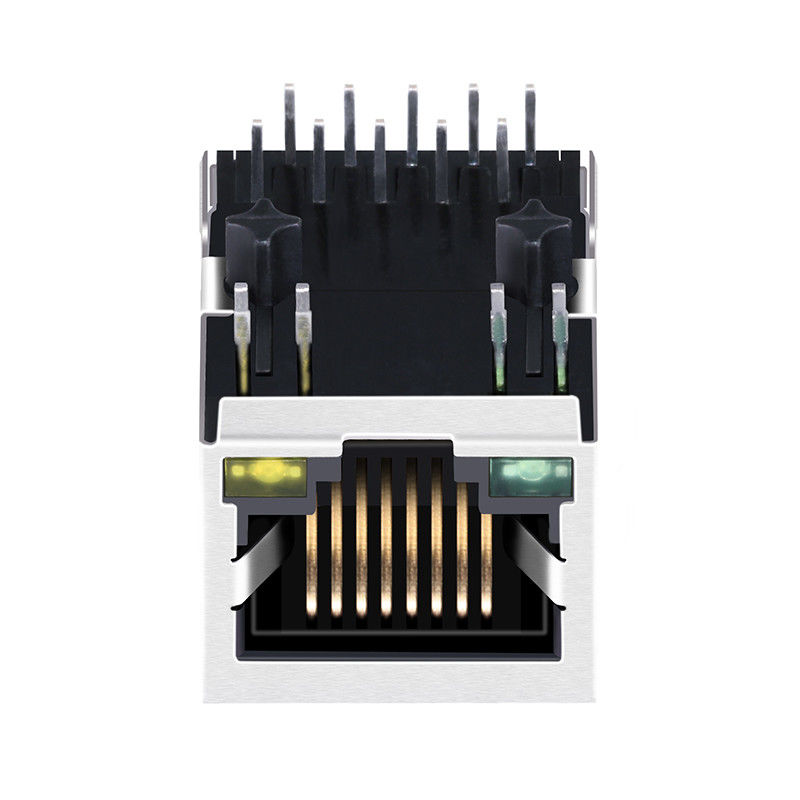

HY911130AE to najwyższej klasy Gigabit RJ45 Magnetic Jack zaprojektowany w celu zapewnienia solidnej, szybkiej łączności sieciowej dla nowoczesnego sprzętu komunikacyjnego.Ten jedno-port 1x1 MagJack integruje magnetykę Ethernet do złącza RJ45, zmniejszając powierzchnię PCB i upraszczając projektowanie interfejsów sieci.
Wspierający aplikacje 10/100/1000Base-T Ethernet, złącze RJ45 posiada zintegrowane moduły transformatora, zielone/żółte wskaźniki LED oraz wzornictwo montażu tab-down PCB z wejściem bocznym.Jest odpowiedni do przełączników Ethernet, routerów, kontrolerów przemysłowych, kart interfejsu sieciowego i urządzeń komunikacyjnych wbudowanych.
| Parametry | Specyfikacja |
|---|---|
| Rodzaj produktu | RJ45 magnesowy gniazdek |
| LINK-PP Part Number | LPJG0806FBNL |
| Kompatybilny model | HY911130AE |
| Rodzaj złącza | Podkład RJ45 z wbudowaną magnetyką |
| Konfiguracja portu | Jednorazowy port 1x1 |
| Prędkość sieci Ethernet | 10/100/1000 Bazy-T |
| Liczba pozycji | 10P8C |
| Rodzaj montażu | Przez dziurę |
| Styl montażu PCB | Prawy kąt / wejście boczne |
| Wskaźnik LED | Zielony / Żółty |
| Osłony | Bez karty osłony EMI |
| Pozycja zamka | Zakładkę w dół |
| Zakres temperatury | 0°C do +70°C |
| Materiał PCB | FR4 |
| Powierzchnia kontaktowa | Złoto 6"/15"/30" |
| Wskaźnik obrotowy RX/TX | 1CT:1CT |
| Wsparcie PoE | Nie-PoE |
| Zastosowanie | Ethernet LAN |
| Pozycja | Wartość |
|---|---|
| Rodzaj portu | 1x1 RJ45 |
| Orientacja | Kąt prosty |
| Wstawianie | PCB przez dziurę |
| Długość | 210,30 mm |
| Szerokość | 150,90 mm |
| Wysokość | 130,40 mm |
| Kolor LED | Zielony / Żółty |
1Wskaźnik obrotu (± 2%)
1CT:1CT
3. HIPOT:1500Vrms MIN
4. Strata wstawienia:
-1,0dB MAX @ 1,0MHz do 65MHz
5Zgubienie zwrotu:
-20dB MIN @ 1MHz do 10MHz
-16dB MIN @ 10MHz do 30MHz
-12dB MIN @ 30MHz do 60MHz
-10dB MIN @ 60MHz do 100MHz
6- Rozmowa krzyżowa:
-40dB MIN @ 1MHz do 30MHz
-35dB MIN @ 30MHz do 60MHz
-30dB MIN @ 60MHz do 100MHz
7Wymóg odrzucenia w trybie wspólnym:
-30dB MIN @1MHz do 50MHz
-20dB MIN @50MHz do 150MHz
8Temperatura pracy: 0°C ∼ 70°C.
HY911130AE RJ45 Magnetic Jack jest bardzo uniwersalny.
- Gigabit Ethernet Switches and Routers
- Płyty główne serwerów i karty interfejsu sieciowego (NIC)
- PC przemysłowe (IPC) i sterowniki automatyki
- Smart Home Gateways i IoT Hubs
- Set-Top Box i Smart TV
