Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

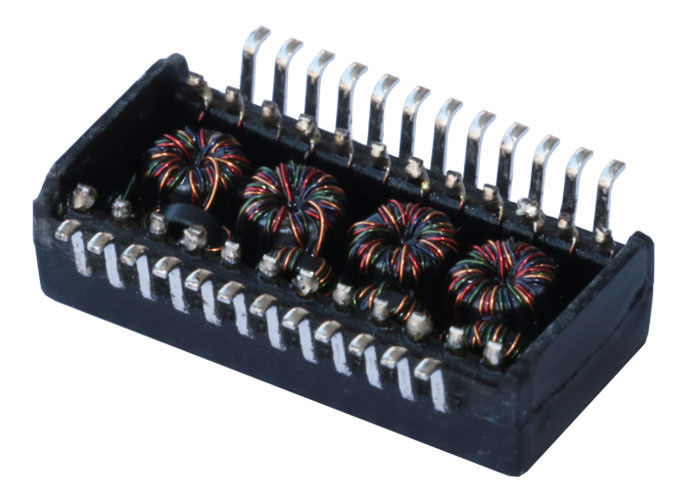

Numer modelu: L22H001-L
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
p / n: |
L22H001-L |
Interfejs: |
2.5G Base-T |
szpilki: |
24 |
Alternatywny: |
L22H001-L => LPxxxNL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Zmierzyć: |
L18.10XB16.00XH6.20 (mm) |
PRÓBKI: |
Darmowe |
Montaż: |
SMD |
p / n: |
L22H001-L |
Interfejs: |
2.5G Base-T |
szpilki: |
24 |
Alternatywny: |
L22H001-L => LPxxxNL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Zmierzyć: |
L18.10XB16.00XH6.20 (mm) |
PRÓBKI: |
Darmowe |
Montaż: |
SMD |
SPECYFIKACJA:
1 Zaprojektowany dla sieci Ethernet 2.5G Base-T, aplikacje z jednym portem.
2 Obsługuje 4 pary kabli UTP kategorii 5.
3 Interfejs kablowy do izolacji i emisji w trybie "low common mode".
4 Konstrukcja spełniająca wymagania IEEE 802.3 z prądem symetrycznym 720 mA.
5 Zgodność z wymogami ROHS i Halogen Free.
6 Temperatura pracy i przechowywania
7 Poziom czułości na wilgoć (MSL): 2a
Temperatura pracy: od 0 ° C do + 70 ° C
Temperatura przechowywania: od -25 ° C do + 105 ° C
Podanie:
1 produkty RapidIO
2 produkty SCSI
3 płyty DSP
4 płaskie wyświetlacze panelowe
| Dane techniczne | L22H001-L |
| prędkość | 2.5G Base-T |
| Kołki | 24 |
| Wysokość (mm) | 6,20 mm |
| Długość (mm) | 18,10 mm |
| Szerokość (mm) | 16,00 mm |
| Zgodny z REACH | tak |
| Zgodny z RoHS UE | tak |
| Typ transformatora | TRANSFORMATOR DATACOM |
| Podanie | OGÓLNY CEL |
| Funkcja montażu | MONTAŻ POWIERZCHNIOWY |
| Parametry elektryczne @ 25 ℃ | Typ: Balansowa dolnoprzepustowa impedancja 100Ω |
| Utrata wstawki: | 1-50MHz -0,5 dB Max 50-125MHz -1.0 dB Max 125-200 MHz - 2,0 dB Max |
| Utrata powrotu: | 1 ~ 40MHz -20 dB Minload 100Ω 40-200 MHz - 20 + 15 * log (Freq MHz / 40MHz) dB Minload 100Ω |
| Odzwierciedlona konwersja CM na różnicę (REF) | 1 MHz - 30 dB min 50 MHz - 30 dB min 100 MHz -27 dB min 200 MHz -24 dB min |
| Konwersja CM na DM (REF) | 1-125 MHz -35 dB min |
| Odbita odmiana Diff na CM (REF) | 1-10 MHz -48 dB min 10-200 MHz -48 + 19 * log (Freq MHz / 10 MHz) dB min |
| Tłumienie CM do CM (REF) | 1-200 MHz -25 dB min |
| Cross Talk (REF) | 1-125 MHz -30 dB min 125-200 MHz -25 dB min |
| Indukcyjność | @ 100KHz, 0.1V, 8mA DC BIAS 180uHMin |
| Test HiPot | @ 1500 Vrms |
| Włącza współczynnik | @ 1: 1 ± 5% |
