Podłącza RJ45 z wieloma i pojedynczymi portami A Technical Guide for Engineering Procurement

Wprowadzenie

W przypadku instalacji sieciowych o wysokiej niezawodności łączniki, płyty wbudowane, routery przemysłowepojedynczy porta takżewielo-portyZłącza RJ45Links-PP oferuje obie kategorie z inżynierskim wyborem dla prędkości, integracji magnetycznej, osłony,i wytrzymałość termiczna.

1. Połączacze RJ45 z jednym portem

Wykorzystanie integracji przypadków i projektów

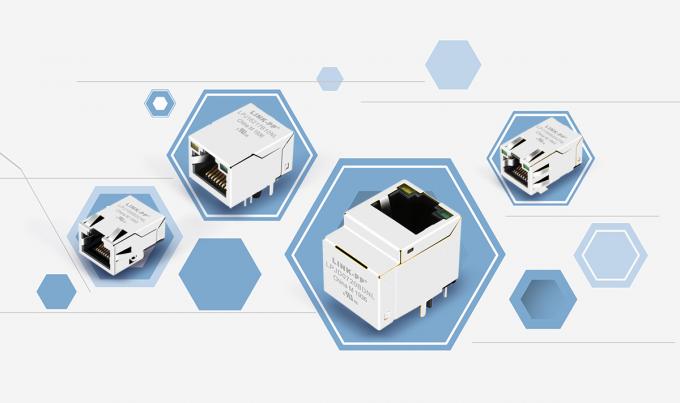

Jednorazowy port (1 × 1) RJ45Modjacks/WłóczęgiLINK-PP łączy się z różnymi systemami sieciowymi, takimi jak porty Ethernet, portale rozwojowe, bramki i urządzenia jednokanałowe.Wskaźniki klasyfikacji 5G10GBase‐T.

Ogólne cechy:

• Konstrukcja 8P8C, tab-up/down, THT lub SMT
• Opcjonalna osłona, wskaźniki aktywności LED, Auto-MDIX
• Przemysłowy zakres pracy do +85 °C lub wyższy
• Silna izolacja, niezawodny sygnał za pośrednictwem wbudowanej magnetyki

- Nie.

2. Połączacze RJ45 z wieloma portami

Konfiguracja i gęstość portu

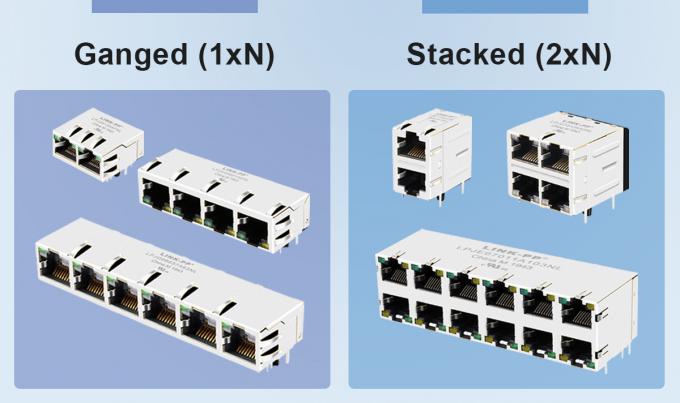

Arry multi-port LINK-PP ̇ obejmują pojedynczy wiersz (1×2,1x3,1×4, 1×6, 1×8) i układane opcje podwójnych rzędów (2×1, 2×2, 2×4, 2×6, 2×8) ̇ obsługujące do 16 portów Ethernet w kompaktowej powierzchni.

Wytyczne projektowe i ogólne specyfikacje

Zgodnie z przewodnikiem projektowym LINK-PP:

• Wspiera prędkości do 10GBase‐T i HDBase‐T
• Dostępne opcje PoE: nie-PoE, PoE, PoE+, PoE++, 2 par lub 4 par
• Rodzaje montażu: przez otwór, SMT, pin-in-paste, press-fit
• Osłony i diody LED opcjonalne w zależności od potrzeb projektowych
• Wartości temperatury pracy: 0 °C/+70 °C, −40 °C/+85 °C, −55 °C/+105 °C

3Tabela porównawcza: jedno- i wielo-porty

4. Względy projektowe i zamówienia

• Wsparcie prędkości: Wybierz na podstawie wymaganej klasy Ethernet (np.10Base-T, 100Base-TX, 1000Base-T, 2.5GBase-T, 5GBase-T, 10GBase-T).
• Wymogi PoE: WsparcieNie-PoE, PoE, PoE+, PoE++, 2pr PoE, 4pr PoEspełniają normy IEEE 802.3af/at.
• Specyfikacje termiczne i środowiskowe: W przypadku płyt przemysłowych należy wybrać części o temperaturze nominalnej -40 °C lub niższej.
• Zarządzanie EMI: Moduły osłonięte są zalecane w przypadku korzystania z połączeń dużych prędkości lub w hałaśliwych warunkach.
• Styl montażu i układ:THT vs SMTvs THR, tab-down/up, style zamków, słupki zatrzymywania płyt optymalizują przepływ montażu PCB i stabilność mechaniczną.
• Zgodność i niezawodność: Wszystkie złącza RJ45 obsługują certyfikaty RoHS, UL, ISO dla niezawodnego wdrożenia.

Wniosek

Dlakierownicy projektów i inżynierowie zamówień publicznychplanowanie integracji sieci chip-to-board:

1. Użyciełączniki RJ45 z jednym portemgdy priorytetem są indywidualne porty, elastyczny układ i wysoka tolerancja termiczna.
2. WybierzModuły RJ45 wielo-portówW celu zapewnienia wysokiej gęstości konstrukcji i usprawnienia montażu, zwłaszcza w przełącznikach, routerach lub systemach wbudowanych z wieloma portami.
3. Ocena prędkości, wsparcia PoE, osłony, konfiguracji diody LED, odcisku deski i ocen środowiskowych przy wyborze komponentów.
4. Portfel produktów LINK-PP jest odpowiedni do zastosowań profesjonalnych z zweryfikowanymi arkuszami danych i certyfikatami zgodności.

Jeśli potrzebujesz dopasowanych porównań modeli lub optymalizowanych zaleceń dotyczących wyboru części w oparciu o BOM, chętnie ci pomożemy.pomoc w dalszym ciągu.
