Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: JKM-0009NL (LPJ0011BBNL)
Warunki płatności i wysyłki
Minimalne zamówienie: Darmowe próbki
Cena: $0.09-$1.85
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Około 2 tygodni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 6000000 sztuk / miesiąc
Zestaw: |
Złącze RJ45 ze zintegrowanym magnesem 10/100 Base-T |
Strata wtrąceniowa:: |
-1,0 dB MAKS. przy 1-65 MHz |
Stosunek obrotów RX: |
1CT:1CT |
Stosunek obrotów TX: |
1CT:1CT |
Hipot: |
1500 Vrms przy 60 Hz 1MIN |
Temperatura pracy: |
0°C do +70°C |
Zestaw: |
Złącze RJ45 ze zintegrowanym magnesem 10/100 Base-T |
Strata wtrąceniowa:: |
-1,0 dB MAKS. przy 1-65 MHz |
Stosunek obrotów RX: |
1CT:1CT |
Stosunek obrotów TX: |
1CT:1CT |
Hipot: |
1500 Vrms przy 60 Hz 1MIN |
Temperatura pracy: |
0°C do +70°C |

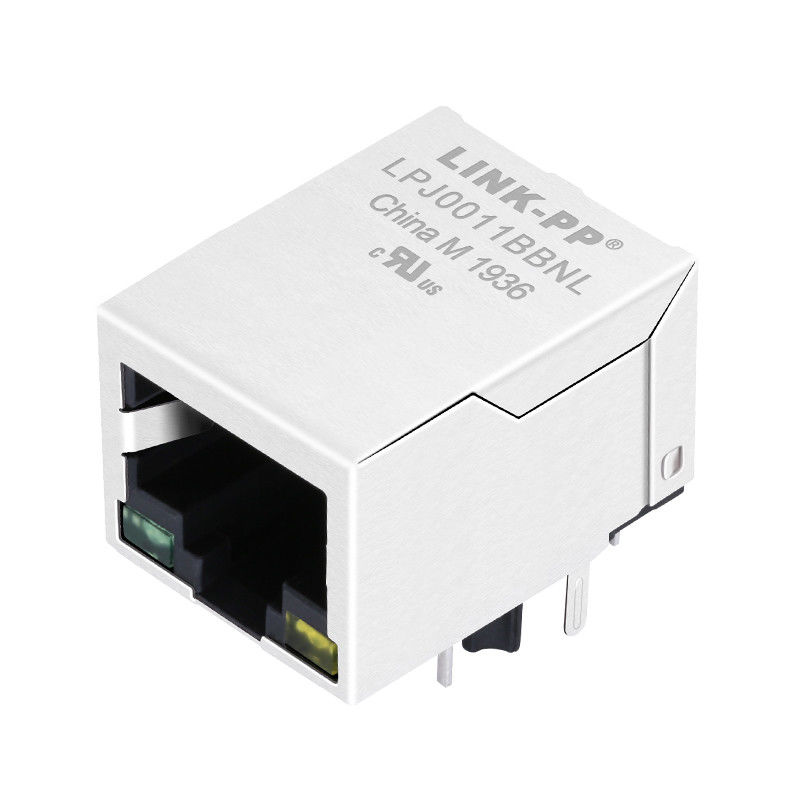

JKM-0009NL LPJ0011BBNL Jednoport RJ45 Modularny podnośnik z zintegrowanym magnesem 10/100 bazy-T
1X1 Tab-Down RJ45 LPJ0011ABNL 10/100Mbps Fast Ethernet
Transformator RJ45 8P8C Pin Integrated Magnetics Connector
Równoważny krzyżowy JKM-0009NL Zastąpienie szpilki na szpilkę opłacalne
Zaprojektowany do zastosowań przemysłowych, spełnia specyfikację IEEE802.3
350 μH minimalna OCL z prądem bieżącym bieżącym 8mA
Temperatura waha się od 0°C do 70°C
Numer części LINK-PP | LPJ0011BBNL |
PulsNumer części | JKM-0009NL |
Produkcja pojazdów (tak/nie) | - Nie, nie. |
Wskaźnik danych | 100BASE-TX |
Liczba portów | 1x1 |
Kierunek zakładki | Na dół. |
LED kolorystyczne (L/R) |
Zielony/żółty |
Wstawianie | THT |
PoE | Nie ma |
Styl połączenia | Strona wejścia |
Osłony | Osłonięte |
Długość |
21.34mm
|
Szerokość | 16mm |
Wysokość | 13.59mm |
Materiał osłony: mosiądz
Osłona: 20-40 cm Nikel ponad 10-20 cm mosiądz
Materiał kontaktowy: fosfor brąz
Powierzchnia naklejki kontaktowej: naklejka niklowa i selektywna naklejka złota 15 μ cali
Kontaktowy obszar lutowania: wykończenie matowe cynowe
Materiał obudowy: termoplast
Specyfikacja obudowy: UL 94 V-0
MSL: 1
1Siła łączenia.(MAX): 5 funtów / 2,268 kg.
2Siła rozdzielająca.(MAX): 5 funtów / 2,268 kg.
3. Trwałość: 750 Wpisy
4. Podłącz do Jack Retention.20 funtów / 9,075 kg.
1W miarę możliwości należy przesunąć łącznik/modul dyskretny do podwozia/podwozia analogowego.
2. Używanie BST (rezystory 75Ω i pokrycie wysokiego napięcia do podwozia)
w celu uzyskania najlepszych osiągów EMI (włączone w większości rozwiązań z łącznikami) zaleca się wyłączenie CT po stronie kabla.
3. Trzymaj ślady sygnału od PHY do złącza/modulu dyskretnego tak krótkie, jak to możliwe.
4. Aby uzyskać dalsze informacje, należy przejść do notatek dotyczących wniosku producenta.
