Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: LPJG16314A4NL
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.05-$1.28
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4200K-PCS / miesiąc
Zastosowanie: |
PCB |
Rodzaj: |
RJ45 Używany w PCB |
Płeć: |
Kobieta |
Hi-pot: |
1500 V prądu stałego |
Faza: |
Samotny |
Struktura cewki: |
Toroidalny |
Zastosowanie: |
PCB |
Rodzaj: |
RJ45 Używany w PCB |
Płeć: |
Kobieta |
Hi-pot: |
1500 V prądu stałego |
Faza: |
Samotny |
Struktura cewki: |
Toroidalny |
|
|

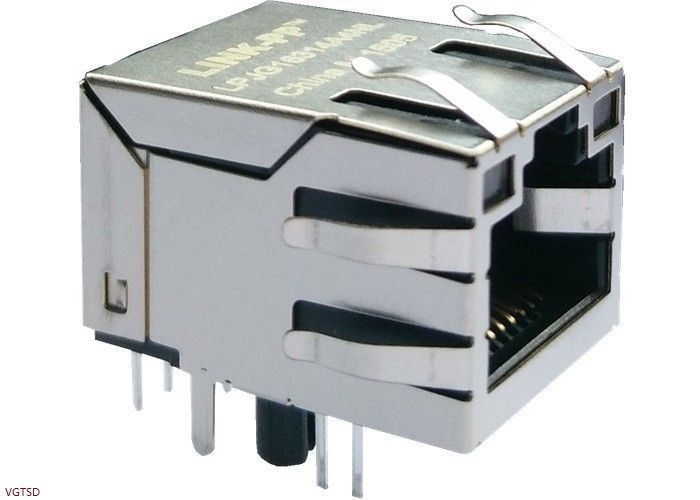

1) 100/1000 Base-T LPJG16314A4NL Single Port RJ45 Connector z zintegrowaną magnetyką |
|
2) Typ montażu THT |
|
|
3) 350uH Min OCL @100KHz,0.1Vrms,8mADC BIAS |
|
|
4) Zgodne ze specyfikacją IEEE 802.3 |
|
|
5) Zakres temperatury pracy 0°C~70°C |
|
|
6) Impedans: 100 ohmów |
|
|
Zastosowanie |
× Modemy DSL |
|
Komputer osadzony |
|
|
Aplikacje LAN |
|
|
Hub, router, przełączniki |
|
|
AVR, DVR |
|
|
Charakterystyka elektryczna |
|
|
Osłonięte |
Tak, tak. |
|
Cechy zakończenia |
|
|
EMI Finger |
Z |
|
Metoda zakończenia |
Łącznik |
|
Cechy ciała |
|
|
LED |
Z |
|
Orientacja zamka |
Przymocuj. |
|
Długość ogona PCB |
3.5±0,5 mm |
|
Wysokość nad tablicą |
Opcjonalnie |
|
Informacje o kontaktach |
|
|
Wyposażone |
Tak, tak. |
|
Rodzaj zakończenia kontaktu |
Przez dziurę |
|
Standardy branżowe |
|
|
Proces lutowania bez ołowiu |
Łącznik falowy o temperaturze 260°C |
|
Zgodność z RoHS |
Zgodność z RoHS |
|
Warunki stosowania |
|
|
Dotyczy: |
Płyty drukowane |
|
Warunki środowiska |
Biuro / pomieszczenia |
|
Temperatura pracy ((°c) |
0°C~70°C |
|
Inne cechy |
|
|
Wskaźnik stanu |
LED |
|
Lewy kolor LED |
GREEN&YELLOW |
|
Prawy kolor LED |
GREEN&YELLOW |
|
Pojedyncza ilość ołowiu |
8 |
|
Arkusze danych |
1Impedancja: 100 ohmów
2. OCL: 350 uH Min @100KHz,0.1Vrms,8mADC BIAS
3/ Odpowiedź: 1:1
4Strata wstawienia: 0,5-100 MHz: -1,1 dB maksymalnie
5. Strata zwrotu (dB Min):
0.5-40MHz: -18
40.1-100MHz: -12-20L0G (f/50)
6. Przesłuch (dB Min):
0.5-40MHz: -35
40.1-100MHz: -33-20L0G (f/50)
7Wskaźnik odrzucenia w trybie wspólnym: 0,5-100 MHz: -30 dB Min
8. napięcie izolacyjne: 1500Vrms Min
1. Zaprojektowane do obsługi aplikacji, takich jak SOHO (modemy ADSL), LAN na płytce głównej (LOM), hub i przełączniki.
2Spełnia specyfikację IEEE 802.3
3Materiały łącznika:
Obudowa: termoplastyczny PBT+30%G.F UL94V-0
Kontakt: fosfor brązowy C5210R-EH grubość = 0,35 mm
Włókna: mosiądz C2680R-H Grubość = 0,35 mm f
Osłona: SUS 201-1/2H Grubość = 0,2 mm
Kontaktowe pokrycie: złoto 6 mikrometrów min. w obszarze kontaktu.
4Temperatura końcówki lutownicy: 255°C Max,5 Sek Max.
