Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: ARJE-0029
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/1000/60K
Cena: $0.11-$24
Szczegóły pakowania: TACA
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 180 tys./miesiąc
Numer części: |
ARJE-0029 |
Serii: |
Magjack USB Rj45 |
Oryginalny Munafactuer: |
LINK-PP |
Ethernet: |
10 / 100Base-T |
Zakończenie: |
Lutowanie |
Hi-pot: |
1500V |
Numer części: |
ARJE-0029 |
Serii: |
Magjack USB Rj45 |
Oryginalny Munafactuer: |
LINK-PP |
Ethernet: |
10 / 100Base-T |
Zakończenie: |
Lutowanie |
Hi-pot: |
1500V |
| ARJE-0029 | Stacked Rj45 USB | Złącze USB Combi Rj45 | USB para Rj45 |
• Zgodny ze standardem IEEE802.3
• Minimum OCL 350uH z prądem polaryzacji 8 mA
• Wysoka wydajność dla maksymalnego tłumienia zakłóceń elektromagnetycznych
• Wysoka niezawodność - 750 cykli kojarzenia / unieruchamiania
• Odpowiedni do kompaktowej konstrukcji PCB ze względu na układanie w stos RJ45 / Dual USB
• Zaprojektowany dla większości wiodących producentów PHY IC, takich jak Broadcom, Marvell, Microsemi.
• Obsługuje 10/100 Base-Tapplications
• Zapewnia kondycjonowanie sygnałów, tłumienie zakłóceń elektromagnetycznych i izolację sygnału.
SPECYFIKACJA ELEKTRYCZNA: @ 25 ℃
1.Inductance: 350uH Min
Przy 100 KHz, 0,1 V, 8 mA DC BIAS
2. Włącza współczynnik (± 2%):
TX = 1CT: 1 RX = 1CT: 1
3. Wstawienie straty:
1-100MHz: -1.0dB Max
4. Powrót straty (obciążenie 100 Ω):
1-30 MHz: -18 dB min
30-60MHz: -16dB min
60-80MHz: -12dB min
80-100 MHz: -10 dB min
5. Przesłuch:
1-100 MHz: -30 dB min
6. Odrzucenie w trybie wspólnym:
1-100 MHz: -30 dB min
7.HI-POT: 1500Vrms Min @ 60Hz
8. Zakres temperatury pracy: 0 ℃ DO 70 ℃ / -40 ℃ Do 85 ℃
| ARJE-0029 Złącze USB RJ45 Thru-Hole 100 Base-T RJ45 / Dual USB ustawiono w stos | ||
|---|---|---|
| ARJE-0029 | ARJ12A-MASD-AB-EMU2 | ARJ11D-MASB-BA-GMU2 |
| ARJ11B-MASAN-LU2 | ARJ12A-MASD-AB-FMU2 | ARJ11D-MCSC-LU2 |
| ARJE-0029 | ARJ12A-MCSD-MU2 | ARJ11D-MDSD-AB-ELT2 |
| ARJ11B-MESCB-AB-ELT2 | ARJ14A-MASA-MU2 | ARJ11D-MDSD-AB-FLT2 |
| ARJ11B-MASCB-LT2 | ARJE-0031 | ARJ11D-MDSD-AB-GLT2 |
| ARJ11B-MBSCB-AB-ELT2 | ARJ14A-MASC-MU2 | ARJ11D-MCSD-LT2 |
| ARJ11B-MDSBQ-MU2 | ARJ14A-MASD-AB-EMU2 | ARJ11D-MDSE-AB-EMU2 |
| ARJ11B-MESBQ-AB-EMU2 | ARJ14A-MASD-AB-FMU2 | ARJ11D-MDSE-AB-FMU2 |
| triom.llc | ARJ14A-MASD-MU2 | ARJ11D-MDSE-AB-GMU2 |
| ARJ11B-MBSBQ-AB-EMU2 | ARJ14A-MBSA-MU2 | ARJ11D-MASE-AB-EMU2 |
| ARJ11B-MFSBQ-AA-EMU2 | ARJE-0029 | ARJE-0031 |
| ARJE-0031 | ARJ14A-MBSC-MU2 | ARJ11D-MASE-AB-GMU2 |
| ARJ11B-MASBR-QU2 | ARJ14A-MBSD-AB-EMU2 | ARJE-0029 |
| ARJ11B-MFSBR-AA-EQU2 | ARJ14A-MBSD-AB-FMU2 | ARJ11D-MDSG-BA-FMU2 |
| ARJ11B-MDSAO-LU2 | ARJE-0031 | ARJ11D-MDSG-BA-GMU2 |
| ARJE-0029 | ARJ14A-MBSD-AB-EMU2 | ARJ11D-MASG-BA-EMU2 |
| ARJ11B-MESAO-AA-ELU2 | ARJ21A-MCSA-LU2 | ARJ11D-MASG-BA-FMU2 |
| ARJ11B-MASAO-LU2 | ARJ21A-MCSB-MU2 | ARJ11D-MASG-BA-GMU2 |
| RJ11B-MBSAO-AB-ELU2 | ARJ21A-MCSC-MU2 | ARJE-0029 |
| ARJE-0031 | ARJ21A-MCSD-MU2 | ARJ11D-MASG-AA-FMU2 |
| ARJ11B-MFSAO-BA-A-GLU2 | ARJ21A-MBSD-AB-EMU2 | ARJ11D-MASG-AA-GMU2 |

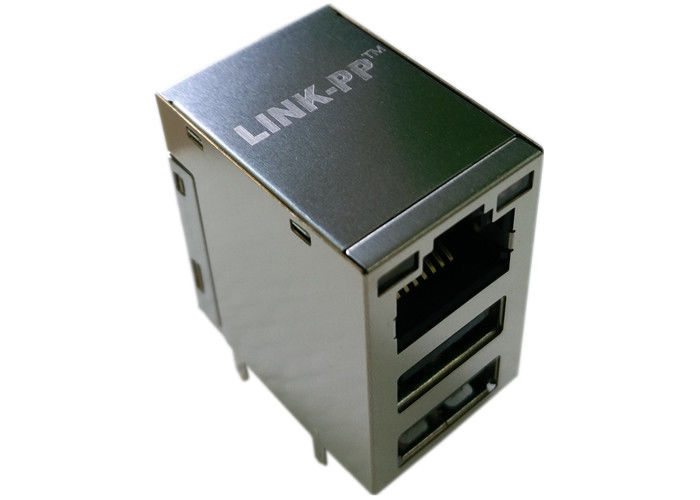

ARJE-0029 Złącze USB RJ45 Thru-Hole 100 Base-T RJ45 / Dual USB ustawiono w stos
