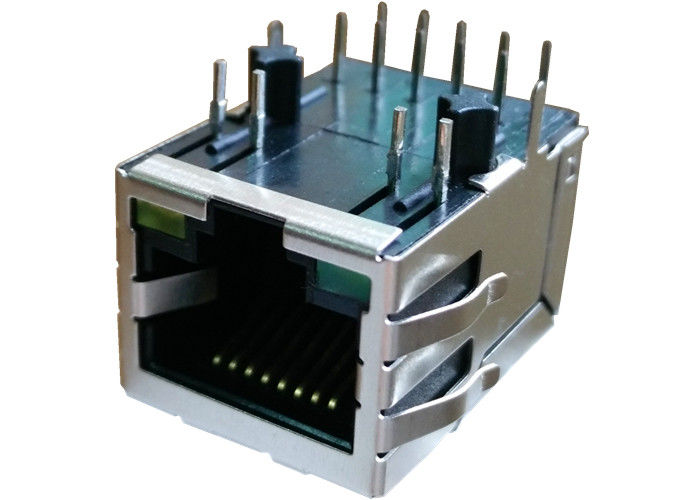

Złącze żeńskie Ethernet MJR111D2GYA1-G101, ATA6617C-P3QW-1 Buit-in Z-Wave

Złącze żeńskie Ethernet MJR111D2GYA1-G101, ATA6617C-P3QW-1 Buit-in Z-Wave

Szybkie Szczegóły

1. 10/100/1000 Base-T SIngle Port Rj45 Tab-Down Zastosowania

2.1X1, INT. MAG., LED, REVERSE LATCH

3 .MJR111D2GYA1-G101 【 Projektowanie modelu】

4. LPJG0857ABNL 【Model produkcji masowej】

4.LED opcjonalne, EMI-finger Opcjonalne.

Opis

1X1-Tab-Down RJ45 Magjack z / bez diod, spotkanie IEEE 802.3af / at

1. Funkcje typu produktu:

1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)

2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut

5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB

6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego

7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack

8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,

Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS

9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów

10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikacje dla użytkownika terminalu

Używany do urządzeń sieciowych i komunikacyjnych, takich jak koncentrator, karta PC, przełącznik, router, płyta główna komputera PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, rozbudowane dekodery, konfiguracja bramek VOIP, protokół Border Gateway, przełącznik Fast Ethernet ...
