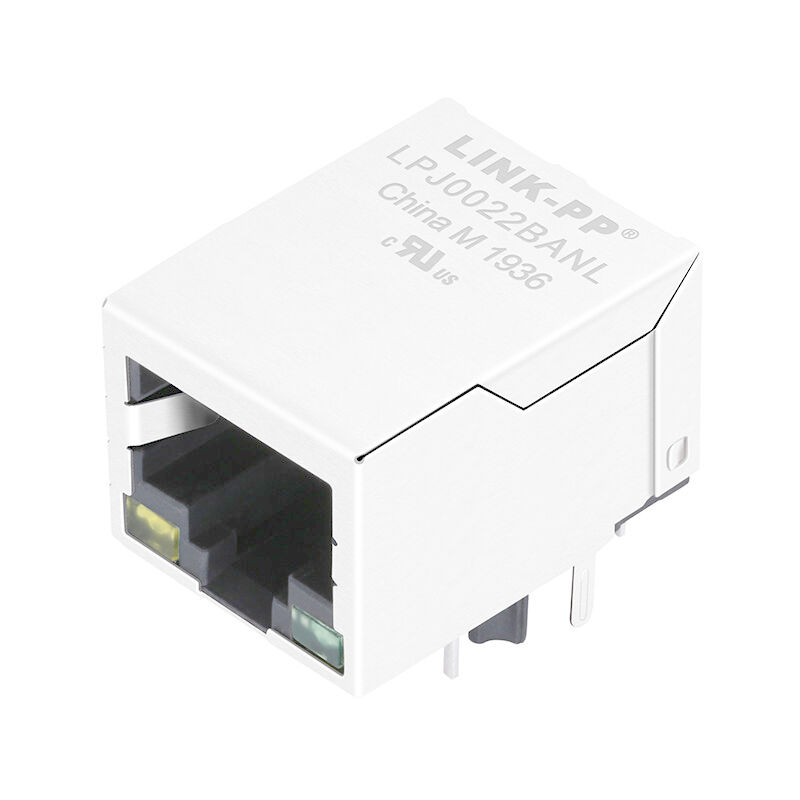

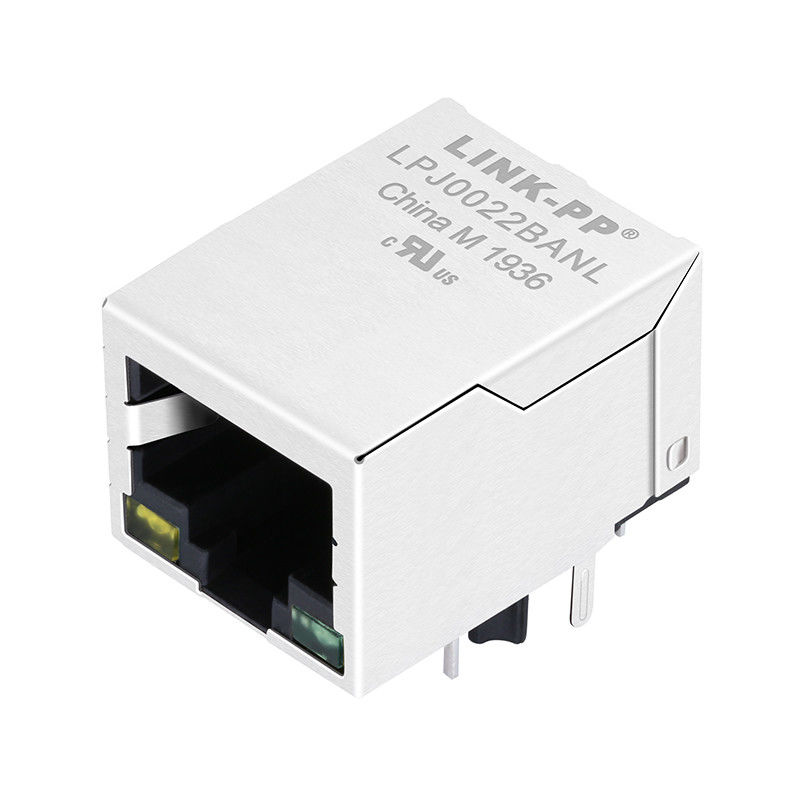

LF1S022-34 LF RJ45 Modular Jack LPJ0022BANL 10Base Magnetic Connector
LF1S022-34 LF RJ45 Modular Jack LPJ0022BANL 10Base Złącze magnetyczne
1.10/100 Base-TLF1S022-34 LF
2.1X1 Tab-downLPJ0022BANL
3. przez otwórGniazdo modułowe RJ45
Długość 4,21,3 mm RJ45 Magjack
1 x 1 portowe gniazdo modułowe RJ45, złącze modułowe 100Base RJ 45
Opis:
1X1 RJ45 Magjack z / bez diod LED, zgodny z IEEE 802.3u
1. Cechy typu produktu:
1) Typ produktu = złącze
2) Typ gniazda = RJ45
3) Profil = Standard
4) Orientacja montażu PCB = wejście boczne (kąt prosty)
2. Mocowanie mechaniczne:
1) Konfiguracja gniazda = 1 x 1
3. Charakterystyka elektryczna:
1) Ekranowany = Tak
4. Funkcje związane z wypowiedzeniem:
1) Palec EMI - dół = brak
2) Sposób zakończenia = lut
5. Funkcje związane z ciałem:
1) Konfiguracja portu = pojedynczy / wiele
2) Palce EMI - góra i boki = z / bez
3) Orientacja zatrzasku = Standard - Zatrzask w dół
4) długość końcówki PCB
6. Funkcje związane z kontaktem:
1) Wstępnie załadowany = Tak
2) Rodzaj zakończenia kontaktu = otwór przelotowy / montaż powierzchniowy
7. Funkcje związane z obudową:
1) Rodzaj złącza = Jack
8. Standardy branżowe:
1) Zgodność z RoHS / ELV = zgodność z RoHS, zgodność z ELV
2) Procesy lutowania bezołowiowego = lut falowy zdolny do 240 ° C,
Lut na fali do 260 ° C, lut na fali do 265 ° C
3) Historia zgodności z RoHS / ELV = zawsze był zgodny z RoHS
9. Oznakowanie identyfikacyjne:
1) Kolor lewej diody LED (pozycja # 1) = zielony - rezystor 250 omów
2) Kolor prawej diody LED (pozycja # 2) = zielony - rezystor 250 omów
10. Warunki użytkowania:
1) Dotyczy = Płytka drukowana
2) Warunki środowiskowe = biuro / lokal
3) Temperatura pracy (° C) = 0 - 70 / -40 - +85
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL
