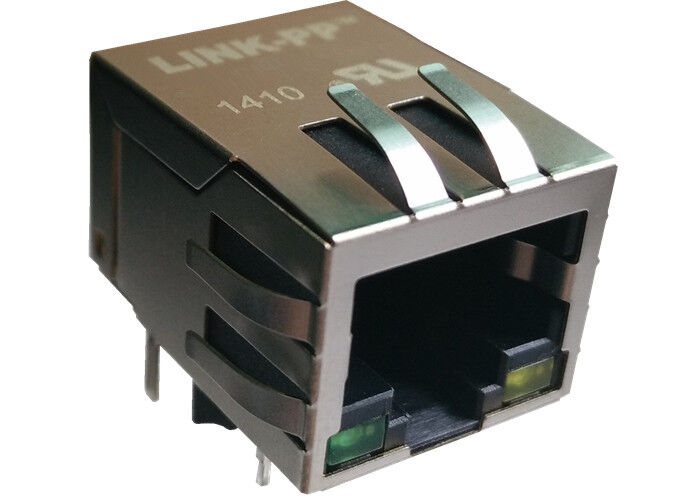

100base Mounted PCB RJ45 Single Port / 8 Pin RJ45 Connector 13F-67CGYDS2NL

100base Mounted PCB RJ45 Single Port / 8 Pin RJ45 Connector 13F-67CGYDS2NL

Szybkie Szczegóły

• 10/100 BASE RJ45

• 1X1 Tab dół

• Gniazdo modułowe RJ45

• Projekty magnetyczne wspierające każdą PHY
• Spełnienie lub przekroczenie standardów IEEE 802.3af i ANSI X3.263
• w tym 350 OH min OCL z odchyleniem 8 mA
• Minimalna izolacja 1500 V na wymaganie IEEE 802.3
• Zaprojektowany dla 100 transmisji bazowej za pomocą kabla UTP-5
• Rozmiar taki sam, jak gniazdo modułowe RJ-45, aby zaoszczędzić miejsce na płytce PCB
• Rozpoznany przez UL 60950-1

Opis:

100base Mounted PCB RJ45 Single Port / 8 Pin RJ45 Connector 13F-67CGYDS2NL

1. Funkcje typu produktu:

1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)

2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut

5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB

6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego

7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack

8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,

Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS

9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów

10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85

Aplikacje:

Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL

Przewaga konkurencyjna:

16 lat doświadczenia w produkcji,

2600 pracowników,

100% test

Elastyczny czas dostawy
