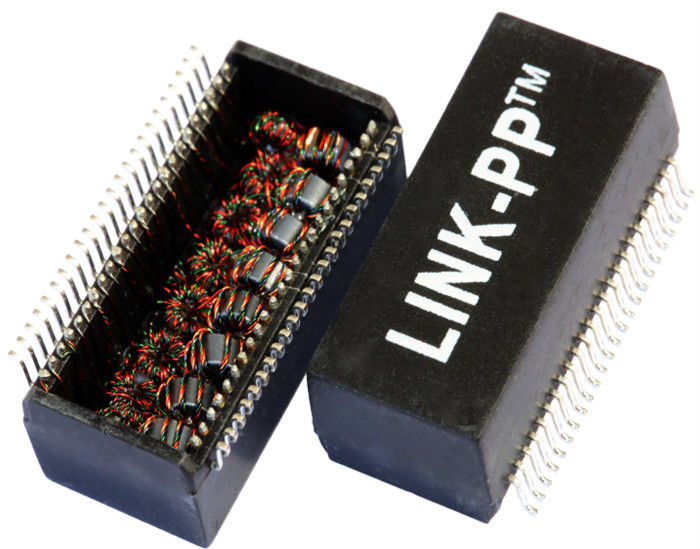

LP44803NL Transformator POE Transformator 4x 10/100 Mbps Quad Port Power Magnetics IEEE802.3af
- Napięcie izolacji: 1500Vrms
- LP44803NL POE Transformer SMD
- 48Pins Quad Port 10 / 100Base-Tx Transformator magnetyczny
- Obsługuje prąd 350mA-600mA prądu.
4-portowy, szybki Ethernet Poe Transformer, transformatory elektryczne do przełączników / routerów
Fast Lan Transformer z POE / POE +
Parametry elektryczne (25):
1. Włącza Ratio50KHz, 0.5V
Strona chipu: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona chipowa: 350uH min
3. Strata wtrąceniowa1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB min
40 MHz: -14.4dB min
50 MHz: -13.1dB min
60-80MHz: -12dB min
100 MHz: -10 dB min
5. Różnicowanie do odrzucania w trybie wspólnym:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Po stronie chipa do linii
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC,
Switch, Router, PC Mainboard, SDH, PDH, telefon IP, modem xDSL
