Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

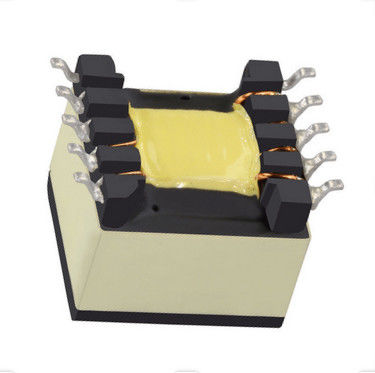

Numer modelu: POE51Q-48ED
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
POE51Q-48ED |
Moc: |
51 W. |
Indukcyjność przy 0A: |
22,2 przy ± 10% |
Tolerancja: |
10% |
Isat: |
4.7A |
Maks. indukcyjność przecieku: |
0,1 µH |
Napięcie izolacji: |
48 V, 0,97 A |
Wyjście wtórne: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-parameters |
koło życia: |
Ponad 20 lat |
Dane techniczne: |
POE51Q-48ED |
Moc: |
51 W. |
Indukcyjność przy 0A: |
22,2 przy ± 10% |
Tolerancja: |
10% |
Isat: |
4.7A |
Maks. indukcyjność przecieku: |
0,1 µH |
Napięcie izolacji: |
48 V, 0,97 A |
Wyjście wtórne: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-parameters |
koło życia: |
Ponad 20 lat |
| Specyfikacje | Moc (W) | Indukcyjność przy 0A(µH) | Tolerancja(%) | Isat(A) | DCR maks. (mΩ) | ||
| Pri | Sec | Aux | |||||
| POE51Q-48ED | 51 | 22,2 przy ± 10% | 10 | 4,7 | 34 | 266 | 85 |
| Przeciek Indukcyjność maks (µH) |
Stosunek obrotów | Izolacja Napięcie (Vrms) |
Wtórny Wyjście (V, A) |
| Pri : S : Aux | |||
| 0,1 | 1:02:01 | 1500 | 48 V, 0,97 A |
• Opracowany dla konwerterów mocy Flyback DC/DC PoE PD do 51 W
• Zaprojektowany, aby spełniać nadchodzący standard IEEE802.3bt i działa z wejściem 36 – 57 V
• 1500 Vrms, jednominutowa izolacja (hipot) między głównym i pomocniczym a wtórnym.
• Idealne rozwiązanie dla aplikacji PoE o dużej mocy, w tym Smart Building i IoT
• AEC-Q200 klasa 1 (–40°C do +125°C)
Główny materiał Ferryt
ŚrodowiskoZgodny z RoHS, bezhalogenowy
WypowiedzeniaCyna-srebro-miedź na cynie na niklu na fos brązie
Waga 6,5 – 8g
Temperatura otoczenia–40°C do +125°C
Maksymalna temperatura części+165°C (otoczenia + wzrost temperatury)
Temperatura przechowywania Składnik: –40°C do +165°C
Pakowanie taśm i rolek: –40°C do +80°C
Odporność na ciepło lutowania Maksymalnie trzy 40-sekundowe rozpływy w temperaturze +260°C, części chłodzone do temperatury pokojowej między cyklami
Poziom wrażliwości na wilgoć (MSL) 1 (nieograniczona żywotność podłogi przy <30°C / 85% wilgotności względnej)
Awarie w czasie (FIT) / średni czas między awariami (MTBF)
38 na miliard godzin / 26 315 789 godzin, w przeliczeniu na Telcordia SR-332
1. Opakowanie: D= 13″ szpula gotowa do pracy maszynowej.Wytłaczana taśma plastikowa EIA-481 (150 części na pełną rolkę).
Dostępne ilości mniejsze niż pełna rolka: w taśmie (nie gotowa do maszyny) lub z przyponem i przyczepą (opłata 25 USD).
2. Indukcyjność jest dla pierwotnego, mierzona przy 250 kHz, 0,5 Vrms, 0 Adc.
3. Indukcyjność upływu jest dla pierwotnego ze zwartymi uzwojeniami wtórnymi i pomocniczymi.
4. Prąd stały o temperaturze 25°C powodujący spadek indukcyjności <15% (POExx51Q) i <15% (POExx40Q) od wartości bez prądu.
5.Wyjście jest dla wtórnego.Wyjście uzwojenia pomocniczego wynosi 12 V, 30 mA.
6.Specyfikacje elektryczne w 25°C.Przed przystąpieniem do lutowania należy zapoznać się z Doc 362 „Lutowanie elementów do montażu powierzchniowego”.
