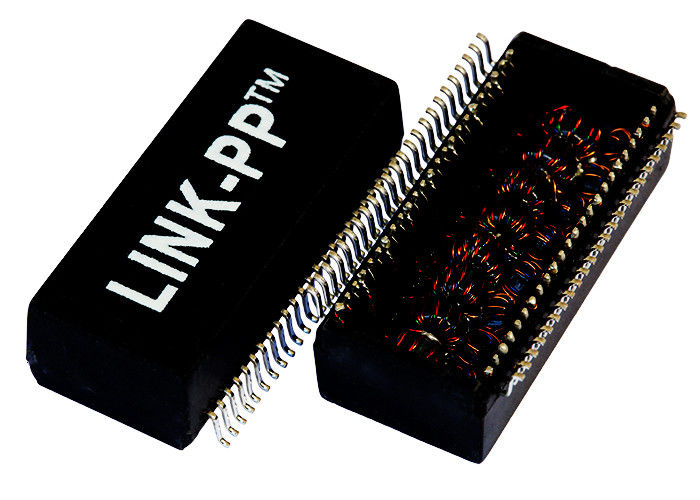

LP84812ANL Dual Port 48Pins Gigabit PoE + Ethernet Isolation SMT Transformer

LP84812ANL Dual Port 48Pins Gigabit PoE + Ethernet Isolation SMT Transformer

POE + Transformator 100/1000 MODUŁY TRANSFORMATORA BASE-T

SPECYFIKACJA ELEKTRYCZNA @ 25 ℃
OCL: 350μH Min @ 100KHz, 0.2V, 8 mA DC BIAS
720mA Current Capability - Nadaje się do IEEE 802.3at
LL: 0,5 uH Max @ 100 kHz, 0,2 V
Cw / w: 25PF TYP przy 100 kHz, 0,2 V
DCR: 1,4 Ω Max
Współczynnik obrotu: 1CT: 1CT (TX) / 1CT: 1CT (RX) ± 2%
Biegunowość: 2-23,5-20,8-17,11-14 In-Phase
Utrata insercji: 0,3-100MHz -1,1dB Max (TX / RX)
Powrót straty: 1-30 MHz -16dB min
40 MHz - 16 dB min
50 MHz - 14,1 dB min
60 MHz - 12,5 dB min
80 MHz - 10 dB min
Cross Talk: 30MHz -35.8dB min
60 MHz - 30,8 dB min
100 MHz - 28,0 dB min
Odrzucenie w trybie wspólnym: 0,3-30 MHz - 40 dB Min. (TX / RX)
60 MHz - 35 dB min (TX / RX)
80-100 MHz - 30 dB min (TX / RX)
Izolacja: 1500Vrms 1mA 60Sec
TEMPERATURA DZIAŁANIA: -40 ℃ DO +85 ℃.
Zakres temperatury przechowywania: -40 ℃ TO +85 ℃
