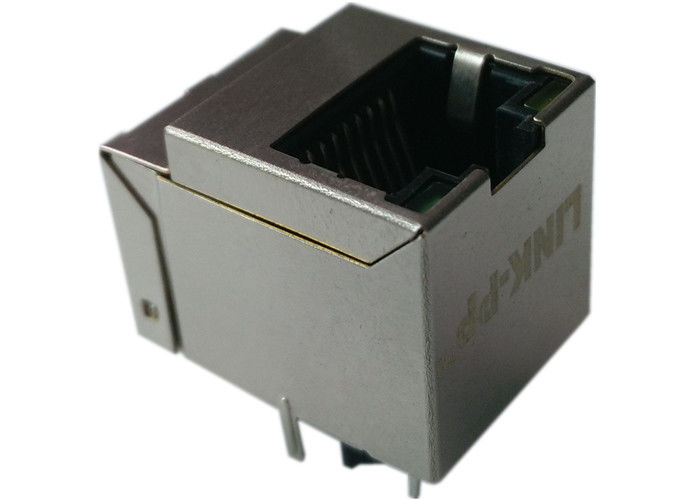

7499010122 10/100 Base-T pionowe WE-RJ45 2250V DC Hipot AutoMDIX

Odkryj pionowe złącze RJ45 7499010122 ze zintegrowanym transformatorem LAN do zastosowań 10/100 Base-T. Ekranowane 1x1 Cat 5, Auto MDIX, pionowy montaż przewlekany, UL 94V-0 i niezawodna wydajność elektryczna.

Kluczowe cechy pionowego złącza RJ45 7499010122

• Zintegrowanytransformator LANdo zastosowań 10/100 Base-T
• Pionowymontaż przewlekany dla energooszczędnego projektu PCB
• Konfiguracja 1x1, układ styków 8P8C
• Ekranowanyprojekt dla lepszej ochrony przed zakłóceniami
• , co czyni je odpowiednim do elastycznej łączności Ethernet w kompatybilnych systemach.dla elastycznej łączności Ethernet
• ObsługujeIEEE 802.3uzgodne zastosowania 10/100Base-TX
• .
• Plik UL: E472316
• Obudowa z termoplastiku UL 94V-0dla ochrony przed płomieniem
• Ekran 50µ" niklu na stopie miedzidla zwiększonej trwałości
• Złocenie 30µ"na obszarze styku dla niezawodnej wydajności styku

Specyfikacje technicznepionowego złącza RJ45 WE 7499010122

1. Specyfikacje ogólne

2. Specyfikacje mechaniczne i materiałowe

4. Warunki środowiskowe i pracy

5. Specyfikacje LED

Karta katalogowa pionowego gniazda RJ45 7499010122

Karta katalogowa 7499010122 - Wymiary

Karta katalogowa 7499010122 - Specyfikacja lutowania.

Karta katalogowa 7499010122 - Schematy

Wydajność elektryczna pionowego gniazda RJ45 7499010122

Pionowe złącze RJ45 7499010122 zostało zaprojektowane z myślą o stabilnej wydajności elektrycznej w obwodach 10/100 Base-T.

1. Indukcyjność: 350 µH min.

2. Przekładnia: 1:1 (Tx) / 1:1 (Rx), ±2%

3. Tłumienie wtrąceniowe: -1,0 dB max. przy 1–65 MHz

4. Straty powrotne:

-18 dB min. przy 1–30 MHz

-16 dB min. przy 30–45 MHz

-14 dB min. przy 45–60 MHz

-12 dB min. przy 60–80 MHz

5. Tłumienie sygnału wspólnego: -35 dB min. przy 1–100 MHz

6. Przesłuch: -35 dB min. przy 1–100 MHz

Pionowe złącze RJ45 dla niezawodnego projektu Ethernet

Jeśli Twój projekt wymagapionowego złącza RJ45 ze zintegrowaną elektroniką, model 7499010122 stanowi niezawodne rozwiązanie dla projektów10/100Base-TX. Jegopionowa konstrukcja przewlekana,ekranowana konstrukcjaorazwydajność Cat 5czynią go praktycznym wyborem dla producentów potrzebujących stabilnej łączności i efektywnej integracji z PCB.

Numer części7499010122jest szczególnie istotny dla inżynierów, zespołów ds. zaopatrzenia i kupujących poszukującychpionowego zintegrowanego złącza RJ45, które obsługuje zastosowania Ethernet z niezmienną wydajnością i zatwierdzoną konstrukcją materiałową.

FAQ O 7499010122

Pionowe złącze RJ45 7499010122to kompaktowe, ekranowane, zintegrowane rozwiązanie Ethernet przeznaczone do zastosowań10/100 Base-T. Dziękiobsłudze Auto MDIX, zgodności z IEEE 802.3u, pionowemu montażowi przewlekanemu i niezawodnym charakterystykom elektrycznym, jest to mądry wybór dla sprzętu sieciowego wymagającego trwałego i wydajnego interfejsu RJ45.1. Do czego służy pionowe złącze RJ45 7499010122?

Model 7499010122 jest używany w

zastosowaniach Ethernet 10/100 Base-T, gdzie wymagane jestzintegrowane złącze RJ45 z transformatoremdla projektów sieciowych na poziomie płytki drukowanej.2. Czy złącze 7499010122 jest ekranowane?

Tak. Model 7499010122 to

ekranowane złącze RJ45, co pomaga poprawić ochronę przed zakłóceniami elektromagnetycznymi.3. Czy model 7499010122 obsługuje Auto MDIX?

Tak. To złącze jest

kompatybilne z Auto MDIX, co czyni je odpowiednim do elastycznej łączności Ethernet w kompatybilnych systemach.4. Jakiego typu montażu używa?

Używa

pionowego montażu przewlekanegoz zakończeniem lutowanym.5. Czy model 7499010122 nadaje się do zastosowań Cat 5?

Tak. Jest określony jako złącze o

kategorii wydajności Cat 5.
