Specyfikacja: |
J0C-0003NL |
Nr części: |
LPJ19113DNL |
Szereg: |
Złącze RJ45 ze zintegrowanym magnesem |
Ethernetu: |
10/100BASE-TX |
Montowanie: |
Mocowanie powierzchniowe (SMT) |
Napięcie izolacji: |
1500 Vrms |
Współczynnik zakrętów: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |
Specyfikacja: |
J0C-0003NL |
Nr części: |
LPJ19113DNL |
Szereg: |
Złącze RJ45 ze zintegrowanym magnesem |
Ethernetu: |
10/100BASE-TX |
Montowanie: |
Mocowanie powierzchniowe (SMT) |
Napięcie izolacji: |
1500 Vrms |
Współczynnik zakrętów: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |

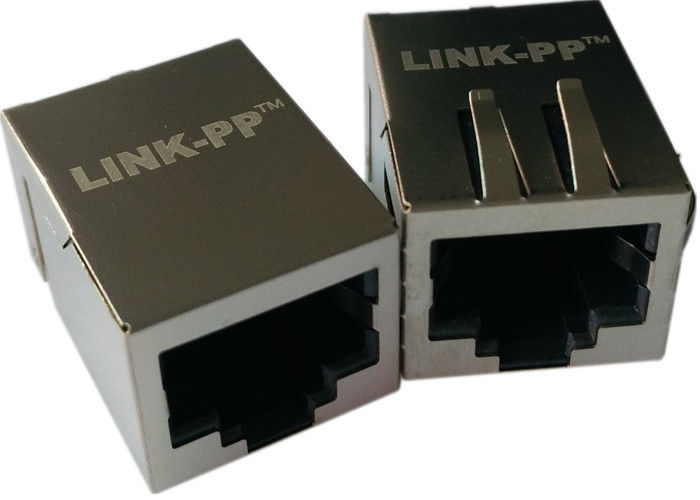

J0C-0003NLjestjedno-przenośnik RJ45 z wbudowaną magnetyką (MagJack)przeznaczone do:10/100Base-TX aplikacje Ethernet.
Należy doPulseJack serii J0Ci integruje transformatory izolacyjne Ethernet i filtrowanie wspólnego trybu wewnątrz obudowy złącza, upraszczając projektowanie PCB i poprawiając wydajność EMI.
Urządzenie wykorzystujeodcisk powierzchniowy (SMT)i akonstrukcja o niskim profilu, dzięki czemu nadaje się do kompaktowych urządzeń sieciowych, takich jak routery, set-top boxy i kontrolery przemysłowe.
| Parametry | Specyfikacja |
|---|---|
| Wskaźnik obrotowy | 1CT:1 (TX), 1CT:1 (RX) |
| Orientacja złącza | Zakładkę w górę |
| Wskaźniki LED | Zielony / Żółty |
| EMI Finger | - Tak, proszę. |
| Obwód BST | - Nie, nie. |
| Częstotliwość | Strata wstawienia (maksymalna) |
|---|---|
| 1 ¢ 65 MHz | -1,0 dB |
| Częstotliwość | Strata zwrotu (min) |
|---|---|
| 1 ¢ 10 MHz | -20 dB |
| 30 MHz | -16 dB |
| 60 ¢ 80 MHz | -12 dB |
| Częstotliwość | Przesłuchanie krzyżowe (min) |
|---|---|
| 1 ¢ 10 MHz | -40 dB |
| 30 ¢ 60 MHz | -35 dB |
| 60 100 MHz | -30 dB |
| Częstotliwość | CMR (min) |
|---|---|
| 1 ¢ 50 MHz | -30 dB |
| 50 ¢ 130 MHz | -20 dB |
| Parametry | Specyfikacja |
|---|---|
| napięcie izolacyjne Hi-Pot | 1500 Vrms @ 60 Hz |
| Parametry | Specyfikacja |
|---|---|
| Rodzaj złącza | RJ45 z zintegrowaną magnetyką |
| Konfiguracja portu | 1 × 1 |
| Liczba kontaktów | 8P8C |
| Rodzaj montażu | Nawierzchnia montażowa (SMT) |
| Orientacja | kąt prosty (90°) |
| Osłony | Osłonięte |
| Materiały mieszkaniowe | Termoplastyczne o wysokiej temperaturze |
| Materiał kontaktowy | Fosfor Brąz |
| Powierzchnia kontaktowa | Złoto nad niklem |
| Wysokość powyżej PCB | ~ 13,6 mm |
W sprawieJ0C-0003NLjest stosowany wInterfejsy Ethernet 10/100Base-TXw przypadku gdy wymagany jest kompaktowy złącze RJ45 z wbudowaną magnetyką.
Typowe zastosowania obejmują routery, przełączniki i wbudowane urządzenia sieciowe.
- Tak, to prawda.
Złącze integrujeTransformatory izolacyjne LAN i filtrowanie wspólnego trybu, co eliminuje potrzebę zewnętrznych magnetyków.
Złącze wspiera10 Mbps i 100 Mbps Ethernet (10/100Base-TX)sieci.
Urządzenie jest przeznaczone do:zestaw PCB do montażu powierzchniowego (SMT), dzięki czemu nadaje się do automatycznej produkcji.
W porównaniu z rozwiązaniami dyskretnego transformatora + RJ45 zintegrowane złącza MagJack, takie jakJ0C-0003NLoferuje kilka zalet:
Transformatory Ethernet są zintegrowane wewnątrz obudowy złącza, zmniejszając wymagania dotyczące powierzchni płyty.
Projektanci mogą bezpośrednio podłączyć Ethernet PHY do interfejsu MagJack bez skomplikowanego routingu transformatora.
Zintegrowane filtrowanie wspólnego trybu poprawia tłumienie zakłóceń elektromagnetycznych.
Mniej komponentów zewnętrznych zmniejsza złożoność produkcji i koszty montażu.
W sprawieJ0C-0003NL zintegrowany złącze MagJackzapewnia kompaktowe i niezawodne rozwiązanie dlaInterfejsy Ethernet 10/100Base-TX.
Dzięki wbudowanej magnetyce, silnej wydajności EMI i standardowej łączności RJ45 uproszcza projektowanie sprzętu Ethernet przy zachowaniu zgodności ze standardami sieciowymi IEEE.
To czyni go doskonałym wyborem dlasystemy sieci wbudowane, routery, przełączniki i sprzęt Ethernet przemysłowy.
