Złącze RJ45 SMT LPJ19911ADNL z magnetyką 10/100BASE-T

LPJ19911ADNL SMT RJ45 ze zintegrowaną elektroniką 10/100BASE-T, sprężyną EMI, opcją LED, kompatybilny z reflow, -40–+85°C. Karta katalogowa i krzyżowe odniesienia.

LPJ19911ADNL SMT Magjack Kluczowe cechy

The LPJ19911ADNL to niskoprofilowe, jednopunktowe złącze SMT RJ45 z wbudowaną elektroniką 10/100BASE-T i wskaźnikami LED. Integruje dławik wspólnej linii i uzwojenia transformatora (przełożenie 1CT:1CT) spełniające typowe wymagania izolacji i sprzężenia Fast Ethernet, podczas gdy sprężyste zaczepy ekranujące EMI zapewniają opcje uziemienia obudowy w celu zmniejszenia emisji promieniowania. Złącze jest zoptymalizowane pod kątem montażu SMT reflow z zalecanym profilem reflow IR i jest przeznaczone do pracy w temperaturach od -40 °C do +85 °C, co czyni je odpowiednim do zastosowań przemysłowych, telekomunikacyjnych i wbudowanych sieci, gdzie wymagana jest wysoka wydajność termiczna i automatyczna produkcja.

• Zintegrowana elektronika dla uproszczonego projektu PCB i zmniejszonego BOM (przełożenie 1CT:1CT).
• Kompatybilny z SMT / reflow — zaprojektowany dla nowoczesnych linii montażowych do montażu powierzchniowego.
• 10/100BASE-T szybkość transmisji danych; idealny do zastosowań Fast Ethernet.
• Sprężyna EMI / zaczepy ekranujące i opcja LED do kontroli EMI i wskazania połączenia/aktywności.
• Szeroki zakres temperatur pracy: -40 °C do +85 °C dla wdrożeń przemysłowych.
• Kompaktowa powierzchnia (dł. × szer. × wys. przód/tył): 21.60 ±0.5 mm × 15.6 mm × 11.35 mm (przód) / 8.9 mm (tył).
• Bez PoE(brak PoE w tej wersji) — przydatne dla projektów wrażliwych na koszty lub z ograniczonym zasilaniem.
• Kompatybilne krzyżowe odniesienia: Würth 7498011122AR / 7498011122.

Specyfikacje techniczne — Złącze SMT RJ45 LPJ19911ADNL

1. Specyfikacje ogólne / mechaniczne

2. Wymiary mechaniczne

3. Specyfikacje magnetyczne / elektryczne (@ 25 °C)

* Wartości strat powrotnych są zależne od częstotliwości; proszę odnieść się do oficjalnej karty katalogowej, aby uzyskać pełną tabelę strat powrotnych.

4. Profil lutowania IR Reflow (SMT)

6. Krzyżowe odniesienia / Kompatybilne części

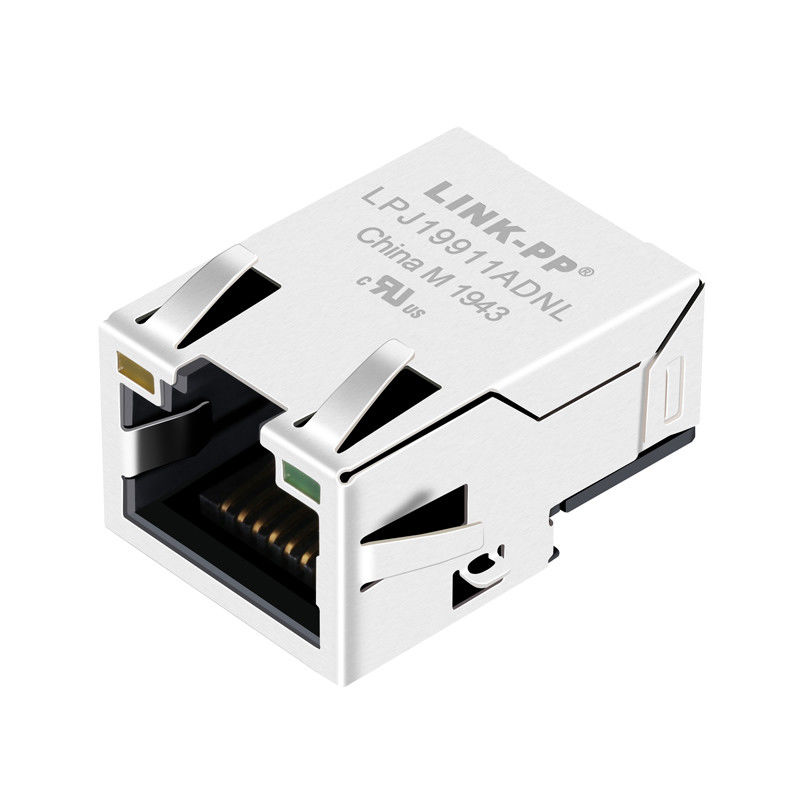

Rysunek złącza LPJ19911ADNL RJ45

Rysunek mechaniczny LPJ19911ADNL

Rysunek schematyczny LPJ19911ADNL

Zalecany układ PCB LPJ19911ADNL

FAQ dotyczące LPJ19911ADNL 10/100BASE-T SMT RJ45

LPJ19911ADNL to jednopunktowe złącze SMT RJ45 ze zintegrowaną elektroniką 10/100BASE-T, wskaźnikiem stanu LED, sprężynami EMI (zaczepami ekranującymi) i stopką kompatybilną z reflow SMT. Zaprojektowany z myślą o oszczędzających miejsce interfejsach LAN na płytkach drukowanych konsumenckich, przemysłowych i wbudowanych, produkt ten zapewnia niezawodną integralność sygnału, szeroki zakres temperatur pracy (-40 °C do +85 °C) i automatyczny montaż SMT.

P: Jakie szybkości transmisji danych obsługuje to złącze?

O: 10/100BASE-T (Fast Ethernet). Ta wersja nie jest przystosowana do PoE.

P: Czy ta część jest kompatybilna z reflow?

O: Tak — zaprojektowana do montażu SMT reflow. Postępuj zgodnie z dostarczonym profilem reflow IR i zweryfikuj z montażystą.

P: W jakim zakresie temperatur może pracować?

O: -40 °C do +85 °C (zgodnie z dostarczonymi specyfikacjami).

P: Czy dostępne są rysunki mechaniczne i footprint?

O: Tak — link do oficjalnej karty katalogowej/PDF na stronie produktu oraz pliki CAD STEP/2D do pobrania, jeśli są dostępne.
