Szczegóły Produktu:
Zapłata:
|
Midcom PN: | JX10-0061NL | Made in China: | SM-LPJ6011BBNL |
---|---|---|---|
aplikacji: | Embedded Computing | kategorii: | Szybki Magjack Rj45 |
Port: | Pojedynczy | Hipot: | 1500V |
Atrakcja: | rj45 with magnetics,rj45 magnetic jack |

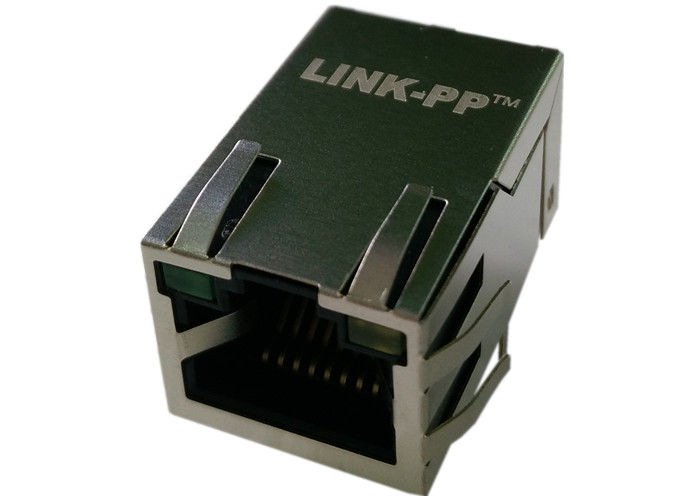

JX10-0061NL Impuls | ||||||||||||||||||||||||||||||||
Numer części tradera | JX10-0061NL |
| ||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Wyprodukowano w Chinach | SM-LPJ6011BBNL | |||||||||||||||||||||||||||||||
Producent | LINK-PP Chiny | |||||||||||||||||||||||||||||||
Opis | Zintegrowane magnesy Rj45 | |||||||||||||||||||||||||||||||
Dostępne dokumenty | PDF / 3D / Krok / IGS / Cena / krzyż | |||||||||||||||||||||||||||||||
dostępna ilość | 2000 pensów lub 4 tygodnie |
JX10-0061NL UWAGI TESTOWE (25 ± 5 ℃)
1.TR:(100KHz,0.1V);
TX = 1CT: 1CT ± 3% RX = 1CT: 1CT ± 3% P2.OCL: (100 kHz, 100 mV, 8 mA, odchylenie DC)
PINS: (P1, P2), (P7, P8) = 350uH MIN
3.HIPOT:
PINS (P1, P3, P2) DO (J1, J2) = 1500VAC ZA 60 SEKUND
PINS (P7, P6, P8) DO (J3, J6) = 1500VAC NA 60 SEKUND
4. UTRATĘ WERSJI:
-1.0dB MAX przy 0,3 MHz do 100 MHz
5. STRATY RETURN:
-20dB MIN @ 1MHz TO 10MHz
-16dB MIN @ 10MHz do 30MHz
-12dB MIN @ 30MHz do 60MHz
-10dB MIN @ 60MHz do 100MHz
6.CROSS TALK:
-40dB MIN @ 1MHz DO 30MHz
-35dB MIN @ 30MHz do 60MHz
-30dB MIN @ 60MHz do 100MHz
7.COMMON DO TRYBU WSPÓLNEGO ODRZUCAJ:
-30dB MIN @ 1MHz DO 50MHz
-20dB MIN @ 50MHz DO 150MHz
8.OPRÓŻNIAJĄCA TEMPERATURA: -40 ℃ ~ + 85 ℃.
