Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO9001,SGS,UL,CE,REACH163
Numer modelu: J3006G21DNL
Warunki płatności i wysyłki
Minimalne zamówienie: 200 SZT.
Cena: negocjowalne
Szczegóły pakowania: 50 sztuk / taca, 24 tace / karton / 32 * 30 * 31, 9 KG / 1200 sztuk / karton
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
Numer części: |
J3006G21DNL |
Wyprodukowano w Chinach: |
LPJ3094ABNL |
Aplikacja: |
10/100 Base-TX, automdix |
Typ mocowania: |
Montaż powierzchniowy |
Konfiguracja portu: |
1 × 1 |
Hipot: |
1500 V |
Numer części: |
J3006G21DNL |
Wyprodukowano w Chinach: |
LPJ3094ABNL |
Aplikacja: |
10/100 Base-TX, automdix |
Typ mocowania: |
Montaż powierzchniowy |
Konfiguracja portu: |
1 × 1 |
Hipot: |
1500 V |

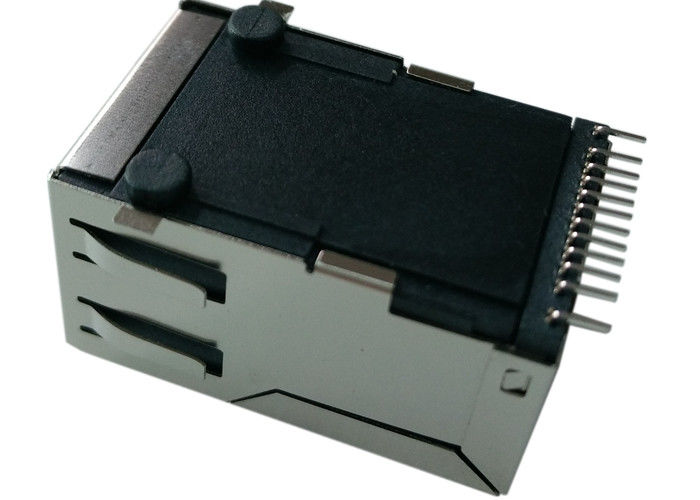

Złącze J3006G21DNL PulseJack RJ45 MagJack 1x1 do montażu powierzchniowego ze zintegrowaną elektroniką magnetyczną, zielonymi/żółtymi diodami LED, obsługą Auto-MDIX, ekranowaniem EMI i izolacją 1500Vrms dla zastosowań Ethernet 10/100Base-TX.
J3006G21DNLPulseJack RJ45 J3006G21DNL to zintegrowane złącze RJ45 (MagJack) 1x1 z elektroniką magnetyczną przeznaczone do zastosowań sieciowych Ethernet 10/100Base-TXPytanie 3: Czy J3006G21DNL obsługuje Auto-MDIX?
To złącze RJ45 do montażu powierzchniowego (SMT) integruje elektronikę magnetyczną LAN, ekranowanie EMI i podwójne diody LED w kompaktowej obudowie, umożliwiając niezawodną łączność Ethernet przy jednoczesnym zmniejszeniu zajmowanego miejsca na płytce drukowanej i złożoności montażu.
J3006G21DNL obsługuje aplikacje Ethernet 10Base-T i 100Base-TXAuto-MDIX, jest zgodne ze standardami Ethernet IEEE 802.3 i zapewnia Izolacja 1500Vrms, gwarantując solidną integralność sygnału i doskonałe tłumienie EMI w urządzeniach sieciowych, takich jak routery, przełączniki i systemy Ethernet wbudowane.
| Parametr | Specyfikacja |
|---|---|
| Numer części | obsługuje |
| Typ złącza | RJ45 MagJack |
| Konfiguracja portu | 1 x 1 |
| Prędkość Ethernet | 10/100Base-TX |
| Typ montażu | Montaż powierzchniowy (SMT) |
| Orientacja | Kąt prosty (90°) |
| Kierunek styku | Góra |
| LED | Zielony / Żółty |
| Ekranowanie | Ekranowane z wypustkami EMI |
| Wysokość nad PCB | 13,61 mm |
| Liczba rdzeni | 4 |
| Temperatura pracy | 0°C do +70°C |
| Parametr | Specyfikacja |
|---|---|
| Przekładnia | 1CT:1CT (TX/RX) |
| Strata wtrąceniowa | ≤ -1,0 dB (1–65 MHz) |
| Strata powrotna | ≥ -20 dB (1–10 MHz) |
| ≥ -16 dB (30 MHz) | |
| ≥ -12 dB (60–80 MHz) | |
| Przesłuch | ≥ -40 dB (1–10 MHz) |
| ≥ -35 dB (30–60 MHz) | |
| ≥ -30 dB (60–100 MHz) | |
| Tłumienie sygnału różnicowego | ≥ -30 dB (1–50 MHz) |
| ≥ -20 dB (50–130 MHz) | |
| Napięcie izolacji | Min. 1500 Vrms @ 60 Hz |
| Komponent | Materiał |
|---|---|
| Obudowa | Termoplastik wysokotemperaturowy |
| Palność | UL94-V0 |
| Ekran | Mosiądz z powłoką niklową |
| Materiał styku | Brąz fosforowy |
| Pokrycie styku | Złoto nad niklem |
| Grubość styku | 15 µin złota |
| Test | Specyfikacja |
|---|---|
| Trwałość | 750 cykli złączeń |
| Siła złączenia | ≤ 5 funtów (2,27 kg) |
| Siła rozłączenia | ≤ 5 funtów (2,27 kg) |
| Utrzymanie wtyczki | ≥ 20 funtów (9,07 kg) |
| Parametr | Specyfikacja |
|---|---|
| Temperatura pracy | 0°C do +70°C |
| Szczytowa temperatura reflow | 245°C |
| Zgodność z RoHS | Tak |
| Ocena MSL | Poziom 1 |
J3006G21DNLPulseJack MagJack J3006G21DNL zostało zaprojektowane tak, aby spełniać główne standardy Ethernet i regulacyjne:
J3006G21DNLRJ45 MagJack J3006G21DNL jest szeroko stosowane w sprzęcie sieciowym Ethernet, w tym:
J3006G21DNL obsługuje oferuje kompaktową i zoptymalizowaną pod względem kosztów alternatywę SMT dla większych zintegrowanych złączy RJ45, przy jednoczesnym zachowaniu wysokiej wydajności sygnału i ochrony EMI.
Kluczowe zalety obejmują:

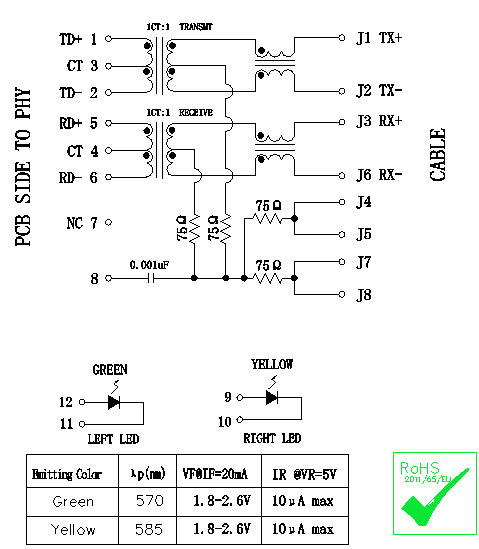

PulseJack to złącze RJ45, które integruje elektronikę magnetyczną Ethernet (transformatory i dławiki wspólnej linii) bezpośrednio w obudowie złącza. Taka konstrukcja upraszcza układ PCB i poprawia wydajność EMI.Pytanie 2: Jakie prędkości Ethernet obsługuje J3006G21DNL?
J3006G21DNL obsługuje aplikacje Ethernet 10Base-T i 100Base-TX zgodne ze standardami IEEE 802.3.Pytanie 3: Czy J3006G21DNL obsługuje Auto-MDIX?
Auto-MDIX, co umożliwia automatyczne wykrywanie skrosowania między urządzeniami sieciowymi.Pytanie 4: Jakie napięcie izolacji zapewnia złącze?
minimalną izolację 1500Vrms, spełniając wymagania bezpieczeństwa Ethernet i integralności sygnału.
