Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: H4P041NX-LF
Warunki płatności i wysyłki
Minimalne zamówienie: 13/573/2288pcs
Cena: $0.06-$1.2
Szczegóły pakowania: T&R
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
P/N.: |
H4P041NX LF |
Typ transformatora: |
Dip Lan Transformer |
Współczynnik zakrętów: |
1CT : 1CT |
Wymiar: |
37,8 mm l x 10,5 mm W x 7,8 mm h |
Hipot: |
1500 Vrms |
Masowa produkcja: |
LP40453PNL |
Rohs: |
Tak |
Port: |
4 |
P/N.: |
H4P041NX LF |
Typ transformatora: |
Dip Lan Transformer |
Współczynnik zakrętów: |
1CT : 1CT |
Wymiar: |
37,8 mm l x 10,5 mm W x 7,8 mm h |
Hipot: |
1500 Vrms |
Masowa produkcja: |
LP40453PNL |
Rohs: |
Tak |
Port: |
4 |
|
Bothhand H4P041NX LF |
Cross LP40453PNL |
HN4264VG |
Karta katalogowa/Cena/Specyfikacja/3D |

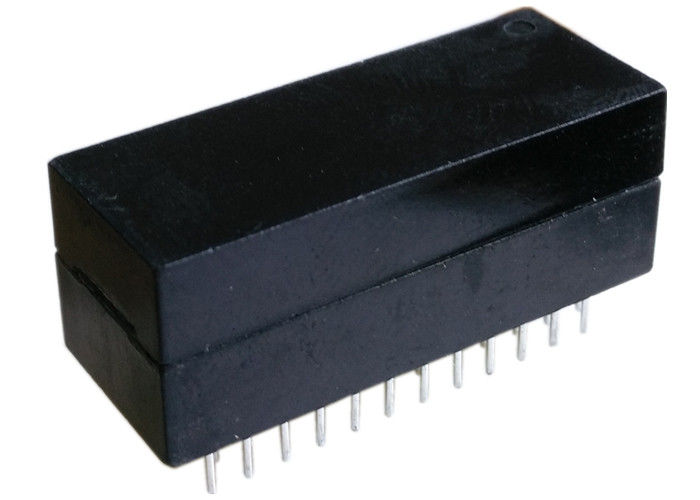

Transformator H4P041NX LF to czteroportowy transformator magnetyczny LAN 10/100Base-TX zaprojektowany w celu zapewnienia doskonałej integralności sygnału, tłumienia EMI i kompatybilności PHY. Jest w pełni zgodny ze standardami IEEE 802.3 i charakteryzuje się minimalnym OCL 350 µH z polaryzacją 8 mA. Transformator ten jest idealny do urządzeń sieciowych Ethernet, takich jak przełączniki, huby, routery i wbudowane systemy LAN.
| Parametr | Wartość |
|---|---|
| Numer części | H4P041NX LF |
| Przełożenie (±5%) | TX 1CT:1CT, RX 1CT:1CT |
| OCL (µH Min) | 350 @100KHz, 0.1V, polaryzacja DC 8 mA |
| Strata wtrąceniowa (dB Max) | -1.2 @ 1–100 MHz |
| Hi-Pot (Vrms) | 1500 |
| Strata odbiciowa (dB Min) | -15 (30 MHz), -13 (50 MHz), -15 (80 MHz) |
| Przesłuch (dB Min) | -35 (30–60 MHz), -30 (60–100 MHz) |
| CMR (dB Min) | -30 (1–30 MHz), -25 (30–60 MHz), -20 (60–125 MHz) |
| Moduł czteroportowy Both-hand H4P041NX LF 10/100Base-TX Lan Magnetic To All PHY | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | 0879-2C6R-54 |
| HX1225FNL | H4P041NX LF | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| 13F-2010CNL | H4P041NX LF | S560-6600-GG | HN4264VG |
| 7490101120 | H2001DG | H4P041NX LF | S553-6500-44 |
| H2001DG | S553-6500-E2 | HN4264VG | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| HN4264VG | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | H2001DG | 7490101120 |
1. Spełnia wszystkie standardy IEEE, w tym OCL 350uH z polaryzacją 8mA
2. Symetryczne kanały TX i RX dla możliwości auto MDI/MDIX
3. Dla części zgodnych z RoHS, dodaj przyrostek NL
4. RoHS "NL" szczytowa temperatura lutowania 235℃.
