Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

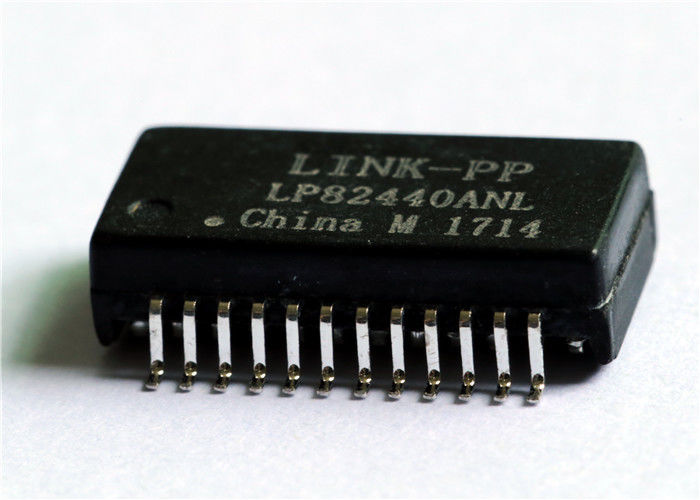

Numer modelu: GST5009 LF
Dokument: LP82440ANL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$0.5
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Spec: |
GST5009LF |
Zastąpić: |
LP82440ANL |
Współczynnik zakrętów: |
1CT : 1CT |
Rozmiar / wymiar: |
15,10 mm dł. x 7,10 mm szer |
Hipot: |
1500 V |
Próbki: |
Dostępne bezpłatnie |
Pakiet: |
24-pinowe złącze SOP/SMD |
Zakres temperatur pracy: |
0 ℃ do +70 ℃ |
Aktualny: |
350MA |
Nie zawiera ROHS i halogenów: |
TAK |
Spec: |
GST5009LF |
Zastąpić: |
LP82440ANL |
Współczynnik zakrętów: |
1CT : 1CT |
Rozmiar / wymiar: |
15,10 mm dł. x 7,10 mm szer |
Hipot: |
1500 V |
Próbki: |
Dostępne bezpłatnie |
Pakiet: |
24-pinowe złącze SOP/SMD |
Zakres temperatur pracy: |
0 ℃ do +70 ℃ |
Aktualny: |
350MA |
Nie zawiera ROHS i halogenów: |
TAK |
| Parametr | Specyfikacja | Znaczenie inżynieryjne |
|---|---|---|
| Prędkość Ethernet | 100/1000 BASE-T (Gigabit) | Zgodność z pełnym dupleksem zgodnie z IEEE 802.3af i ANSI X3.263 |
| Kompatybilność z PoE | IEEE 802.3af (prąd 350 mA) | Dedykowane odczepy środkowe po stronie linii (MCT1–MCT4) do wstrzykiwania zasilania DC |
| Wysokość obudowy | 4,00 mm [0,157 cala] (bardzo niski profil) | Idealne dopasowanie do serwerów blade 1U, smukłych routerów i kart rozszerzeń PCIe |
| Obudowa / Rozkład pinów | SOP 24-pinowy do montażu powierzchniowego (SMD) | Standardowy rozstaw pinów 1,00 mm dla wydajnego automatycznego montażu SMT typu pick-and-place |
| Przekładnia | 1CT : 1CT (±5%) (Wszystkie 4 pary) | Symetryczna topologia kompatybilna z układami PHY pracującymi w trybie napięciowym i prądowym |
| Indukcyjność (OCL) | 350 µH Min. (@ 100 kHz, 0,1 V, 8 mA DC) | Wysoka odporność na nasycenie przy ciągłym niezrównoważonym prądzie stałym |
| Straty wtrąceniowe | -1,0 dB Max. (1 ~ 100 MHz) | Wyjątkowa wydajność transmisji z minimalnym tłumieniem sygnału |
| Straty powrotne (100 Ω) | -18,0 dB Min. (1 ~ 30 MHz) | Przekracza standardy branżowe, aby zminimalizować odbicia wysokich częstotliwości |
| Tłumienie przesłuchów | -45 dB Min. (@ 30 MHz) | Doskonała izolacja międzykanałowa zapobiegająca sprzężeniu krzyżowemu pakietów |
| Izolacja Hi-Pot | 1500 Vrms Minimum | Certyfikowana granica galwaniczna chroniąca rdzeń krzemowy przed przejściowymi przepięciami z kabla |
| Parametr | Warunek testowy | Limit specyfikacji |
|---|---|---|
| Przekładnia (TX i RX) | 100 kHz, 0,1 V | 1CT : 1CT (±5%) |
| Indukcyjność obwodu otwartego (OCL) | 100 kHz, 0,1 V, 8 mA DC Bias | 350 µH Minimum |
| Zdolność prądowa | Prąd ciągły po stronie linii | 350 mA (IEEE 802.3af PoE) |
| Straty wtrąceniowe | 1 ~ 100 MHz | -1,0 dB Maksimum |
| Straty powrotne (obciążenie 100 Ω) | 1 ~ 30 MHz | -18,0 dB Minimum |
| Straty powrotne (obciążenie 100 Ω) | 40 MHz | -14,4 dB Minimum |
| Straty powrotne (obciążenie 100 Ω) | 50 MHz | -13,1 dB Minimum |
| Straty powrotne (obciążenie 100 Ω) | 60 ~ 80 MHz | -12,0 dB Minimum |
| Straty powrotne (obciążenie 100 Ω) | 100 MHz | -10,0 dB Minimum |
| Tłumienie przesłuchów | 30 MHz | -45,0 dB Minimum |
| Tłumienie przesłuchów | 60 MHz | -40,0 dB Minimum |
| Tłumienie przesłuchów | 100 MHz | -35,0 dB Minimum |
| Tłumienie różnicowo-wspólne (DCMR) | 30 MHz | -40,0 dB Minimum |
| Tłumienie różnicowo-wspólne (DCMR) | 60 MHz | -35,0 dB Minimum |
| Tłumienie różnicowo-wspólne (DCMR) | 100 MHz | -30,0 dB Minimum |
| Izolacja Dielektryczna Hi-Pot | 60 sekund (pierwotne do wtórnego) | 1500 Vrms Minimum |
| Zakres temperatury pracy | Otoczenie | 0°C do +70°C |
| Zakres temperatury przechowywania | Nieoperacyjny | -25°C do +85°C |
| Parametr | Specyfikacja |
|---|---|
| Wymiary obudowy | 15,10 mm [0,594 cala] × 7,10 mm [0,280 cala] |
| Całkowity rozstaw zewnętrzny | 10,00 mm [0,394 cala] |
| Wysokość modułu | 4,00 mm [0,157 cala] Maks. |
| Rozstaw pinów | 1,00 mm [0,039 cala] |
| Rozstaw między 12 pinami | 11,00 mm [0,433 cala] |
| Koplanarność | ≤0,10 mm [0,004 cala] |
| Sugerowany wzór lutowniczy PCB — Szerokość podkładki | 0,60 mm [0,024 cala] |
| Sugerowany wzór lutowniczy PCB — Długość podkładki | 1,35 mm [0,053 cala] |
| Odległość między wewnętrznymi rzędami podkładek | 8,00 mm [0,315 cala] |
| Rozstaw zewnętrznych rzędów podkładek | 10,70 mm [0,421 cala] |
Odpowiedź: Tak. GST5009 LF jest w pełni zgodny ze standardami IEEE 802.3af, obsługując do 350 mA ciągłego zrównoważonego prądu stałego za pośrednictwem dedykowanych odczepów środkowych (piny 15, 18, 21 i 24). Jest zaprojektowany dla urządzeń zasilanych przez PoE (PD) i urządzeń zasilających (PSE) pracujących z mocą do 15,4 W.
Odpowiedź: Bezpośrednie zamienniki 100% pin-to-pin obejmują LINK-PP LP82440ANL (który oferuje ulepszony zakres temperatur przemysłowych od -40°C do +85°C), Pulse Electronics H5008NL / HX5008NL oraz Würth Elektronik 749020011. Wszystkie mają obudowę SOP z 24 pinami, wysokość 4,0 mm i przekładnię 1CT:1CT.
Odpowiedź: Standardowe zintegrowane złącza RJ45 (Magjacks) wymagają 13,5 mm do 16 mm przestrzeni pionowej. Wysokość 4,00 mm GST5009 LF pozwala inżynierom sprzętu sieciowego na umieszczenie magnetyków Gigabit Ethernet o dużej gęstości w kompaktowych szafach telekomunikacyjnych 1U, niskoprofilowych kartach PCIe i ultrasmukłych obudowach IoT.
