Szczegóły Produktu:
Zapłata:
|
Element nr 1: | TG1G-S031NYRL | kategorii: | Gigabitowy transformator izolujący |
---|---|---|---|
Włącza współczynnik: | 1CT: 1CT | Montaż: | Montaż powierzchniowy |
Rozmiar / wymiary: | 13,72 mm x 15,24 mm | Wysokość - Siedzisko (Max): | 6,35 mm |
PN2: | TG1G-E001NYRL | Nowy PN: | LPXXXXNL |
Archivi Disponibili: |
403 Forbidden |
||
Atrakcja: | lan discrete transformer,ethernet transformer |

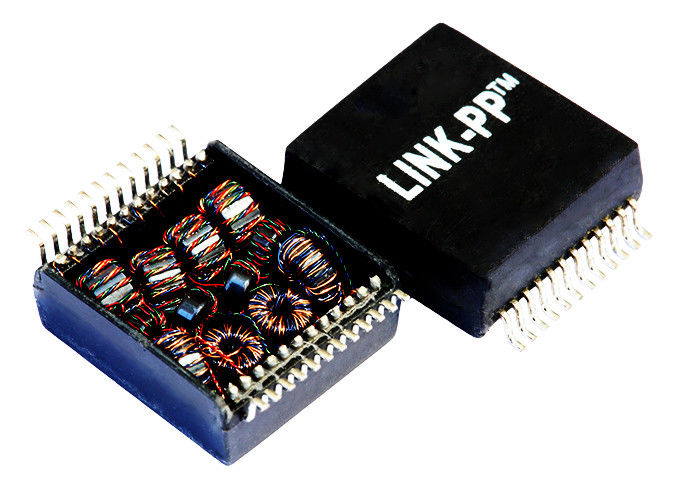

TG1G-S031NYRL / TG1G-E001NYRL | Halo Transformer | Gigabit LAN | SMD Transformer |
Transformator dyskretny Gigabit Ethernet
Podwójny port 10 / 100BASE-TX POE / POE + Transformator
Zgodny z IEEE802.3ab, 1500Vrms Hi-Pot
Opatentowana konstrukcja z otwartą ramą
Halo TG1G-S031NYRL Gigabit Transformer Cross
Krzyż transformatorowy Halo TG1G-E001NYRL
Przewaga konkurencyjna
☛ Projektant / producent od 18 lat.
☛ 2500 Działa, 4 rośliny
☛ Zdecydowanie przesyłaj analizator sieciowy Fluke
☛ Zapas lub 4 tygodnie.
☛ Elastyczny projekt zgodnie z wymaganymi informacjami klientów bez opłat dodatkowych.
Liczba portów | Aplikacje | Włącza współczynnik | Power Over Ethernet |
Pojedynczy GE / Dual FE | Ethernet 1G | 1: 1 | IEEE 802.3 |
Opakowanie | Kierunek kart | Typ mocowania | Kontakt Zakończ |
Reel, Carton | - | SMT / SMD | - |
Liczba pinów | Zastawianie | Napięcie izolacji | Kolor diody LED |
24 kołki | - | 1500 Vrms | --- |
Specyfikacja elektryczna @ 25 ℃
1.Ustawienie straty (dB Max):
0,3-1 MHz: -1,1-65 MHz: -0,8
65-100 MHz: -1,0 100-125 MHz: -1,2
2.Usuwanie strat (dB Min @ 100 OHM):
0,5-40 MHz: -18
40-100 MHz: -12-20LOG (f / 80MHz)
3. Przesłuchy (dB Min):
0.3-100MHz: -33-20LOG (f / 100MHz)
4. CM DO CM REJ:
0,3-100 MHz: -30 dB min
5.CM DO DM REJ:
0,3-100 MHz: -35 dB min
6. Włącza współczynnik:
PRI: SEC = 1CT: 1CT ± 2% P7. Indukcyjność (100 kHz / 0,1 V@11mA): 350uH min
8. Zrównoważony prąd liniowy DC:
600mA Max @ 57VDC Continuous
9.Hipot: 1500Vrms / 0,5mA
10. Temperatura pracy: -40 ℃ ~ + 85 ℃.
UWAGI:
1.Gigabitowe transformatory z opcją Power Over Ethernet
2. Zawiera specyfikację IEEE 802.3 / af
3.Dla części RoHS dodaj sufiks NL
4. Stopień lutowania szczytowego RHHS "NL" 260 ℃ %% P5 ℃.
5.100% Testowanie elektryczne
TG1G-S031NYRL Ethernet Isolation Transformer TG1G-E001NYRL Zgodny z IEEE802.3ab | |||
---|---|---|---|
TG1G-S031NYRL | TG05-2004NARL | FD02-104G1RL | TG1G-E001NYRL |
TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TG1G-E010NZRL |
TG1G-S012NZRL | TG1G-S012NZRL | TG1G-S031NYRL | TG1G-E001NYRL |
TG88-S020NXRL | TG1G-S001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
TG89-S020NXRL | LG01-0346N1LF | TG1G-S012NZRL | TG1G-E001NYRL |
TG1G-S012NZRL | TG1G-S031NYRL | TG1G-E001NYRL | TG1G-S012NZRL |
TG1G-S010NZRL | TG1G-S012NZRL | TG110-S050P2RL | TG1G-S012NZRL |
TG1G-S001NZRL | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
TG1G-S031NYRL | LG01-0856N1LF | TG1G-S031NYRL | TG1G-S012NZRL |
TG1G-S012NZRL | LG01-1006N1LF | TG1G-S010NZRL | LG01-0346N1LF |
TG1G-E001NZRL | TG1G-S001NZRL | TG110-S055J2RL | TG1G-E001NYRL |
TG1G-S031NYRL | TG1G-E010NZRL | TG1G-E001NZRL | TG42-1406P1RL |
TG1G-S012NZRL | TG1G-S031NYRL | TG1G-S010NZRL | TG1G-S012NZRL |
TG1G-E001NZRL | TG1G-S010NZRL | TG1G-S012NZRL | TG62-1006P1RL |
TG1G-S012NZRL | TG1G-E001NZRL | TG1G-E010NZRL | TG1G-E001NYRL |
TG1G-S031NYRL Ethernet Isolation Transformer TG1G-E001NYRL Zgodny z IEEE802.3ab
