100B-1003X 10 / 100BASE-TX Jednoportowy transformator 100B-1003FNL, 100B-1003

Moduł iNRCORE 100B-1003X to jednopunktowy moduł transformatora Ethernet Fast Ethernet 10/100Base-TX klasy Mil-Aero w obudowie SMT (do montażu powierzchniowego) z 16 pinami (12,95 × 6,98 × 6,22 mm). Zaprojektowany z myślą o niezawodności w misjach krytycznych, charakteryzuje się ekstremalnym zakresem temperatur pracy od -55°C do +125°C, 1500 Vrms napięcia przebicia dielektryka (DWV), minimalną indukcyjnością obwodu otwartego (OCL) wynoszącą 350 µH przy 8mA prądu stałego oraz stopniem MSL 3. Aby wyeliminować katastrofalny wzrost wąsów cynowych w systemach lotniczych i obronnych, jego domyślne wykończenie terminali to autentyczny Sn63Pb37 (cyna/ołów) z odpornością na szczytowy profil lutowania wynoszącą 235°C. Zarówno kanały TX, jak i RX wykorzystują wewnętrzną topologię Choke + Transformer (C, T).

Specyfikacje techniczne:

1. Parametry elektryczne (@ 25°C)

2. Parametry środowiskowe, materiałowe i montażowe

Karta katalogowa modułu transformatora 100B-1003X 10/100 BASE-TX:

Kluczowe cechy magnetyków Ethernet SMD z 16 pinami 100B-1003X:

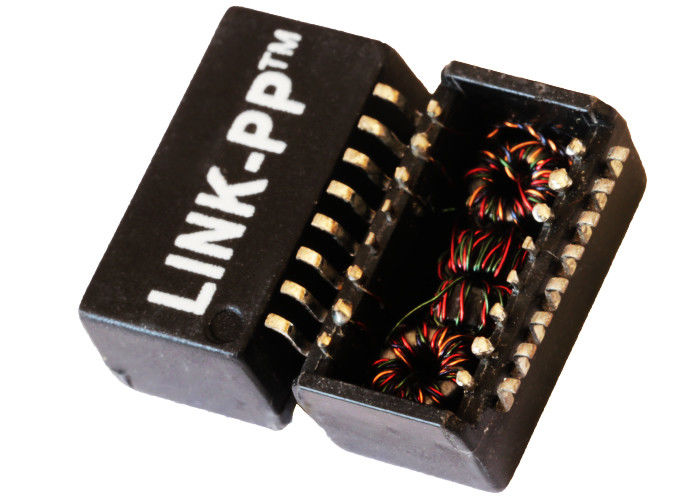

Moduł 100B-1003X to wzmocniony, jednopunktowy, dyskretny moduł transformatora Ethernet, zaprojektowany do zapewnienia niezawodnej łączności sieciowej w ekstremalnych warunkach lotniczych, obronnych i trudnych warunkach przemysłowych. W pełni zgodny ze standardami IEEE 802.3 10/100Base-TX, ten 16-pinowy moduł SMT typu gull-wing integruje precyzyjne kanały nadawania (TX) i odbioru (RX) 1CT:1CT, każdy chroniony wewnętrznym stopniem Common Mode Choke and Transformer (C, T).

W przeciwieństwie do komercyjnych urządzeń magnetycznych ograniczonych do standardowych temperatur przemysłowych, seria "X" jest przeznaczona do niezakłóconej, ciągłej pracy w zakresie od -55°C do +125°C. Moduł jest zamknięty w obudowie zalanej epoksydem, która wytrzymuje silne wstrząsy mechaniczne, ciągłe wibracje i cykle termiczne. Aby spełnić wymogi dotyczące ochrony przed wąsami cynowymi w przemyśle lotniczym (takie jak GEIA-STD-0005-2), podstawowy model 100B-1003X posiada dedykowane wykończenie Sn63Pb37 eutektyczna cyna-ołów, całkowicie eliminując zagrożenia zwarciowe związane z powłoką z czystej cyny w nieciśnieniowej awionice i sprzęcie taktycznym na polu bitwy.

• Pełny zakres temperatur klasy Mil-Aero: Oceniony od -55°C do +125°C, zapewniając brak nasycenia rdzenia magnetycznego lub spadku indukcyjności w ekstremalnych wahaniach temperatury.
• Stabilność indukcyjności pod wpływem prądu stałego: Dostarcza ≥350 µH OCL przy ciągłym prądzie stałym 8mA, zapobiegając dryfowaniu linii bazowej w środowiskach o wysokim poziomie szumów.
• Autentyczne wykończenie Sn63Pb37 zapobiegające wąsom: Eliminuje mikroskopijny wzrost wąsów cynowych w elektronice krytycznej dla lotu (zwolnione z RoHS dla zastosowań obronnych; dostępna opcja "NL" dla zgodności z komercyjnymi standardami bezołowiowymi).
• Ulepszona wydajność wysokich częstotliwości: Osiąga minimum 20 dB strat powrotnych przy 2/30 MHz i minimum 35 dB tłumienia DM-CM do 100 MHz, przewyższając standardowe moduły serii 100B-1001.
• Wytrzymała obudowa SMT z 16 pinami: Wymiary 12,95 × 6,98 × 6,22 mm; wyprowadzenia typu gull-wing zapewniają zgodne odciążenie od naprężeń w przypadku niedopasowania CTE PCB podczas szoku termicznego.

Wytyczne dotyczące montażu transformatora Mil-Aero 100B-1003X:

1. Limit profilu lutowania (szczyt 235°C):
   Zgodnie z oficjalną kartą katalogową, standardowy korpus Sn63Pb37 zalany epoksydem wytrzymuje szczytowy profil temperatury 235°C (temperatura likwidusu 183°C). Nie należy przetwarzać części bazowych SnPb w standardowych profilach bezołowiowych SAC305 (245°C–260°C), ponieważ nadmierne ciepło może spowodować wewnętrzne ponowne lutowanie i delaminację obudowy.
2. Czas na podłodze i wypiekanie MSL 3:
   Oceniony na MSL 3, moduł ma czas na podłodze wynoszący 168 godzin przy ≤30°C/60% RH. Jeśli części przekroczą ten okres lub uszczelnienie worka barierowego (MBB) zostanie naruszone, należy wypiec zgodnie z IPC/JEDEC J-STD-033 przed lutowaniem.

Inne specyfikacje pozycji:

Często zadawane pytania techniczne:

P1: Dlaczego 100B-1003X określa maksymalne tłumienie wtrąceniowe 1,2 dB w porównaniu do 1,0 dB w standardowym 100B-1003?

O: Wersja "X" jest kwalifikowana w rozszerzonym oknie temperaturowym od -55°C do +125°C (w porównaniu do -40°C do +85°C dla 100B-1003). Nieco wyższe natężenie tłumienia wtrąceniowego (1,2 dB) uwzględnia wyższą odporność termiczną i marginesy stabilności rdzenia wymagane w całym 180°C zakresie temperatury.

P2: Dlaczego Sn63Pb37 jest preferowany nad powłoką bezołowiową w sprzęcie klasy Mil-Aero?

O: Powłoka galwaniczna z czystej cyny (>97% Sn) może z czasem spontanicznie tworzyć mikroskopijne, przewodzące wąsy, powodując sporadyczne lub katastrofalne zwarcia międzyfazowe. Zgodnie z GEIA-STD-0005-2 i przepisami dotyczącymi zamówień obronnych, Sn63Pb37 jest ściśle wymagany do zapobiegania wzrostowi wąsów cynowych.

P3: Czy 100B-1003X może być używany ze złączami okrągłymi (np. MIL-DTL-38999)?

O: Tak. W krytycznych dla misji systemach lotniczych i morskich, plastikowe gniazda RJ45 są rzadko używane na zewnątrz. Dyskretny transformator 100B-1003X jest montowany bezpośrednio na płytce drukowanej, filtrując linie różnicowe przed ich skierowaniem do zamontowanego na obudowie, wzmocnionego złącza okrągłego D38999.
