Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO9001,SGS,UL,CE,REACH
Numer modelu: 0826-1X2T-23-F
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $1.1-$5.19
Szczegóły pakowania: TACA
Czas dostawy: w ciągu 2-3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000 K/miesiąc
Numer części: |
0826-1X2T-23-F |
Liczba portów: |
Dwuportowy (1×2) |
Typ złącza: |
Gigabit Magjack |
Aplikacje: |
10/100/1000 Base-t |
Typ mocowania: |
Przez dziurę |
Orientacja: |
90 ～ Kąt (po prawej) |
Zakończenie: |
Lutować |
Zastawianie: |
Osłony, emi palec |
Numer części: |
0826-1X2T-23-F |
Liczba portów: |
Dwuportowy (1×2) |
Typ złącza: |
Gigabit Magjack |
Aplikacje: |
10/100/1000 Base-t |
Typ mocowania: |
Przez dziurę |
Orientacja: |
90 ～ Kąt (po prawej) |
Zakończenie: |
Lutować |
Zastawianie: |
Osłony, emi palec |

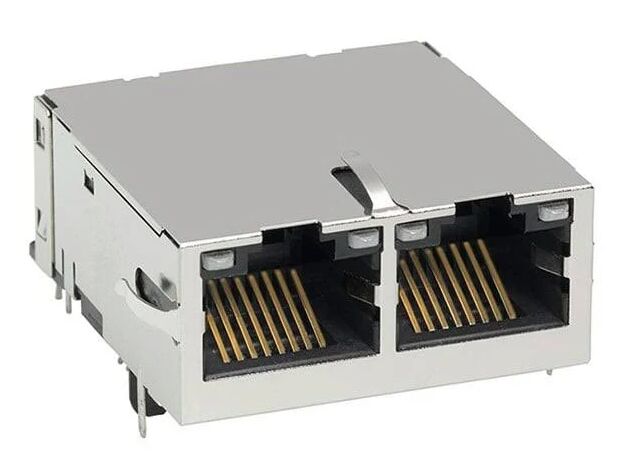

Złącze Gigabit MagJack 0826-1X2T-23-F z dwoma portami RJ45 ze zintegrowaną elektroniką magnetyczną, 12 rdzeniami, ekranowaniem EMI, izolacją 1500Vrms i wskaźnikami LED do urządzeń sieciowych Ethernet 10/100/1000Base-T.
Złącze 0826-1X2T-23-F Gigabit MagJack to złącze RJ45 z dwoma portami (1x2) ze zintegrowaną elektroniką magnetyczną Ethernet, przeznaczone do zastosowań Gigabit Ethernet 10/100/1000Base-T.
To ekranowane złącze RJ45 MagJack z montażem przelotowym pod kątem prostym integruje transformatory LAN, filtry ferrytowe i podwójne diody LED, umożliwiając uproszczenie projektowania PCB przy jednoczesnym zapewnieniu doskonałej integralności sygnału, tłumienia zakłóceń EMI i zgodności z izolacją wymaganą przez IEEE 802.3.
Z 12 rdzeniami na port i orientacją typu tab-up, złącze 0826-1X2T-23-F jest szeroko stosowane w urządzeniach sieciowych, takich jak przełączniki Ethernet, routery, karty sieciowe (NIC) i urządzenia przemysłowe Ethernet.
| Parametr | Specyfikacja |
|---|---|
| Numer części | 0826-1X2T-23-F |
| Typ złącza | RJ45 MagJack |
| Konfiguracja portów | 1 x 2 (Podwójny port) |
| Prędkość Ethernet | 10/100/1000Base-T |
| Zastosowania | Ethernet LAN, Auto-MDIX |
| Typ montażu | Przelotowy |
| Orientacja | Kąt prosty (90°) |
| Zakończenie | Lutowanie |
| Wysokość nad PCB | 13,59 mm |
| Kolor LED | Zielony / Pomarańczowy / Żółty |
| Kierunek styku | Górny |
| Liczba rdzeni na gniazdo | 12 |
| Ekranowanie | Ekranowane z pinem EMI |
| Opakowanie | Taca |
| Temperatura pracy | 0°C do +70°C |
| Parametr | Specyfikacja |
|---|---|
| Przekładnia | 1CT : 1CT ±2% (TP1-TP4) |
| Indukcyjność (OCL) | ≥350 µH @100kHz, 100mV RMS |
| Częstotliwość | Maks. tłumienie |
|---|---|
| 0,1–1 MHz | −1,1 dB |
| 1–65 MHz | −0,5 dB |
| 65–100 MHz | −0,8 dB |
| 100–125 MHz | −1,2 dB |
| Częstotliwość | Min. |
|---|---|
| 0,5–40 MHz | −18 dB |
| 40–100 MHz | −12 + 20log(f/80MHz) dB |
| Parametr | Specyfikacja |
|---|---|
| Tłumienie CM-CM | ≥ −30 dB (100kHz–100MHz) |
| Tłumienie CM-DM | ≥ −35 dB (100kHz–100MHz) |
| Parametr | Specyfikacja |
|---|---|
| Hipot | 1500 Vrms |
| Zgodność | Wymaganie izolacji IEEE 802.3 |
Wszystkie jednostki są w 100% testowane produkcyjnie w celu zapewnienia zgodności ze standardami izolacji Ethernet.
| Parametr | Wartość |
|---|---|
| Napięcie przewodzenia | 2,1 V typ. @20mA |
| Długość fali dominującej | 590 nm typ. |
| Kolor | Napięcie przewodzenia | Długość fali dominującej |
|---|---|---|
| Zielony | 2,2 V typ. | 565 nm |
| Pomarańczowy | 2,0 V typ. | 610 nm |
| Komponent | Materiał |
|---|---|
| Obudowa | Termoplast PBT |
| Klasa palności | UL94-V0 |
| Styki | Stop miedzi |
| Pokrycie styków | 30 µin twarde złoto |
| Ekran | Stop miedzi pokryty niklem |
| Przewód | Drut miedziany cynowany (0,018") |
Gigabit MagJack to złącze RJ45, które integruje elektronikę magnetyczną Ethernet (transformatory i dławiki ferrytowe) w obudowie złącza, upraszczając projektowanie PCB dla urządzeń Ethernet.
Złącze obsługuje zastosowania Ethernet 10Base-T, 100Base-TX i 1000Base-T zgodne ze standardami IEEE 802.3.
Zintegrowana elektronika magnetyczna zapewnia izolację 1500Vrms, spełniając wymagania bezpieczeństwa Ethernet określone przez IEEE 802.3.
Złącze jest przeznaczone do pracy w temperaturze od 0°C do +70°C, nadaje się do komercyjnych urządzeń sieciowych.
