08B-11X1T-36-F MagJack osłonięty RJ45 10/100BASE-T ICM Tab-Up

08B-11X1T-36-F MagJack ️ Osłonięty złącze RJ45 10/100BASE-T, 1 × 1 port, otwór, zakładka, bez diod LED, od -40 ° C do +85 ° C, uznane przez RoHS i UL. Idealne do przemysłowych i sieciowych płyt SMT.

Przegląd produktu

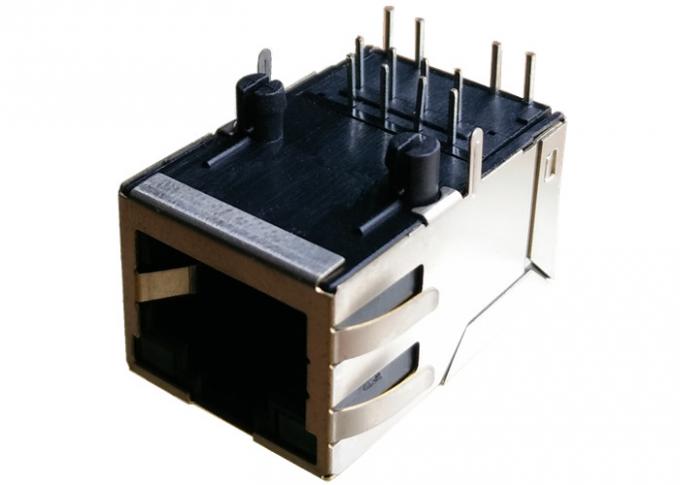

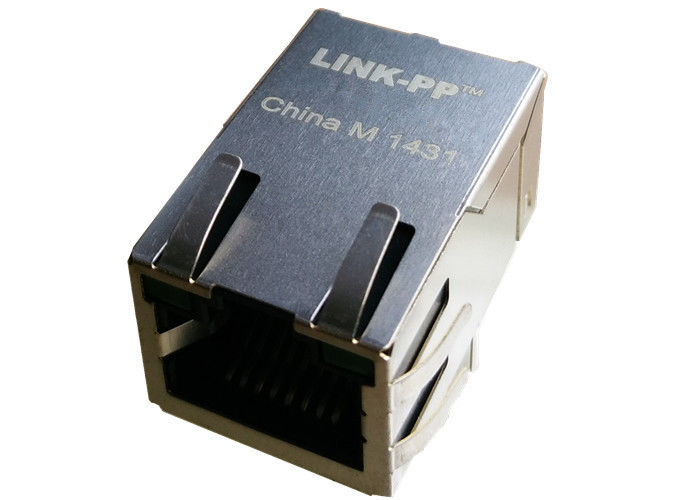

08B-11X1T-36-Fjest jednoportemz osłoniętym złączem RJ45z wbudowaną magnetyką Ethernet, przeznaczoną do:10/100BASE-Taplikacji.

Ten otwór, kąt prosty (90°) RJ45 elementy złączaorientacja w górę,bez wskaźników LED, oraztemperatury roboczej klasy przemysłowej od -40°C do +85°C, co czyni go idealnym rozwiązaniem do robustnych sieci i wbudowanych projektów Ethernet.

Złącze integruje wysokiej wydajności magnesów zgodnych zWymagania dotyczące izolacji IEEE 802.3, zapewniając doskonałą integralność sygnału, tłumienie EMI i niezawodność systemu przy jednoczesnym zmniejszeniu liczby zewnętrznych komponentów.

Kluczowe cechy i korzyści

• Zintegrowane urządzenia magnetyczne (TX/RX 1CT:1)Uproszcza trasy PCB i obniża koszty BOM w porównaniu z dyskretnymi transformatorami.
• Osłonięte (palec EMI) i metalowe obudowyZwiększa wydajność EMI i ciągłość lądowania w hałaśliwych warunkach.
• Przewodnik deski i szpilki do otworów wytrzymałe wsparcie mechaniczne dla zestawów lutowniczych i zestawów o wysokiej niezawodności.
• Zakres temperatur przemysłowych (−40 °C do +85 °C)W przypadku urządzeń o charakterze komórkowym, które są przeznaczone do wykorzystania w sieciach przemysłowych lub w pomieszczeniach zewnętrznych.
• Wysoka izolacja (HIPOT 1500 Vrms)Zapewnia zgodność z wymaganiami IEEE 802.3 dotyczącymi izolacji dla bezpiecznych projektów Ethernet.
• Zalecane lutowanie falamiW przypadku urządzeń o temperaturze maksymalnej 260 °C, maksymalnie 10 s, przeznaczone do standardowych procesów lutowania falą.
• RoHS zgodny i uznany przez ULWspiera wymagania regulacyjne i udzielania zamówień publicznych (dosz. #E196366 i E169987).

Specyfikacje mechaniczne

Arkusz danych 08B-11X1T-36-F:

08B-11X1T-36-F ICM Charakterystyka elektryczna @ 25°C

Wszystkie jednostki są100% przetestowane w produkcjido spełnieniaWymagania dotyczące izolacji IEEE 802.3.

Materiały i specyfikacje powlekania

1. Mieszkanie:PBT termoplastyczny, czarny

• Wskaźnik łatwopalności: UL 94V-0

2Kontakty:Zestaw miedzi

• Wykończenie kontaktowe: 15 μin (0,38 μm) Złoto twarde
• Podłoga: 30 μm Min. Nikel

3- Zapięcia:Włókna miedziane powlekane cynowe

• Średnica: 30 cm
• Wykończenie: 100 μm Min. Maty cynk
• Szpilki są lutowane

4/ Osłona:Wyroby z żeliwa

• Wszystkie przewody gruntowe lutowane

Zgodność, testowanie i niezawodność

• Zgodność z RoHS¥ nadaje się do produkcji bez ołowiu.
• UL uznany¢ Akta #E196366 i E169987.
• Powierzchnia dziuraspełnia wymogi przepisów FCC (zacieranie EMI).
• 100% produkcji przetestowane w HIPOTspełniać wymagania w zakresie izolacji IEEE 802.3.
• Sugerowany proces montażu:Kompatybilny z lutowaniem falowym; zalecany szczyt 260°C, maksymalnie 10 s (zweryfikuj z oknem procesu i wyborem strumienia).

Zalecenia dotyczące montażu i lutowania magjaków THT RJ45

• Zalecane lutowanie:Lutowanie falowe (przez otwór). Użyj sugerowanego szczytu 260 °C i ≤10 s trwania jako ogólne wytyczne; sprawdź zestaw płyty i komponenty.
• Kontrola przed lutowaniem:Zapewnić, aby otwory zdefiniowane przez maskę lutową były wyrównane z szpilkami i kartami EMI; w razie potrzeby umożliwić podwyższenie temperatury dla kart gruntowych.
• Wskazówki dotyczące układu tablicy:Należy zapewnić wystarczającą ilość miedzi na podkładkach gruntowych dla tablic EMI i umieścić otwory montażowe lub twardniki, jeśli deska będzie poddawana obciążeniom mechanicznym.Utrzymać obszar magnetyczny wolny od szybkich śladów cyfrowych, aby uniknąć sprzężenia krzyżowego.
• Czyszczenie:Należy stosować środki czyszczące i czyszczące zgodne z PBT i wykończeniami powlecznymi, unikać agresywnych chemikaliów, które mogą atakować obudowę lub powleczność.
