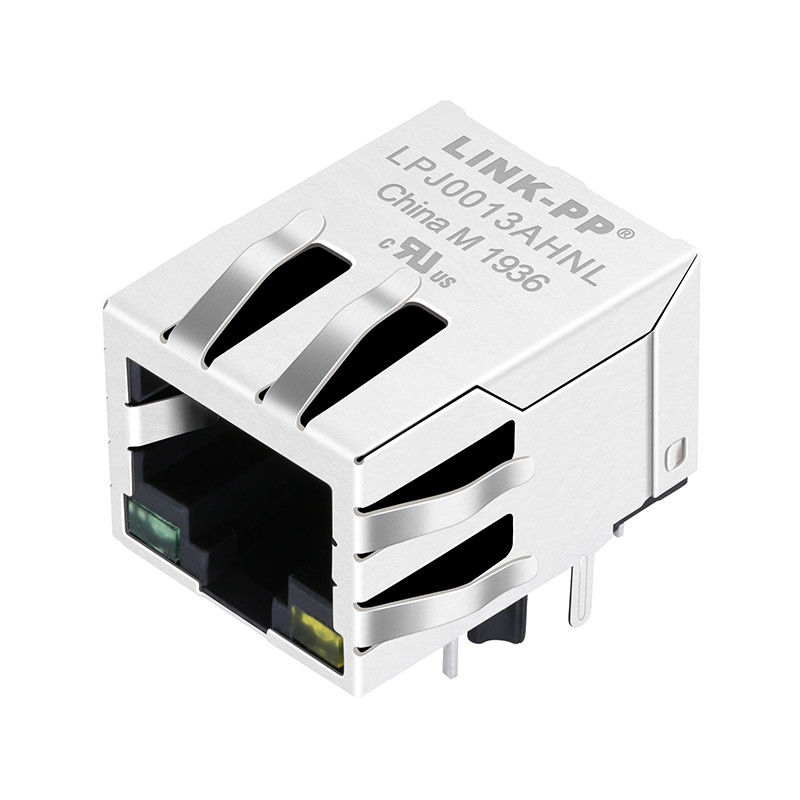

LPJ0013AHNL 10/100 Base-T Złącze magnetyczne RJ45 z diodą LED

LINK-PP LPJ0013AHNL to wysokiej klasy złącze RJ45 z zintegrowaną magnetyką 10/100 bazy-T. Zaprojektowane w celu spełnienia rygorystycznych specyfikacji IEEE 802.3,Ten modułowy gniazdek zapewnia doskonałą integralność sygnału i wydajność sieciZawiera zintegrowaną osłonę EMI z palcami sprężynowymi dla doskonałej redukcji hałasu, a także wbudowane podwójne diody LED (zielone/żółte) do wizualnego monitorowania stanu portu.W pełni zgodne z RoHS (2011/65/UE) i certyfikowane UL (nr akt). E484635), LPJ0013AHNL jest idealnym komponentem sieciowym dla nowoczesnych urządzeń telekomunikacyjnych i komputerowych.

Główne specyfikacje techniczne LPJ0013AHNL MagJack

Wydajność elektryczna LPJ0013AHNL RJ45 z magnetyką

• Strata wstawienia: -1,2 dB maksymalnie (1-100 MHz)
• Strata zwrotu: -16 dB Min (1-30MHz), -12 dB Min (30-60MHz), -10 dB Min (60-80MHz), -8 dB Min (80-100MHz)
• Rozmowy krzyżowe: -30 dB Min (1-100MHz)
• W przypadku urządzeń o częstotliwościach nieprzekraczających 1 kHz, należy zastosować następujące funkcje:

Właściwości materiałowe i mechaniczne

Zaprojektowany z myślą o wytrzymałości i automatycznej produkcji, LPJ0013AHNL wykorzystuje najwyższej klasy materiały:

• Obudowa: termoplastyczny PBT + 30% G.F. (UL94V-0 Oceniony dla bezpieczeństwa przeciwpożarowego)
• Materiał kontaktowy: fosfor brąz (C5210R-EH), grubość 0,35 mm
• Kontaktowe pokrycie: 6 mikrocalowe Min. Złoto w obszarze kontaktowym dla niezawodnych cykli parzenia
• Osłona: SUS 304-1/2H ze stali nierdzewnej, grubość 0,2 mm z palcami sprężynowymi EMI
• Złotność: Kompatybilna z lutowaniem falami (temperatura końca: 250°C przez 5 sekund)

Zastosowanie złącza LPJ0013AHNL RJ45 z LED

Zaprojektowany do wszechstronnych zastosowań sieciowych, ten magnes RJ45 jest idealnie nadaje się do:

• Sprzęt SOHO (np. modemy ADSL)
• Konfiguracje LAN-on-Motherboard (LOM)
• Węzły sieciowe i przełączniki
• Komputery przemysłowe i systemy wbudowane

LPJ0013AHNL RJ45 Strona danych o złączach (układ i schemat PCB)

Aby uzyskać dokładny projekt PCB, w tym dokładne konfiguracje pinów, wymiary odcisku i schematy elektryczne, należy zapoznać się z oficjalną kartą danych LINK-PP.

Potrzebujesz cen lub wsparcia technicznego?

Jako autoryzowany producent, LINK-PP oferuje konkurencyjne ceny hurtowe, szybką globalną wysyłkę i niestandardowe rozwiązania dlaLPJ0013AHNL Magnetyczny złącze RJ45.
