Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 7498011122AR
Dokument: LPJ19911ADNL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.08-$1.79
Szczegóły pakowania: Taśma i rolka
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
Numer produktu: |
7498011122AR |
Typ złącza: |
RJ45 |
Aplikacje: |
10/100 Base-T, AutoMDIX |
Typ mocowania: |
Krawędź płyty, montaż powierzchniowy |
Zakończenie: |
Lutować |
Zastawianie: |
Osłony, emi palec |
Kolor diody: |
Żółty zielony |
Temperatura pracy: |
-40 ° C ~ 85 ° C. |
Numer produktu: |
7498011122AR |
Typ złącza: |
RJ45 |
Aplikacje: |
10/100 Base-T, AutoMDIX |
Typ mocowania: |
Krawędź płyty, montaż powierzchniowy |
Zakończenie: |
Lutować |
Zastawianie: |
Osłony, emi palec |
Kolor diody: |
Żółty zielony |
Temperatura pracy: |
-40 ° C ~ 85 ° C. |

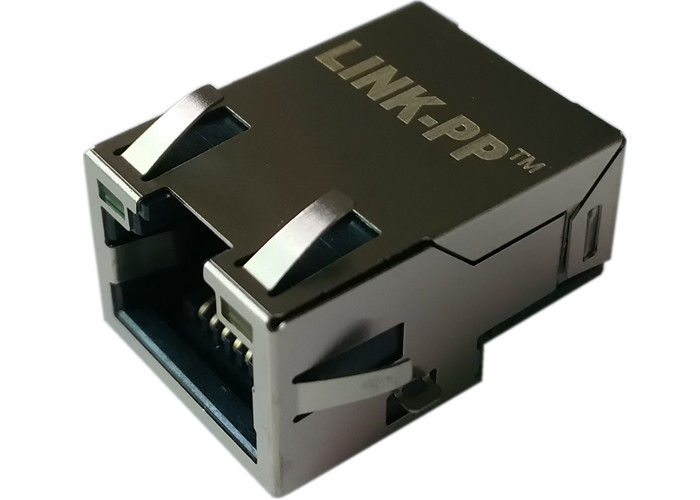

7498011122AR ?? osłonięty RJ45 z zintegrowanym transformatorem LAN dla 10/100Base-T. SMT, DOM LED (żółto-zielony), 1:1 obroty, indukcyjność 350μH, Hipot 2250VDC.Idealne dla przemysłowych interfejsów Ethernet i solidnych interfejsów LAN.
Wysokiej niezawodności, osłonięty złącze RJ45 z zintegrowanym transformatorem LAN do zastosowań 10/100Base-T ¢ SMT, żółtozielona dioda LED, szeroki zakres temperatur (-40 °C do +85 °C),przeznaczone do urządzeń sieciowych przemysłowych i handlowych.
| Parametry | Specyfikacja |
|---|---|
| Numer produktu | 7498011122AR |
| Opis | LAN-Transformer WE-RJ45LAN 10/100Base-T |
| Rodzaj złącza | RJ45 (obronny) |
| Porty | 1 |
| Wstawianie | Krawędź deski, podłoga powierzchniowa (SMT) |
| Zakończenie | Łącznik |
| Zakładki osłony | - Tak, proszę. |
| Orientacja zakładki | Do góry. |
| LED | Żółto-zielony |
| Wsparcie PoE | Nie-PoE |
| Poprawiona CMRR | - Nie, nie. |
| Test hipota | 2250 VDC, 1 min. |
| Standardy | Zgodne z IEEE 802.3u (10/100Base-TX) |
| Auto MDIX | - Tak, proszę. |
| Temperatura pracy | -40°C do +85°C |
| Parametry | Specyfikacja |
|---|---|
| Wskaźnik danych | 10 / 100 Mbps |
| Indukcyjność | 350 μH |
| Wskaźnik obrotowy | 1: 1 |
| Utrata wstawienia | ≤ -1,0 dB (1100 MHz) |
| Strata zwrotu (100 Ω) | 1 ̊30 MHz: ≥ -18 dB |
| 3060 MHz: ≥ -14 dB | |
| 60×80 MHz: ≥ -12 dB | |
| 80-100 MHz: ≥ -10 dB | |
| Odmowa w trybie wspólnym (CMR) | ≥ -35 dB (1100 MHz) |
| Wystarczy: | ≥ -35 dB (1100 MHz) |
1Integralność sygnału EMI w środowiskach przemysłowych
Rozwiązanie:Osłonięta kadłubka RJ45 z palcem EMI i zintegrowanym transformatorem (CMR ≥ -35 dB) minimalizuje hałasowe sprzężenie wspólnego trybu.
2Kompatybilność montażu i ponownego przepływu dla produkcji SMT
Rozwiązanie:Pakiet SMT na krawędzi deski zaprojektowany do automatycznego wybierania i umieszczania i lutowania ponownego przepływu (podążaj za profilem ponownego przepływu producenta).
3Niepewny zasięg pracy dla sprzętu polowego
Rozwiązanie:Specyfikowany zakres pracy (-40 °C do +85 °C) zmniejsza ryzyko w zastosowaniach zewnętrznych lub przemysłowych.
4. Dowody zgodności i badania wymagane przez QA
Rozwiązanie:Zgodność z normą IEEE 802.3u, Hipot 2250 VDC / 1 min ¢ zawierają raporty z badań w pakiecie zakupowym.
