Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: KLA1T109-43 LF
Dokument: LPJG0801ABNL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: $0.95
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: w magazynie Wysyłka w ciągu 3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / miesiąc
Numer części: |
KLA1T109-43LF |
Produkcja masowa: |
LPJG0801ABNL |
Oryginalny Munafactuer: |
LINK-PP |
Aplikacja: |
10/100/1000BASE-T |
Zakończenie: |
Lutować |
diody LED: |
Zielony żółty |
Mecz IC: |
ATMEGA88PV-10MUR |
Typ produktów: |
1000BASE-T RJ45 MagJack |
Numer części: |
KLA1T109-43LF |
Produkcja masowa: |
LPJG0801ABNL |
Oryginalny Munafactuer: |
LINK-PP |
Aplikacja: |
10/100/1000BASE-T |
Zakończenie: |
Lutować |
diody LED: |
Zielony żółty |
Mecz IC: |
ATMEGA88PV-10MUR |
Typ produktów: |
1000BASE-T RJ45 MagJack |

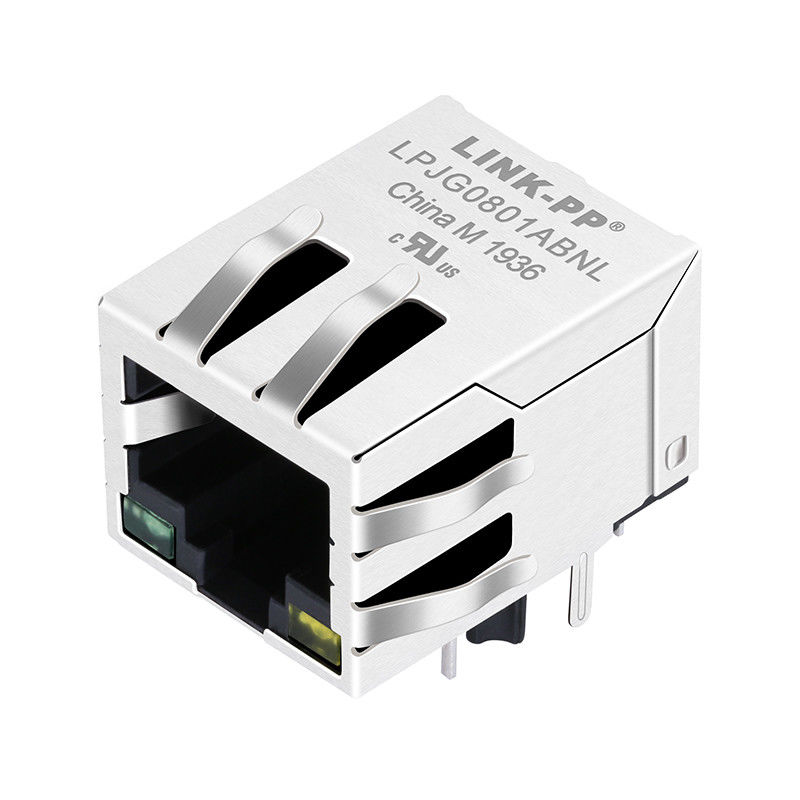

W sprawieKLA1T109-43LFjestjedno-port 1000BASE-T RJ45 MagJack (Integrowany złącze magnetyczne, IMC)Jest przeznaczony do urządzeń sieciowych Gigabit Ethernet.Złącze RJ45 z kątem prostym 1 × 1zintegrowany z transformatorami izolacyjnymi Ethernet, filtrem wspólnego trybu, rezystorami odpowiadającymi impedancji i kondensatorem wysokiego napięcia w kompaktowym pakiecie,znacząco zmniejszenie powierzchni PCB przy jednoczesnej poprawie wydajności EMI.
Zgodne zIEEE 802.3aba takżeFCCKLA1T109-43LF obsługujeTransmisja 1000BASE-T przez kabel UTP kategorii 5i cechydwuintegrowane diody LEDw celu wskazania powiązania i działania.Izolacja 1500Vrms,350 μH minimalna OCL, oraz750 cykli rozmnażania, jest idealnym rozwiązaniem dla sieci korporacyjnych, przemysłowego ethernetu, urządzeń komunikacyjnych IP i systemów sieci wbudowanych.
| Parametry | Specyfikacja |
|---|---|
| Numer części | KLA1T109-43LF |
| Rodzaj produktu | Zintegrowany złącze magnetyczne RJ45 (MagJack) |
| Konfiguracja | 1 × 1 pojedynczy port |
| Standard Ethernet | IEEE 802.3ab |
| Wskaźnik danych | 1000BASE-T Gigabit Ethernet |
| Rodzaj montażu | Prostowy kąt przez dziurę |
| Osłony | Osłonięte |
| Magnetyki | Zintegrowane |
| Temperatura pracy | 0°C do +70°C |
| Temperatura przechowywania | -25°C do +85°C |
| Zgodność | RoHS, IEEE 802.3ab, FCC |
| Parametry | Specyfikacja |
|---|---|
| Wskaźnik zwrotów (±5%) | TX: 1CT:1CT / RX: 1CT:1CT |
| Indukcja otwartego obwodu (OCL) | 350 μH Min. (@ 100 kHz, 0,1 V, 8 mA Bias DC) |
| napięcie izolacyjne (HI-POT) | 1500 Vrms (@ 60 Hz, wejście do wyjścia) |
| Strata wstawienia (maks.) | ≤ 1,0 dB (1 ‰ 100 MHz) |
| Rozmowa krzyżowa (min.) |
≥ 40 dB (0,3?? 30 MHz) ≥ 35 dB (3060 MHz) ≥ 30 dB (60-100 MHz) |
| Strata zwrotu (min. @ 100 Ω obciążenia) |
≥ 16 dB (130 MHz) ≥ 13,5 dB (30-40 MHz) ≥ 11,5 dB (4050 MHz) ≥ 10 dB (5080 MHz) |
| Odmowa w trybie wspólnym (CMR) |
≥ 30 dB (130 MHz) ≥ 25 dB (3060 MHz) ≥ 20 dB (60~125 MHz) |
| Cechy | Materiał / Specyfikacja |
|---|---|
| Materiały mieszkaniowe | Thermoplastic, UL 94V-0, Czarny |
| Tarcza metalowa | Miedzi z 20 μin Nikkel Plating |
| Kontakt / wiązka sprężynowa | Fosfor brązu z selektywnym złotem |
| Włókna lutowe | SUS430, Lutowane, 0,50 × 0,35 mm |
| Trwałość parzenia | Minimum 750 cykli łączenia |
| Temperatura pracy | 0°C do +70°C |
| Temperatura przechowywania | -25°C do +85°C |
| Kategoria | Parametry | Wymiar |
|---|---|---|
| Ogólne wymiary | Szerokość | 160,00 mm [0,630 cali] |
| Wysokość (mieszkanie) * | 13.60 mm [0,536 cali] | |
| Głębokość (długość) | 21.30 mm [0,839 cali] | |
| Szpilki i pozycje lokalizacyjne | Długość tylnego znaku sygnału | 3.20 mm [0,126 cali] |
| Wysokość sztabu lokalizacyjnego z tworzyw sztucznych | 3.20 mm [0,126 cali] | |
| Wielkość przedniej szpilki LED (granica grubości × szerokość) | 0.50 × 0,60 mm [0,020 × 0,024 cali] (4 szpilki) | |
| Gęstość tylnego znaku sygnału | 0.35 mm [0,014 cali] (8 szpilki) | |
| Widok z przodu (LED) | Konfiguracja LED | Z lewej: zielona LED / z prawej: żółta LED |
| Lewa (zielona) pasma szpilki LED | 3.10 mm [0,122 cali] | |
| Po prawej stronie (żółty) LED Pin Pitch | 30,00 mm [0,118 cali] | |
| Najkrótsza lewa szpilka LED do krawędzi złącza | 3.10 mm [0,122 cali] | |
| Zewnętrzne szpilki LED w przedziale środkowym | 11.43 mm [0,450 cali] | |
| Odległość widoku bocznego | Przedni LED Pin do przedniej tablicy tarczy | 6.35 mm [0,250 cali] |
| Przedni pin LED do plastikowego centrum | 80,89 mm [0,350 cali] | |
| Plastic Post Center do pierwszego rzędu sygnałów. | 3.15 mm [0,124 cali] | |
| 1 rząd sygnału do 2 rząd sygnału | 1.20 mm [0,047 cali] | |
| Podstawowy widok / PCB Footprint | Przednie osłony | 11.43 mm [0,450 cali] |
| Podstawowe sztuczne słupki lokalizacyjne | 11.43 mm [0,450 cali] | |
| Poziom pasma tylnego sygnału (przyległe pasma) | 1.27 mm [0,050 cali] | |
| Przednia strona do tylnej tarczy Tab Center | 10.70 mm [0,422 cali] | |
| Plastikowy post do środka tylnego tarcza tab centrum | 50,08 mm | |
| Przedni tarczyk Tab Center do Plastic Post Center | 3.38 mm [0,133 cali] |
KLA1T109-43LF jest zaprojektowany z standaryzowanym śladem PCB, który obsługuje automatyczne montaż przez otwór.
Główne zalety projektowania obejmują:
Standaryzowany odcisk pomaga zmniejszyć wysiłek w zakresie przeprojektowania podczas wymiany kompatybilnych złączy Gigabit RJ45 MagJack.
KLA1T109-43LF jestpołączenie Gigabit RJ45 o jednym porcie z wbudowaną magnetyką, zaprojektowany do zastosowań Ethernet IEEE 802.3ab 1000BASE-T.
Zintegrowany z transformatorami Ethernet, rezystorami i kondensatorem wysokiego napięcia.
Złącze wspiera1000BASE-T Gigabit Ethernetprzesyłanie przez kabel UTP kategorii 5.
Zintegrowany magnetyk zapewniaIzolacja 1500Vrmspomiędzy PHY Ethernet a kablem sieciowym.
Złącze zawiera jedną zieloną i jedną żółtą diodę, powszechnie używaną do wskazywania połączenia, prędkości lub aktywności.
Tak, KLA1T109-43LF spełnia wymagania RoHS.
LINK-PP oferuje kompatybilne rozwiązania LPJG0801ABNL Gigabit RJ45 MagJack o równoważnej wydajności elektrycznej, kompatybilności PCB i długoterminowym wsparciu produkcyjnym.
