Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: RB1-125BAG1A
Dokument: LPJ0013AHNL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: $0.5-$0.8
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: 3-5 dni roboczych
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / miesiąc
Numer części: |
RB1-125BAG1A |
Alternatywny Magjack: |
LPJ0013AHNL |
Szybkość transmisji danych: |
10/100 Base-T,AutoMDIX |
Zastawianie: |
Ekranowany palcem EMI |
diody LED: |
Zielony żółty |
Darmowe próbki: |
Dostępny |
Numer części: |
RB1-125BAG1A |
Alternatywny Magjack: |
LPJ0013AHNL |
Szybkość transmisji danych: |
10/100 Base-T,AutoMDIX |
Zastawianie: |
Ekranowany palcem EMI |
diody LED: |
Zielony żółty |
Darmowe próbki: |
Dostępny |

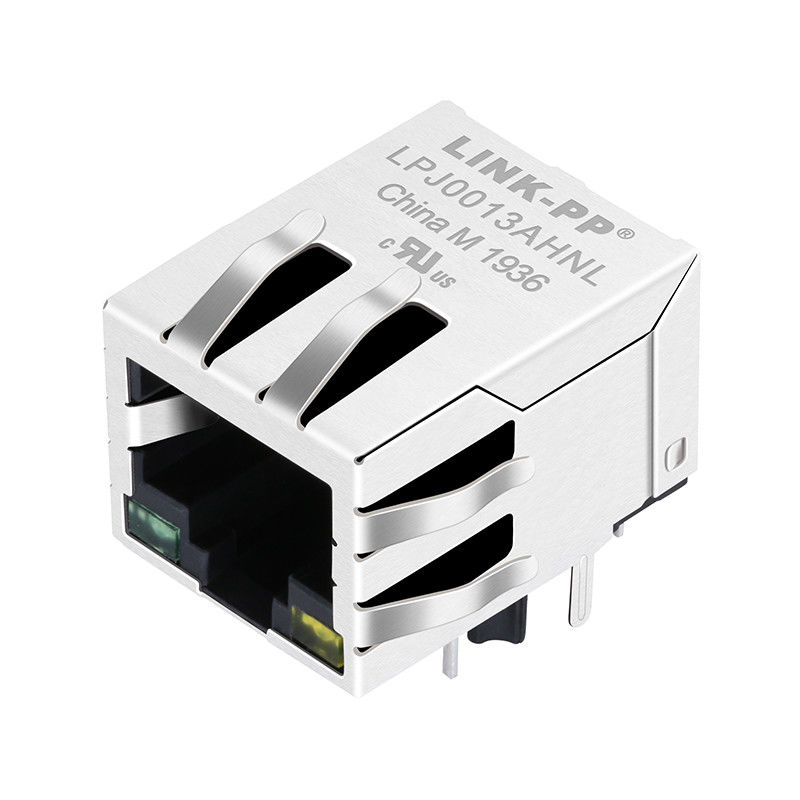

RB1-125BAG1A to złącze modułowe RJ45 1x1 ze zintegrowanym transformatorem (magnesami), zaprojektowane specjalnie do zastosowań 10/100 Base-T i AutoMDIX. Zaprojektowane w celu usprawnienia układów PCB i zmniejszenia liczby komponentów, to złącze kątowe do montażu przewlekanego zapewnia doskonałą integralność sygnału i solidną ochronę przed zakłóceniami elektromagnetycznymi.
Wyposażony w wbudowane zielone/żółte diody LED do wyraźnej wizualizacji stanu sieci oraz ekran ze stali nierdzewnej z wypustkami EMI, RB1-125BAG1A zapewnia spójną wydajność w środowiskach sieciowych, telekomunikacyjnych i przemysłowych.
[ Przycisk: Poproś o wycenę / Sprawdź zapasy ]
[ Przycisk: Pobierz kartę techniczną (LPJ0013AHNL.pdf) ]
| Parametr | Specyfikacja |
| Ogólne i mechaniczne specyfikacje | |
| Numer części | RB1-125BAG1A |
| Typ złącza | Gniazdo RJ45 z magnesami (1x1) |
| Zastosowanie szybkości transmisji danych | 10/100 Base-T, AutoMDIX |
| Typ montażu | Przewlekany, kątowy (90°) |
| Kierunek zaczepu | W dół |
| Wysokość nad płytką | 0,525" (13,33 mm) |
| Kolor diody LED | Zielony - Żółty |
| Ekranowanie | Ekranowany z wypustkami EMI |
| Metoda zakończenia | Lutowanie |
| Opakowanie | Taca |
| Materiał i konstrukcja | |
| Komponent | Materiał i wykończenie |
| Obudowa i obudowa cewki | Tworzywo termoplastyczne wysokotemperaturowe, czarne (plik UL E47960, klasa TE250F6, UL94 V-0) |
| Kontakty terminali RJ | Brąz fosforowy (0,30 mm) |
| Wykończenie kontaktu |
Obszar kontaktu: błysk złota; ogon lutowniczy: min. 100 µ" cyny; pod powłoką: 50~100 µ" niklu |
| Zaciski wejściowe / połączeniowe |
Mosiądz (cyna na wykończeniu niklowym) |
| Przednia i tylna osłona |
Stal nierdzewna (grubość 0,20 mm) |
| Parametry środowiskowe | |
| Zakres temperatury pracy | 0°C do +70°C |
| Zakres temperatury przechowywania | -40°C do +85°C |
| Standardy testowania | Spełnia wymagania elektryczne, mechaniczne i środowiskowe zgodnie z MIL-STD-1344A i EIA-364 |
| Parametr | Specyfikacja |
| Wydajność elektryczna i magnetyczna | RB1-125BAG1A jest rygorystycznie testowany, aby zapewnić optymalną wydajność sieci i izolację sygnału. |
| Indukcyjność (OCL) | 350 µH MIN. przy 100 kHz, 0,1 V, 8 mA prądu stałego (wejście R1-R2, R7-R8) |
| Test HiPot (izolacja) | 1500 VAC (60 s) lub 2250 VDC (60 s) |
| Rezystancja izolacji | Min. 500 MΩ |
| Napięcie przebicia dielektrycznego | Min. 1000 VAC |
| Tłumienie zakłóceń współbieżnych | MIN. -30 dB przy 1~100 MHz |
| Przesłuch | MIN. -30 dB przy 1~100 MHz |
| Filtr nadajnika i odbiornika | Zrównoważona impedancja dolnoprzepustowa 100 Ω |
| Tłumienie wtrąceniowe | 1~100 MHz (–1,0 dB MAX) |
| Straty powrotne (1~30 MHz) | –18 dB MIN |
| Straty powrotne (30~60 MHz) | –16 dB MIN |
| Straty powrotne (60~80 MHz) | –12 dB MIN |
\\
Dzięki solidnej konstrukcji i zintegrowanym magnesom, RB1-125BAG1A jest idealnym rozwiązaniem połączeniowym dla szerokiej gamy zastosowań B2B, w tym:
* Przemysłowe przełączniki i routery Ethernet
* Bramki IoT (Internet Rzeczy)
* Płyty główne systemów wbudowanych
* Stacje bazowe telekomunikacyjne
* Konsumenckie urządzenia sieciowe i dekodery
* Panele automatyki i sterowania
