Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: LP5007NL
Dokument: LP5007NL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 400pcs
Cena: $0.06-$0.6
Szczegóły pakowania: Taśma i szpula,
Czas dostawy: na statku magazynowym dzisiaj
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000 miesięcznie
Numer części: |
LP5007NL |
Numer pin: |
24-stykowe |
OCL: |
350uh min |
Napięcie izolacji: |
1500 VRMS |
Szybkość transmisji danych: |
100Base-T |
Liczba kanałów/portów: |
Pojedynczy |
PoE: |
Nie |
Typ mocowania: |
smt |
Współczynnik zakrętów: |
1:1 |
Zakres temperatury roboczej: |
0 ° C do +70 ° C. |
Numer części: |
LP5007NL |
Numer pin: |
24-stykowe |
OCL: |
350uh min |
Napięcie izolacji: |
1500 VRMS |
Szybkość transmisji danych: |
100Base-T |
Liczba kanałów/portów: |
Pojedynczy |
PoE: |
Nie |
Typ mocowania: |
smt |
Współczynnik zakrętów: |
1:1 |
Zakres temperatury roboczej: |
0 ° C do +70 ° C. |

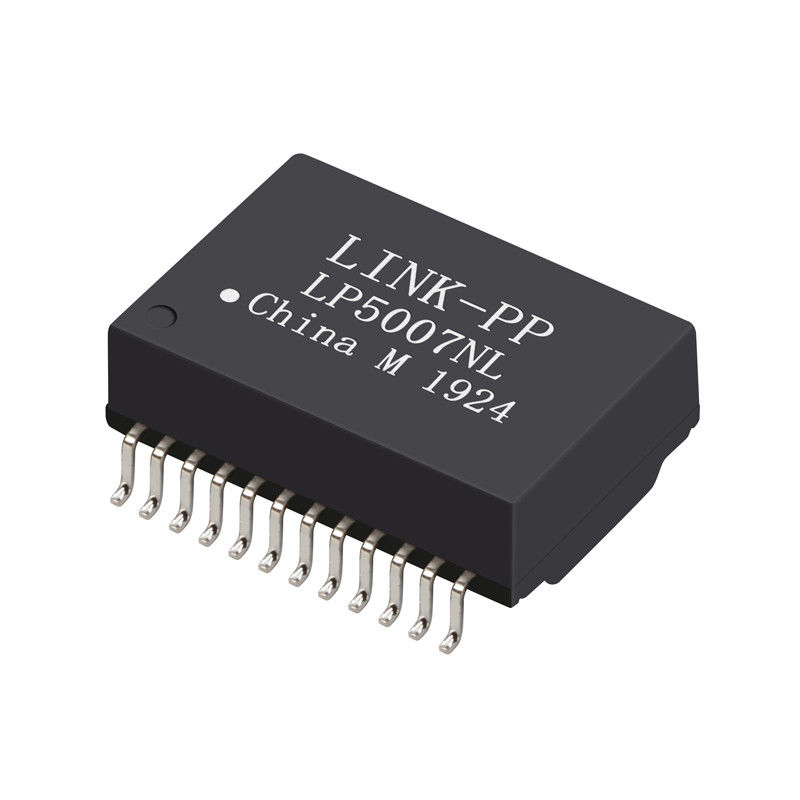

Moduł transformatora LP5007NL 1000Base-T SMT LAN, pojedynczy port 24-pin z indukcją 350μH, izolacja 1500V, szeroki zakres od 40°C do +85°C. Kompatybilny z pulsem H5007NL, WE 749020011A,Wymagania w zakresie bezpieczeństwa, idealnie nadaje się do modułów przemysłowych Ethernet i RJ45.
| Tytuł |
Moduły magnetyczne 1000base-t przeznaczone do obsługi nadajników gigabitów |
||
|
Rodzaj |
P/N |
Producent |
Opis |
|
Gigabit Transformer |
LP5007NL |
LINK-PP |
1000BASE-T pojedynczy port 1:1 |
|
|
|||
|
Zestaw |
Interfejs |
Aplikacja Ethernet |
Włącz radio. |
|
MagnetykiModuły |
Izolacja i dane |
10/100/1000 Bazy-T |
1:1 |
|
|
|||
|
Długość |
Szerokość |
Wysokość |
Spełnione normy |
|
17.55mm |
12.20mm |
60,00 mm |
IEEE 802.3, UL 94 V-0 |
W sprawieModuł transformatora LP5007NL 1000M BASE-T LANjest przeznaczony do:10/100/1000Base-T moduły złącza RJ45 i interfejsy Ethernet PHYZ udziałemdoskonała integralność sygnału, stabilna indukcyjność, wysokie napięcie izolacyjne i szeroki zakres temperatur przemysłowych, LP5007NL jest idealny doRoutery, przełączniki, przemysłowy Ethernet, automatyka, kamery IP i sprzęt sieciowy IoT.
Ten model oferujepełna zgodność elektryczna i mechanicznaz wiodącymi w branży częściami, takimi jak:Puls H5007NL / H5007NLT, WE 749020011A, Belfuse S558-5999-P3-F i Halo TG1G-S002NZ, co czyni gorozwiązanie zastępcze typu drop-in do produkcji SMT dużych objętości.
Zstabilna induktancja 350 μH, niska strata wstawienia i zoptymalizowana strata zwrotu,, LP5007NL zapewniaczystych schematów oczu, niskiego ruchu i niezawodnej transmisji danych 1000Base-T.
OptymalizowanyWydajność DCMR i przesłuchu krzyżowegoskutecznie tłumićhałas w trybie wspólnym i EMI, wspierającesolidna komunikacja w hałaśliwych środowiskach przemysłowych.
Zbudowane do:Temperatura pracy od 0 do +70 °C, LP5007NL dostarczadługoterminowa stabilnośćw trudnych warunkach, takich jak:automatyka fabryczna, kamery IP na zewnątrz i bramy przemysłowe.
LP5007NL zapewniakompatybilność pin-to-pin i elektrycznaz głównymi modelami przemysłowymi, w tym:
To zapewniabezproblemowa kwalifikacja z drugiego źródła i bezryzykowna dywersyfikacja łańcucha dostaw.
| Parametry | Symbol | Warunki badania | Min. | Rodzaj | Maksymalnie | Jednostka |
|---|---|---|---|---|---|---|
| Wskaźnik obrotowy | n | 1CT: 1CT | / | 1:1 | ± 5% | / |
| Indukcja OCL | L | 100 kHz, 100 mV, 8 mA prądu stałego | 350 | / | / | μH |
| Utrata wstawienia | IL | 1 ‰ 100 MHz | / | / | ¥1.0 | dB |
| Strata zwrotu | RL | 1 ̊30 MHz | ¥18 | / | / | dB |
| Strata zwrotu | RL | 40 MHz | ¥16 | / | / | dB |
| Strata zwrotu | RL | 50 MHz | ¥12 | / | / | dB |
| Strata zwrotu | RL | 60 ∼ 80 MHz | ¥10 | / | / | dB |
| Wystarczy: | CT | 1 ‰ 100 MHz | ¥30 | / | / | dB |
| Różnica od odrzucenia w trybie zwykłym | DCMR | 1 ‰ 100 MHz | ¥30 | / | / | dB |
| Hi-Pot | / | 60 s | 1500 | / | / | Vrms |
W sprawieModuł transformatora LP5007NL 1000M BASE-T LANzapewniawysokiej niezawodności, optymalizowane dla SMT, kompatybilne rozwiązanie typu drop-indlaGigabit Ethernet, łącznik RJ45 i projekty PHYZ.doskonała wydajność elektryczna, zakres temperatur klasy przemysłowej i szeroka kompatybilność krzyżowa, LP5007NL zapewniastabilna wydajność sieci i bezpieczne zaopatrzenie w łańcuch dostaw.
| Parametry | Opis |
|---|---|
| Producent | LINK-PP |
| Numer części | LP5007NL |
| Rodzaj produktu | Moduł transformatora LAN |
| Porty | 1 |
| Prędkość | 10/100/1000Baza-T |
| Wstawianie | SMT |
| Opakowanie | Taśma i rolka |
| Status | Aktywny |
Jako profesjonalny producent komponentów magnetycznych LINK-PP wprowadza nową gamę modułów magnetycznych dla sieci LAN. Są one zoptymalizowane do stosowania w aplikacjach LAN (lokalnej sieci).Inne odpowiednie zastosowania obejmują HubProtokół Ethernet jest wspólną podstawą komunikacji danych. Moduły magnetyczne 1000base-t są zgodne ze standardem IEEE 802.3.10 Base-T z 10 Mbit/sLP5007NL zapewnia różne współczynniki obrotu i 350uH min OCL.Wspiera rozszerzony zakres temperatury pracy od 0 °C do +70 °C.
