LPJD5011BENL Pionowe gniazdo RJ45 ze zintegrowanym magnesem 10/100Base-T

Złącze RJ45 pionowe LPJD5011BENL z zintegrowaną elektroniką magnetyczną obsługuje Ethernet 10/100 Base-T. Port 1x1, izolacja 1500Vrms, diody LED, idealne do routerów, przełączników i zastosowań LAN na płycie głównej.

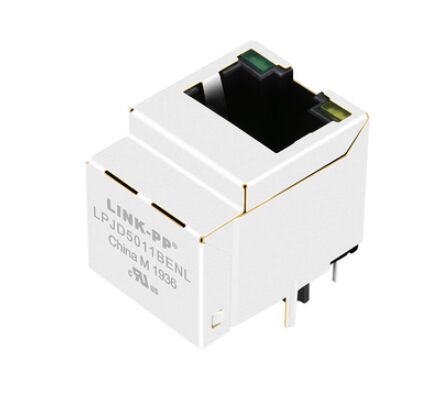

Złącze RJ45 pionowe LPJD5011BENL z elektroniką magnetyczną - przegląd

The LPJD5011BENL to wysokowydajne pionowe złącze RJ45 z zintegrowaną elektroniką magnetyczną, specjalnie zaprojektowane do zastosowań Ethernet 10/100 Base-T. Zaprojektowany zgodnie z normami IEEE 802.3, ten kompaktowy jack LAN 1x1 upraszcza układ PCB, redukuje zakłócenia EMI i poprawia integralność sygnału.

Jest szeroko stosowany w urządzeniach SOHO, LAN na płycie głównej (LOM), przełącznikach i routerach, co czyni go niezawodnym wyborem dla producentów sprzętu sieciowego poszukujących stabilnej wydajności i efektywności kosztowej.

Specyfikacje elektryczne @25℃

1. Przełożenie (RX/TX): 1CT:1CT ±5%

2. Indukcyjność obwodu otwartego (OCL): ≥350µH @100kHz

3. Tłumienie wtrąceniowe: ≤ -1,2 dB (1–100 MHz)

4. Tłumienie odbiciowe:

• 1–30 MHz: ≥ -16 dB
• 30–60 MHz: ≥ -12 dB
• 60–80 MHz: ≥ -10 dB
• 80–100 MHz: ≥ -8 dB

5. Przesłuch: ≤ -30 dB

6. Tłumienie sygnału różnicowego mody wspólnej: ≤ -30 dB

7. Napięcie izolacji: 1500Vrms (PHY do linii)

Specyfikacje te zapewniają stabilną transmisję danych, zredukowany szum i wysokie tłumienie EMI, co jest kluczowe dla niezawodności Ethernet.

LPJD5011BENL 10/100Base-T Karta katalogowa pionowego złącza RJ45

Karta katalogowa pionowego złącza RJ45 LPJD5011BENL - Układ PCB

Karta katalogowa pionowego złącza RJ45 LPJD5011BENL - Schemat

Materiały i jakość wykonania

• Obudowa: PBT + 30% włókna szklanego (UL94V-0)
• Kontakty: Mosiądz fosforowy (C5210R-EH)
• Piny: Mosiądz (C2680R-H)
• Ekran: Stal nierdzewna SUS304
• Pokrycie kontaktów: Złoto 6µ"/15µ"/30µ" opcjonalnie

Zapewnia doskonałą trwałość, odporność na korozję i długie cykle łączenia
