Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO9001,SGS,UL,CE,REACH

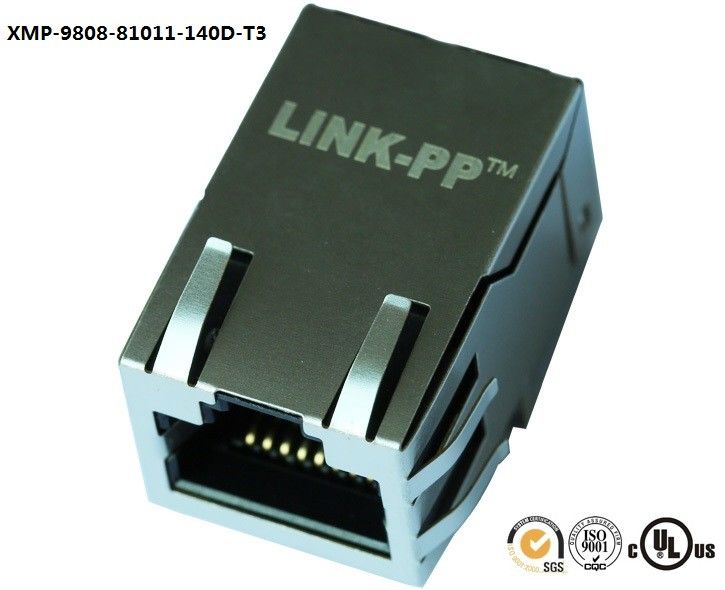

Numer modelu: XMP-9808-81011-140D-T3
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.09-$1.85
Szczegóły pakowania: Opcjonalne
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
Szybkie Szczegóły
Złącza magnetyczne Power Over Ethernet (PoE) z funkcją Tab-Up i Tab-Down z / bez zakładek LED i EMI
Konfiguracje jednoportowe, wieloportowe i stackable (Thru-hole)
Zmniejsza liczbę komponentów, które mają zostać umieszczone na planszy
Uwalnia przestrzeń na pokładzie i oferuje ochronę sygnału
Redukcja szumów w systemie
Zwiększona niezawodność i optymalna wydajność systemu
Korzyści wynikające z posiadania krótszych ścieżek sygnałowych i zwiększenia niezawodności w systemach zawierających mniej komponentów
Pomaga producentom osiągnąć cele związane z redukcją kosztów
Dane techniczne
Charakterystyka | XMP-9808-81011-140D-T3 10/100 MAG Wejście boczne POE Złącze RJ45 krzyżowe Kod XPJH-01D-4-P23-170-4 |
2) SMD, THT i THT z USB | |
3) 350 μH min, OCL z odchyleniem 8 mA | |
4) Zgodny z IEEE 802.3 | |
5) Rozszerzony zakres temperatur 0 ° c ~ 70 ° c (lub -40 ° c ~ + 85 ° c) dostępny | |
6) PoE / PoE + (350mA ~ 720mA) | |
Działanie / zastosowanie | × Modemy DSL |
Wbudowany komputer | |
Aplikacje LAN | |
Hub, router, przełączniki | |
AVR, DVR | |
Parametry elektryczne | |
Ekranowany | z / bez |
Funkcje zakończenia | |
EMI Finger | z / bez |
Metoda zakończenia | Lutować |
Funkcje ciała | |
DOPROWADZIŁO | z / bez |
EMI Fingers - Top and Sides | z / bez |
Orientacja zatrzasku | Tape UP / Down |
Długość ogona PCB | 3,5 ± 0,5 mm |
Wysokość powyżej deski | Opcjonalny |
Funkcje kontaktowe | |
Wstępnie załadowany | TAK |
Rodzaj zakończenia kontaktu | Przez otwór |
Styl złącza | Jacek |
Liczba rdzeni | 8 |
Standardy przemysłowe | |
Proces lutowania bezołowiowego | Fala lutownicza o temperaturze do 265 ° C |
Historia zgodności RoHS / elv | Zawsze był zgodny z RoHS |
Warunki użytkowania | |
Dotyczy | Płytka drukowana |
Warunki środowiska | Powierzchnie biurowe |
Temperatura robocza (° c) | 0 ° c ~ 70 ° c / -40 ° c ~ + 85 ° c |
Inne funkcje | |
Obwód magnetyczny | 3D15 |
Wskaźnik stanu | DOPROWADZIŁO |
Lewy kolor diody LED | Opcjonalny |
Właściwy kolor diody LED | Opcjonalny |
Odłączanie kondensatora | z / bez |
Tylna karta naziemna PCB | z / bez |
Singal Lead Quantity | 8 |
Nowe arkusze danych | E-mail Zapytanie do Summer@link-PP.com |
Inne Nazwa | XPJH-01D-4-P23-170-4 |
LINK-PP RJ45 Zaprojektowany dla BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
tania, otwarta, wspierana przez społeczność platforma programistyczna dla programistów i hobbystów ARM® Cortex ™ -A8.
LINK-PP ------------ Wyznaczony dostawca i zwolennik systemu wbudowanego dla Ti
Możemy również podać poniższy numer części | |
XMP-9808-81011-140D-T3 | XPJH-01D-4-P23-170-4 |
XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
XMPH-SC851-901NL | XMG-TRJ4190GENL |
XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
XMP-9808-81011-140D-T3 Złącze POE RJ45 dostępne z LINK-PP | |
Typ Montaż PCB | Thru-Hole (THT) |
Liczba portów | 1, 2 i 4 porty i piętrowalne 2x1, 2x2, 2x4, 2x6 i 2x8 |
Tarcza i Unshield | Dostępne w Shield i Unshield |
Typ złącza | RJ45 |
PoE | Zintegrowany system Power Over Ethernet |
Magnetyka | Zintegrowany magnetycznie |
Prędkość magnetyczna | Magnetyzacja 10 / 100Mbps i 1000Mbps |
Opakowanie | Opcje tacy |
Lokalizacja karty | Opcje Tab Up i Tab Down |
Kolor diody LED | Opcjonalny |
Liczba pozycji | 8 i 10 pozycji lub innych |
Liczba kontaktów | 8 i 10 kontaktów lub innych |
Zgodny z RoHS | tak |
Temperatura lutowania | 230 TO 240 degr.C 5-10 SEKUND |
Opcja wysokiej temperatury lutowniczej | 260 degr.C 5-10 SEKUND |
Opcja wysokiej temperatury | -40 do +85 stopni F |
temperatura robocza | -0 do 70 stopni C |
XMP-9808-81011-140D-T3 10 / 100M Wejście boczne Złącze RJ45 POE Cross XPJH-01D-4-P23-170-4
