Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO9001,SGS,UL,CE,REACH

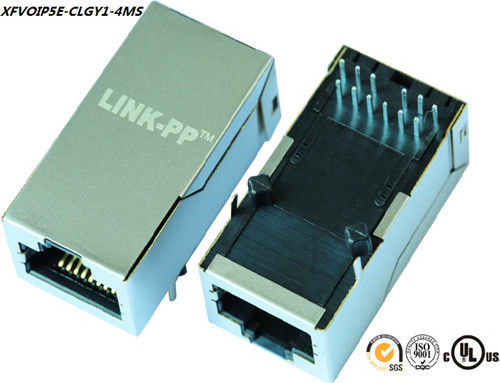

Numer modelu: XFVOIP5E-CLGY1-4MS
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.09-$1.85
Szczegóły pakowania: Opcjonalne
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
Numer części: |
XFVOIP5E-CLGY1-4MS |
LINK-PP PN: |
LPJ4514GENL |
Liczba portów: |
1X1 |
Zatrzask: |
Na dół |
Próbki: |
Darmowe |
Plik: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Numer części: |
XFVOIP5E-CLGY1-4MS |
LINK-PP PN: |
LPJ4514GENL |
Liczba portów: |
1X1 |
Zatrzask: |
Na dół |
Próbki: |
Darmowe |
Plik: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Dane techniczne
Złącza magnetyczne Power Over Ethernet (PoE) z zakładkami i zakładkami z / bez zakładek LED i EMI
Konfiguracje jednoportowe, wieloportowe i stackable (Thru-hole)
Zmniejsza liczbę komponentów, które mają zostać umieszczone na planszy
Uwalnia przestrzeń na pokładzie i oferuje ochronę sygnału
Redukcja szumów w systemie
Zwiększona niezawodność i optymalna wydajność systemu
Korzyści wynikające z posiadania krótszych ścieżek sygnałowych i zwiększenia niezawodności w systemach zawierających mniej komponentów
Pomaga producentom osiągnąć cele związane z redukcją kosztów
Złącze RJ45 z pojedynczym portem i zintegrowanymi magnesami 10/100 Base-T, zielono / żółtymi diodami LED, Tab Down, RoHS | |
Numer części LINK-PP | LPJ4514GENL |
XFMRC Numer części | XFVOIP5E-CLGY1-4MS / XFVOIP5E-CLxu1-4MS |
Application-Lan | ETHERNET (NoN PoE) |
AutomDX | TAK |
Bst Circuit | TAK |
Konfiguracja RX | T, C |
TX konfiguracji | T, C |
Skontaktuj się z powierzchnią krycia | GOLD 6u "/ 15u" / 30u " |
Rdzenie na port | 4 |
Diody | BRAK DIOD |
Opcja LED | ZIELONY ŻÓŁTY |
Zatrzask | TAB DOWN |
Liczba portów | 1X1 |
PCB | FR4 |
Kąt montażu PCB | WEJŚCIE SIDE |
Postulat mocowania PCB | T POST |
Wysokość opakowania (cale) | 0,528 |
Wysokość opakowania (mm) | 13,40 |
Długość pakietu (cale) | 0,838 |
Długość pakietu (mm) | 21,30 |
Szerokość opakowania (cale) | 0,626 |
Szerokość opakowania (mm) | 15.90 |
Typ pinezki | THT SOLDER |
Zgodny z RoHS | YES-RoHS-5 Z OCHRONNYM WYŁĄCZENIEM Z LUTU |
Szukaj | TAK |
Karty EMI z osłoną | Z |
Prędkość | 10/100 BASE-T |
Temperatura | - 40 TO + 85 ℃ |
Włącza stosunek RX | 1CT: 1CT |
Włącza współczynnik TX | 1CT: 1CT |
Arkusze danych | E-mail Zapytanie do Summer@link-PP.com |
LINK-PP RJ45 Zaprojektowany dla BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
tania, otwarta, wspierana przez społeczność platforma programistyczna dla programistów i hobbystów ARM® Cortex ™ -A8.
LINK-PP ------------ Wyznaczony dostawca i zwolennik systemu wbudowanego dla Ti
Możemy również podać poniższy numer części | |
XFVOIP5E-CLGY1-4MS | LPJ4514GENL |
XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
XMPH-SC851-901NL | XMG-TRJ4190GENL |
XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
XFVOIP5E-CLGY1-4MS Złącze POE RJ45 dostępne z LINK-PP | |
Typ Montaż PCB | Thru-Hole (THT) |
Liczba portów | 1, 2 i 4 porty i piętrowalne 2x1, 2x2, 2x4, 2x6 i 2x8 |
Tarcza i Unshield | Dostępne w Shield i Unshield |
Typ złącza | RJ45 |
PoE | Zintegrowany system Power Over Ethernet |
Magnetyka | Zintegrowany magnetycznie |
Prędkość magnetyczna | Magnetyzacja 10 / 100Mbps i 1000Mbps |
Opakowanie | Opcje tacy |
Lokalizacja karty | Opcje Tab Up i Tab Down |
Kolor diody LED | Opcjonalny |
Liczba pozycji | 8 i 10 pozycji lub innych |
Liczba kontaktów | 8 i 10 kontaktów lub innych |
Zgodny z RoHS | tak |
Temperatura lutowania | 230 TO 240 degr.C 5-10 SEKUND |
Opcja wysokiej temperatury lutowniczej | 260 degr.C 5-10 SEKUND |
Opcja wysokiej temperatury | -40 do +85 stopni F |
temperatura robocza | -0 do 70 stopni C |
