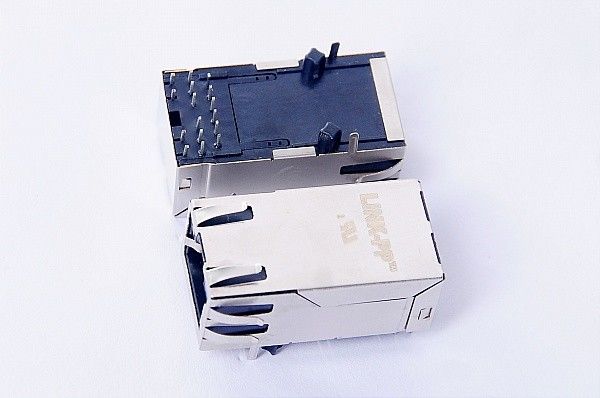

0826-1X1T-GJ-F 10/100BASE-T PoE+ (30W) Podłączka RJ45 MagJack

Szczegóły Produktu

Miejsce pochodzenia: CHINY

Nazwa handlowa: LINK-PP

Orzecznictwo: UL,ROHS,Reach,ISO

Numer modelu: 0826-1X1T-GJ-F

Dokument: LPJK6003AONL.pdf

Warunki płatności i wysyłki

Minimalne zamówienie: 50/500/1000

Cena: $ 1.68

Szczegóły pakowania: 50szt/Taca, 1200pcs/karton

Czas dostawy: W magazynie

Zasady płatności: TT, NET30/60/90 dni

Możliwość Supply: 4600K.PCS / miesiąc

Uzyskaj najlepszą cenę
Podkreślić:

0826-1X1T-GJ-F

,

30W PoE + RJ45 magnesowy gniazdo

,

Złącze 10/100Base-T PoE+ RJ45

Numer części:
0826-1X1T-GJ-F
Typ produktu:
Zintegrowany moduł złącza
Liczba portów:
1×1
Prędkość:
10/100base-t
Ocena PoE:
POE+ 30W
Konfiguracja portu:
Zakładka w górę
Typ mocowania:
Przez dziurę
Zakładki EMI:
TAK
Typ diody:
OG/Y
Temperatura pracy:
-40°C do +85°C
Numer części:
0826-1X1T-GJ-F
Typ produktu:
Zintegrowany moduł złącza
Liczba portów:
1×1
Prędkość:
10/100base-t
Ocena PoE:
POE+ 30W
Konfiguracja portu:
Zakładka w górę
Typ mocowania:
Przez dziurę
Zakładki EMI:
TAK
Typ diody:
OG/Y
Temperatura pracy:
-40°C do +85°C
0826-1X1T-GJ-F 10/100BASE-T PoE+ (30W) Podłączka RJ45 MagJack


The Bel Fuse 0826-1X1T-GJ-F to pojedynczy port (1x1) zintegrowany moduł złączowy (ICM) zaprojektowany do wytrzymałych przemysłowych sieci Fast Ethernet i Power over Ethernet Plus (PoE+ / IEEE 802.3at) wdrożeń. Wyposażony w zintegrowaną elektronikę z 1CT:1CT stosunkiem zwojów, rozszerzonym zakresem temperatur pracy od -40°C do +85°C, oraz standardowym profilem Tab-Up, ten konektor dostarcza ciągłą moc do 720 mA @ 57 VDC (30 W), zapewniając jednocześnie izolację dielektryczną 2250 VDC.




Kluczowe cechy 0826-1X1T-GJ-F 30W PoE+ Magjack


  • Prędkość Ethernet: 10/100BASE-T Fast Ethernet
  • Moc dostarczania: Zgodny z IEEE 802.3at PoE+ (30W, 720 mA ciągłe @ 57 VDC; 1,2 A @ 57 VDC szczytowe przez 200 ms)
  • Orientacja mechaniczna: Kąt prosty / Poziomy, Tab-Up (Zatrzask w górę)
  • Temperatura pracy: Klasa przemysłowa -40°C do +85°C
  • Status optyczny: Podwójna konfiguracja LED — LED 1 (żółty) & LED 2 (dwukolorowy pomarańczowo-zielony)
  • Izolacja dielektryczna: Napięcie izolacji HiPot 2250 VDC (100% testowane produkcyjnie)
  • Zgodność: Zgodny z RoHS, uznany przez UL (pliki #E196366 i #E169987), zgodny z wnęką FCC




Szczegółowa specyfikacja elektryczna


Parametr Wartość specyfikacji Warunek testu / Uwagi
Stosunek zwojów (TP1 i TP2) 1CT : 1CT (±2%) Kanały nadawcze i odbiorcze
Indukcyjność obwodu otwartego (OCL) 350 μH Min. @ 100 kHz, 100 mVrms, 11 mA DC Bias
Tłumienie wtrąceniowe -1,1 dB Max. (0,1–1 MHz)
-0,8 dB Max. (1–65 MHz)
-1,2 dB Max. (65–100 MHz)
W całym zakresie częstotliwości pracy
Straty powrotne -18 dB Min. (0,5–40 MHz)
-(12 + 20 log(f/80 MHz)) dB (40–100 MHz)
Impedancja systemu: 100 Ω
Tłumienie zakłóceń współbieżnych (CM do CM) -30 dB Min. 100 kHz–100 MHz
Tłumienie zakłóceń współbieżnych do różnicowych (CM do DM) -35 dB Min. 100 kHz–100 MHz
Zbalansowany prąd linii DC 720 mA Max. Ciągły @ 57 VDC
1,2 A Max. przez 200 ms @ 57 VDC
Zaprojektowany do zastosowań IEEE 802.3at PoE+
Izolacja wysokonapięciowa (HiPot) 2250 VDC 100% testowane produkcyjnie




Rysunek 0826-1X1T-GJ-F 1X1 MagJack


0826-1X1T-GJ-F 1X1 MagJack Drawing


0826-1X1T-GJ-F 1X1 MagJack Drawing


0826-1X1T-GJ-F 1X1 MagJack Drawing




Specyfikacje mechaniczne, obudowy i produkcyjne


  1. Materiał obudowy: Wysokotemperaturowy termoplast PA, czarny, klasa palności UL 94V-0.
  2. Obszar styku: 50 mikrocale twardego złota na 30 mikrocale niklu pod powłoką dla maksymalnej niezawodności połączenia.
  3. Konstrukcja ekranu: Stop miedzi z ciągłą powłoką niklową; przewody uziemiające są wstępnie cynowane, aby poprawić integralność połączenia lutowanego na fali.
  4. Ogólne wymiary obrysu: Długość: 1,290" [32,77 mm] × Szerokość: 0,642" [16,31 mm] × Wysokość: 0,536" [13,61 mm].
  5. Zalecenie wycięcia panelu: Sugerowany otwór ramki to 0,672" [17,07 mm] szerokości × 0,551" [14,00 mm] wysokości.
  6. Profil lutowania: Zalecany do standardowego lutowania na fali; maksymalna temperatura fali 260°C Max przez 10 sekund Max.
  7. Standardowe opakowanie: 40 sztuk na tacę, 10 tac na karton zbiorczy (400 sztuk/karton).




Zasady integracji inżynierskiej i układu PCB dla 0826-1X1T-GJ-F ICM


1. Terminacja i izolacja Boba Smitha


Urządzenie integruje cztery wewnętrzne rezystory terminujące 75 Ω, cztery kondensatory blokujące DC 22 nF / 100 V oraz kondensator wysokiego napięcia 1000 pF / 2 kV podłączony do zewnętrznego ekranu jako część sieci terminującej Boba Smitha.


Podczas trasowania PCB należy trzymać szybkie pary różnicowe Ethernet z dala od szumiących ścieżek zasilania i węzłów przełączających, szczególnie pod i wokół obszaru wykluczenia konektora. Utrzymanie separacji od ścieżek o wysokim dV/dt i wysokim prądzie pomaga zmniejszyć sprzężenie szumów współbieżnych i zachować integralność sygnału.


2. Trasowanie ścieżki zasilania PoE+


Ścieżki zasilania PoE są wyprowadzone przez dedykowane połączenia VC na pinach 13, 14, 15 i 16. Piny te zapewniają dostęp do odpowiednich ścieżek zasilania pary Ethernet dla zewnętrznego obwodu PoE PD lub PSE.


Należy używać wystarczająco szerokich ścieżek miedzianych lub płaszczyzn dla ścieżki prądu PoE i dobrać miedź PCB zgodnie z wymaganym prądem, grubością miedzi, dopuszczalnym wzrostem temperatury i długością trasowania. Urządzenie referencyjne obsługuje ciągły prąd linii zbalansowanej do 720 mA przy 57 VDC, dlatego otaczająca ścieżka zasilania PCB powinna być zaprojektowana z odpowiednim marginesem prądowym.


Należy unikać wąskich zwężeń, nadmiernej rezystancji przelotek i niepotrzebnych przejść trasowania w ścieżce prądu PoE, ponieważ mogą one zwiększyć lokalne nagrzewanie i spadek napięcia.


3. Uziemienie ekranu EMI


Należy zapewnić, aby wszystkie zakładki ekranu i zatrzaski miały krótkie, niskonapięciowe połączenie z zamierzonym uziemieniem obudowy lub strukturą uziemienia ekranu peryferyjnego.


Prawidłowe uziemienie ekranu pomaga zapewnić efektywną ścieżkę dla szumów współbieżnych i poprawia wydajność EMI na interfejsie kabla Ethernet. Należy utrzymywać ścieżki prądu ekranu krótkie i bezpośrednie, a unikać trasowania prądów powrotnych ekranu przez wrażliwe obszary masy cyfrowej lub analogowej, gdy tylko jest to możliwe.


Ostateczna metoda uziemienia powinna być skoordynowana z obudową na poziomie systemu, architekturą masy PCB, strategią ochrony ESD i wymaganiami EMC.




Zastosowanie konektora RJ45 0826-1X1T-GJ-F 10/100Base-T PoE+


  • Automatyka przemysłowa: Kamery wizyjne maszyn, programowalne sterowniki logiczne (PLC), zdalne moduły I/O wymagające zasilania PoE.
  • Inteligentne budynki i bezpieczeństwo: Zewnętrzne kamery nadzoru PTZ IP, kontrolery dostępu biometrycznego zasilane przez PoE.
  • Trudne środowiska sieciowe: Przemysłowe przełączniki Ethernet, zewnętrzne punkty dostępowe Wi-Fi (WAP), bramki IoT brzegowe pracujące w ekstremalnych warunkach termicznych (-40°C do +85°C).




Często zadawane pytania dotyczące konektora RJ45 MagJack 0826-1X1T-GJ-F


P1: Czy Bel Fuse 0826-1X1T-GJ-F obsługuje Gigabit Ethernet?

Nie. 0826-1X1T-GJ-F jest zaprojektowany specjalnie dla sieci 10/100BASE-T (Fast Ethernet). Jeśli Twoja aplikacja wymaga prędkości Gigabit (1000BASE-T), musisz wybrać serię Gigabit MagJack z 8 kanałami/4 parami, a nie tę wariant 2-parowy.


P2: Jakie jest maksymalne zasilanie PoE obsługiwane przez 0826-1X1T-GJ-F?

Konektor obsługuje PoE+ (IEEE 802.3at / Type 2), dostarczając do 30 Watów. Obsługuje zbalansowany ciągły prąd linii 720 mA @ 57 VDC i szczytowy prąd rozruchowy do 1,2 A @ 57 VDC przez 200 ms.


P3: Jaka jest orientacja zatrzasku dla tego konektora RJ45?

0826-1X1T-GJ-F posiada orientację portu Tab-Up (zatrzask w górę). Ta konstrukcja umożliwia łatwe odłączanie kabla od góry, co jest szczególnie korzystne w przypadku sprzętu montowanego na szynie DIN i podstawie, gdzie prześwity od dołu są ograniczone.


P4: Jak działają diody LED w 0826-1X1T-GJ-F?

LED 1 (piny 17/18) to jednokolorowa żółta dioda LED. LED 2 (piny 19/20) to dioda dwukolorowa emitująca kolor pomarańczowy, gdy pin 19 jest dodatni, i zielony, gdy pin 20 jest dodatni. Obie działają przy standardowych prądach napędu 20 mA.
