Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 0813-1X1T-43-F
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: $0.06-$0.35
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: na statku magazynowym dzisiaj
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / miesiąc
Typ produktów: |
MagJacks (ICM) |
Numer części: |
0813-1X1T-43-F |
Liczba portów: |
1x1 |
Prędkość: |
1000base-t |
Zakładki EMI: |
Z |
Prowadzony: |
bez |
Zgodny z Rohs: |
TAK – RoHS |
Temperatura pracy: |
0 ~ +70ºC |
Typ produktów: |
MagJacks (ICM) |
Numer części: |
0813-1X1T-43-F |
Liczba portów: |
1x1 |
Prędkość: |
1000base-t |
Zakładki EMI: |
Z |
Prowadzony: |
bez |
Zgodny z Rohs: |
TAK – RoHS |
Temperatura pracy: |
0 ~ +70ºC |

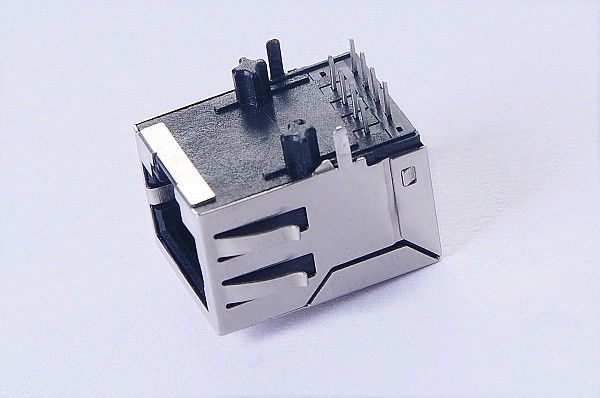

0813-1X1T-43-F to wysokiej wydajności, jedno-port (1x1) RJ45 Integrated Connector Module (ICM) zaprojektowany dla aplikacji 1000BASE-T (Gigabit Ethernet).Ten MagJack® łączy w sobie korzyści z wysokiej gęstości standardowego złącza RJ45 z precyzyjnie zaprojektowanymi magnetykami, zapewniając doskonałą integralność sygnału, tłumienie EMI i izolację galwaniczną w jednym, oszczędnym na powierzchni komponentzie PCB.
| Parametry | Specyfikacja |
|---|---|
| Nazwa produktu | 0813-1X1T-43-F RJ45 Z magnetyką |
| Rodzaj | MagJack / ICM |
| Liczba portów | 1x1 |
| Prędkość | 1000BASE-T. |
| Profil wysokości | Standardowy |
| LED | - Nie, nie. |
| Konfiguracja portu | Zakładkę w dół |
| Ocena PoE | Nie PoE |
| Rodzaj montażu | Przez górę Hole |
| Temperatura pracy | 0°C do +70°C |
| Tabliczki EMI | - Tak, proszę. |
| Zgodność z RoHS | - Tak, proszę. |
0813-1X1T-43-F to 1x1 RJ45 MagJack (Integrated Connector Module, ICM) zaprojektowany dla aplikacji Ethernet 1000BASE-T. Łączy w sobie konektor RJ45 i magnetyk w jednym kompaktowym rozwiązaniu.pomoc w uproszczeniu projektowania PCB, zmniejsza złożoność układu i obsługuje niezawodną wydajność Gigabit Ethernet.
Zbudowany ze standardowym profilem wysokości, ustawionym w dół, i montażem przez otwór,ten złącze jest praktycznym wyborem dla urządzeń sieciowych, które wymagają stabilnego utrzymania mechanicznego i niezawodnej integralności sygnałuZawiera również karty EMI i jest zgodny z RoHS, co sprawia, że nadaje się do nowoczesnych projektów sieci przemysłowych i handlowych.
1- Zwraca się stosunek
TP1: 1CT: 1CT ± 2%
TP2: 1CT: 1CT ± 2%
TP3: 1CT: 1CT ± 2%
TP4: 1CT: 1CT ± 2%
2. OCL@ 100kHz / 100mVRMS: 8mA prędkość prądu stałego: 350μH min.
3. Strata wstawienia
0.1MHz do 1MHz: -1,1 dB maksymalnie
1MHz do 65MHz: maksymalnie -0,5 dB
65 MHz do 100 MHz: maksymalnie -0,8 dB
100 MHz do 125 MHz: maksymalnie -1,2 dB
4. Strata zwrotu (minimalna)
00,5 MHz do 40 MHz: -18 dB
40MHz do 100MHz: -12 + 20log ((f/80MHz) dB
5. Powszechny tryb do odrzucenia powszechny tryb:100 kHz do 100 MHz: -30 dB min.
6. Wypuszczanie od trybów wspólnych do trybów różnicowych:100 kHz do 100 MHz: -35 dB min
7. Hipot / Isolacja napięcie:1500 Vrms lub 2250 VDC
MagJack 0813-1X1T-43-F jest uniwersalnym rozwiązaniem dla szerokiej gamy urządzeń z możliwością obsługi sieci Ethernet, w tym:
Ten złącze RJ45 z magnetyką jest idealny do:
Ponieważ magnesy są zintegrowane z złączem, konstrukcja może być bardziej kompaktowa i łatwiejsza w obsłudze.
Część ta została zaprojektowana do 1000BASE-T, co sprawia, że jest ona dobrze dopasowana do szybkich łączy Ethernet z miedzi.
Konfiguracja tab down i brak wsparcia w projekcie LED usprawniły układ przedniej panelu i tablicy.
Wbudowane karty EMI pomagają poprawić kontrolę hałasu i wspierają bardziej solidną wydajność systemu.
Z zgodnością RoHS, ten złącze spełnia nowoczesne wymagania środowiskowe i produkcyjne.
