Numer modelu: JK0-0177NL
Dokument: LPJK2064A9NL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50szt
Cena: Supportive
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / miesiąc
Pinout: |
JK0-0177NL |
PN: |
LPJK2064A9NL |
Szybkość transmisji danych: |
1000base-t |
Zgodny z dyrektywą RoHS: |
Tak |
Liczba kanałów/portów: |
1x1 |
Darmowe próbki: |
Dostępny |
Styl montażu: |
Przez dołek |
Zakres temperatur: |
0/+70 ° C. |
Napięcie izolacji: |
2250 V prądu stałego |
Współczynnik zakrętów: |
1ct: 1ct |
Pinout: |
JK0-0177NL |
PN: |
LPJK2064A9NL |
Szybkość transmisji danych: |
1000base-t |
Zgodny z dyrektywą RoHS: |
Tak |
Liczba kanałów/portów: |
1x1 |
Darmowe próbki: |
Dostępny |
Styl montażu: |
Przez dołek |
Zakres temperatur: |
0/+70 ° C. |
Napięcie izolacji: |
2250 V prądu stałego |
Współczynnik zakrętów: |
1ct: 1ct |

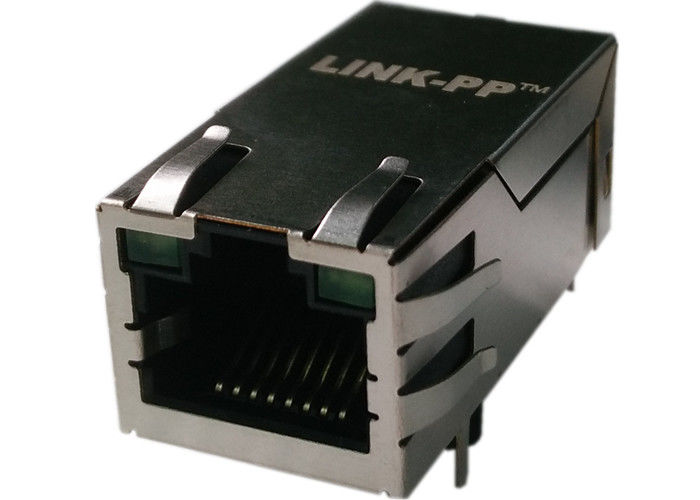

JK0-0177NL to wysokiej wydajności, jedno-port (1x1) Gigabit (1000BASE-T) RJ45 Integrated Connector Module (ICM) z zastrzeżonej serii PulseJackTM.Zbudowany z zaawansowaną architekturą wewnętrzną z 12 dyskretnymi pinami sygnałowymi i 4 odizolowanymi pinami zasilania PoE +, JK0-0177NL jest w pełni zgodny ze specyfikacjami IEEE 802.3at / IEEE 802.3bt.
Zapewnia maksymalnie 35 W ciągłego zasilania w miejscu PSE (15 W ≈ 30 W w miejscu PD) w ciągu 2 lub 4 par przy jednoczesnym utrzymaniu solidnej izolacji dielektrycznej 2250 VDC.Wyposażone w wiodącą w branży 350 μH minimalną indukcję otwartego obwodu (OCL) zweryfikowaną w warunkach 20 mA stronowego przesunięcia prądu stałego, JK0-0177NL zapewnia zerowe nasycenie rdzenia w konfiguracjach PoE o dużej mocy.jest zoptymalizowany dla sprzętu sieciowego o wysokiej gęstości, kamery bezpieczeństwa IP, inteligentne sterowniki budynków i punkty dostępu przedsiębiorstw.
| Specyfikacja | Wartość parametru | Standardy i notatki techniczne |
| numer części (MPN) | JK0-0177NL | Bez ołowiu, zgodne z RoHS |
| Konfiguracja portu | Jednorazowy port (1x1), zamknięcie (Tab-Up) | Standardowy profil |
| Wskaźnik transmisji danych | 1000BASE-T (Gigabit Ethernet) | Kompatybilny z tyłu z 10/100BASE-T |
| Technologia montażu | Wyroby z materiałów chemicznych | Wyniki badania: |
| Struktura szpilki | Array 16-pin (12 sygnałów + 4 pinów PoE) | Izolowane szlaki zasilania i danych |
| Wskaźnik obrotowy | 1CT: 1CT (przesyłanie i odbieranie) | Wyważona konstrukcja różnicowa |
| Temperatura pracy | 0°C do +70°C (klasy handlowej) | Temperatura przechowywania: -40°C do +85°C |
| Poziom wrażliwości na wilgoć | MSL 1 (nieograniczona żywotność podłogi) | Nie wymaga specjalistycznego gotowania |
| Metryczny | Specyfikacja | Zgodność i warunki badań |
| Wsparcie dla standardów PoE | IEEE 802.3at (PoE+) i IEEE 802.3bt | Architektura zasilania 2-pary i 4-pary |
| Wskaźnik mocy ciągłej |
35W PSE 15W ~ 30W PD Site |
Kontynuacja pracy @ 70°C otoczenia |
| Wspierany zakres mocy |
30W~80W Konfiguracja systemu |
Maksymalna zdolność obsługi w parach |
| Izolacja dielektryczna (Hipot) | 2250 VDC | @ 60 Hz, 1 minuta (100% przetestowana produkcja) |
| Indukcja otwartego obwodu (OCL) | 350 μH Minimum | 100 kHz, 100 mV, @ 20 mA Bias prądu stałego (strona linii) |
| Strata wstawienia (TX/RX) | -1,0 dB Typowe | 1 MHz do 100 MHz |
Strata zwrotu (100Ω±15Ω)
|
-16 dB Typ. @ 30 MHz -12 dB Typ. @ 60 ≈ 80 MHz -10 dB Typ. @ 100 MHz |
Zastosowanie impedancji wysokiej integralności sygnału |
| Odparcie dźwięku krzyżowego |
-44 dB Typ. @ 30 MHz -37 dB Typ. -33 dB Typ. @ 100 MHz |
Wewnętrzna izolacja magnetyczna pary do pary |
| Odmowa w trybie wspólnym (CMR) |
-27 dB Typ. @ 1 ¢50 MHz -20 dB Typ. @ 50130 MHz |
Wyeliminowanie EMI szerokiego spektrum |
| Składnik | Specyfikacja materiału i pokrycia | Metryka trwałości/wydajności |
| Obudowa tarczy |
O szerokości przekraczającej 10 mm 20 ‰ 40 μl pokrywka niklowa |
Zewnętrzne gniazda EMI do wiązania podwozia |
| Kontakty sygnałowe | Fosfor Brąz | Obszar kontaktowy: 30 μ-calowy złoto twarde ponad 30 ‰ 50 μ-calowy nikel |
| Wyroby lutowe |
Złoża Mat Finish over Płytka podłoża z niklu |
Wysoka łatwość spawania; zapobiega tworzeniu wąsów |
| Izolator / nadwozie | Termoplastyczne o wysokiej temperaturze | Wskaźnik łatwopalności: UL 94 V-0 |
|
/ Parzenie Siła nieporównywalna |
5 funtów (2,268 kg) Maksymalnie | Gładkie wstawianie ze standaryzowanymi wtyczkami RJ45 |
| Trwałość mechaniczna | Minimum 500 cykli wstawiania | Zgodne z wymogami części 68 FCC |
| Siła zatrzymania wtyczki | 20 funtów (9,072 kg) Minimum | Bezpieczne zatrzymanie zamka przed ciężkim ciągnięciem kabli |
| Zintegrowane diody LED (L / R) | Po lewej: Żółto-zielone (dwukolorowe) Po prawej: Zielony |
Standardowy prąd naprzódIF=20 mA
|
Większość powszechnych Gigabit ICM jest oceniana tylko na 11 mA prądu stałego według standardowego standardu IEEE 802.3.
Pulse JK0-0177NL gwarantuje minimum 350 μH OCL przy przesunięciu prądu stałego 20 mA, zapewniając prawie dwukrotnie większy margines nasycenia niż konwencjonalne złącza.stabilizuje straty zwrotu wysokiej częstotliwości, a także całkowicie eliminuje upuszczanie pakietów lub pukanie łączy w długich przejazdach kablowych (do 100 metrów).
W przeciwieństwie do powszechnych zintegrowanych złączy, które łączą centralne kleszcze wewnętrznych śladów sygnału, JK0-0177NL posiada ekskluzywne fizyczne oddzielenie 12 pinów sygnału i 4 ciężkich pinów zasilania PoE.
Utrzymuje się absolutną odległość wolną wynoszącą ≥ 2.0 mm pomiędzy przednim obwodem linii (podwozie/podłoże osłony) a cyfrowym obwodem bocznym PHY (podłoże logiczne), aby bezpiecznie przejść badanie dielektryczne 2250 VDC.
Ponieważ moduł posiada termoplastyczną obudowę MSL 1, jest gotowy do lutowania falowym bezpośrednio z opakowania.Zalecana temperatura szczytowa wynosi maksymalnie 260°C przez okres nieprzekraczający 10 sekund.
Odpowiedź: Główną różnicą jest wskaźnik temperatury roboczej.JXK0-0177NL jest zaprojektowany z magnetycznym drutem o przedłużonej temperaturze i potem, aby wytrzymać temperatury przemysłowe (-40 ° C do + 85 ° C)Obie urządzenia mają identyczne wyłożenie, wymiary śladu i współczynniki obrotowe.
Odpowiedź: Tak. Podczas gdy JK0-0177NL początkowo był skierowany do dostaw IEEE 802.3at (PoE +) 30W w 2 parach (za pomocą połączeń linii MX1 i MX2, lub 15W przy użyciu MX3/MX4),jego wewnętrzna 4-kanałowa geometria transformatora i dedykowane 4-pin wydobycie mocy pozwalają wspierać do 30W ≈ 80W dystrybucji mocy na wszystkich 4 par pod nowszym IEEE 802.3B standard.
Odpowiedź: Gdy przez kabel Ethernet przepływają duże prądy prądu stałego, niezgodności oporu między parami przewodników generują nierównoważone przesunięcie prądu stałego w uzwojeniach transformatora.JK0-0177NL gwarantuje utrzymanie co najmniej 350 μH indukcji przy zastosowaniu przesunięcia prądu stałego 20 mA, zapobiegając nasyceniu magnetycznemu, które może zniekształcić sygnały różnicowe ethernetu i spowodować utratę pakietów.
Odpowiedź: standardowy współczynnik obrotowy 1CT:1CT we wszystkich 4 kanałach różnicowych sprawia, że JK0-0177NL jest uniwersalnie kompatybilny ze wszystkimi wiodącymi PHY Gigabit Ethernet w trybie prądu i napięcia,włącznie z układami integracyjnymi z TI, Marvell, Broadcom, Realtek i Microchip.
