Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: RB1-125BAG1A
Dokument: LPJ0013AHNL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.5-$0.8
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: w magazynie Wysyłka w ciągu 3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4200K-PCS / miesiąc
PN: |
RB1-125BAG1A |
WYPRODUKOWANO W CHINACH: |
LPJ0013AHNL |
Typ produktów: |
Złącze MagJack RJ45 z transformatorem |
Wskaźnik LED: |
Zielony żółty |
Ekranowanie EMI: |
Osłonięty |
Aplikacja Ethernet: |
10/100base-t |
Ochrona izolacji: |
wbudowany |
Typ mocowania: |
Otwór przelotowy, kąt prosty |
PN: |
RB1-125BAG1A |
WYPRODUKOWANO W CHINACH: |
LPJ0013AHNL |
Typ produktów: |
Złącze MagJack RJ45 z transformatorem |
Wskaźnik LED: |
Zielony żółty |
Ekranowanie EMI: |
Osłonięty |
Aplikacja Ethernet: |
10/100base-t |
Ochrona izolacji: |
wbudowany |
Typ mocowania: |
Otwór przelotowy, kąt prosty |

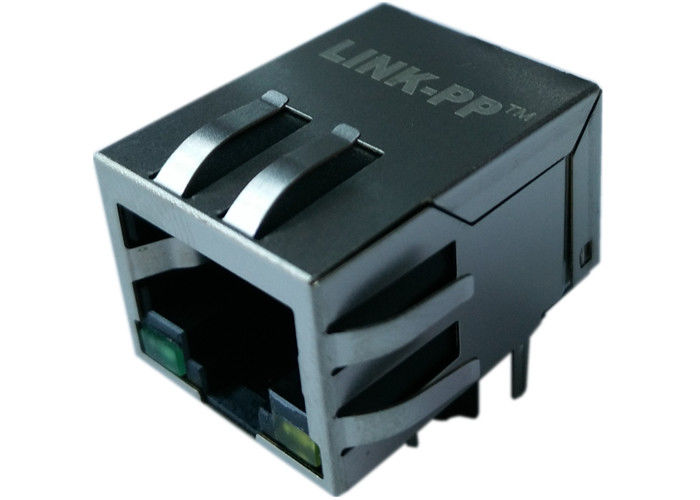

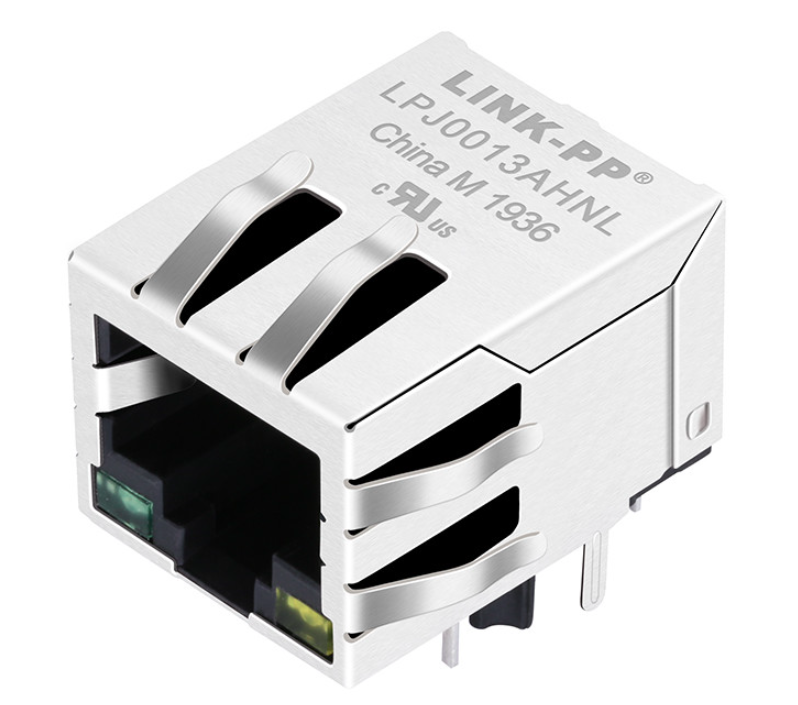

RB1-125BAG1A RJ45 1×1 z transformatorem to wysokowydajny zintegrowany złącz RJ45 MagJack przeznaczony do aplikacje Ethernet 10/100Base-T. Ten jednopunktowy, ekranowany złącz RJ45 integruje transformator LAN (magnesy), ekranowanie EMI z wypustkami uziemiającymi, oraz dwukolorowe wskaźniki LED w kompaktowej obudowie z przelotowym montażem pod kątem prostym.
Zaprojektowany dla urządzeń sieciowych Ethernet wymagających niezawodnej integralności sygnału, tłumienia zakłóceń EMI i oszczędności miejsca na płytce drukowanej, RB1-125BAG1A obsługuje funkcjonalność AutoMDIX, spełnia wymagające parametry elektryczne i zapewnia doskonałe tłumienie sygnałów wspólnych, niskie straty wtrąceniowe i ochronę izolacyjną.
Ten złącz RJ45 ze zintegrowanym transformatorem i diodami LED jest idealny do zastosowań obejmujących przełączniki Ethernet, routery, przemysłowe urządzenia sieciowe, kontrolery wbudowane, bramki IoT i urządzenia komunikacyjne.
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Złącz RJ45 z zintegrowanym transformatorem |
| Numer części | RB1-125BAG1A |
| Typ złącza | Gniazdo modułowe RJ45 (MagJack) |
| Konfiguracja | 1×1 jednopunktowe |
| Zastosowanie | Ethernet 10/100Base-T |
| Zintegrowane magnesy | Tak |
| Wskaźnik LED | Tak |
| Kolor LED | Zielony / Żółty |
| Ekranowanie | Ekranowane z wypustką EMI |
| Typ montażu | Przelotowy |
| Orientacja montażu na PCB | Pod kątem prostym (90°) |
| Kierunek styku | W dół |
| Liczba rzędów | 1 |
| Liczba rdzeni na gniazdo | 4 |
| Opakowanie | Taca |
| Parametr | Specyfikacja |
|---|---|
| Wysokość nad PCB | 0.525" (13.33mm) |
| Konfiguracja portu | Jednopunktowy |
| Styl zakończenia | Lutowanie |
| Materiał obudowy | Stal nierdzewna |
| Grubość przedniej obudowy | 0.20mm |
| Grubość tylnej obudowy | 0.20mm |
| Nóżka uziemiająca | Wstępnie lutowana |
| Materiał obudowy | Termoplast wysokotemperaturowy |
| Kolor obudowy | Czarny |
| Klasa palności | UL94 V-0 |
| Komponent | Materiał | Specyfikacja |
|---|---|---|
| Styk RJ45 | Brąz fosforowy | Grubość 0.30mm |
| Wykończenie powierzchni styku | Złocenie | |
| Wykończenie końcówki lutowniczej | 100µ" Min cyny | |
| Pod powłoką | 50~100µ" niklu | |
| Styk wejściowy | Mosiądz | Grubość 0.35mm |
| Styk połączeniowy | Mosiądz | Grubość 0.25mm |
| Wykończenie styku | Złocenie | |
| Materiał ekranu | Stal nierdzewna |
| Parametr | Specyfikacja |
|---|---|
| Temperatura pracy | 0°C do +70°C |
| Temperatura przechowywania | -40°C do +85°C |
| Warunki przechowywania | Ochrona przed korozją i uszkodzeniami fizycznymi |
| Parametr | Specyfikacja |
|---|---|
| Prędkość Ethernet | 10/100Base-T |
| Impedancja | Filtr dolnoprzepustowy 100Ω zbalansowany |
| Obsługa AutoMDIX | Tak |
| Liczba portów | 1 |
| Typ transformatora | Zintegrowane magnesy LAN |
| Parametr | Specyfikacja |
|---|---|
| Indukcyjność pierwotna | 350µH Min |
| Warunek testu | 100kHz, 0.1V, 8mA prądu stałego |
| Izolacja wejściowa | 1500VAC / 60 sek |
| Izolacja DC | 2250VDC / 60 sek |
Zintegrowany moduł magnesów RB1-125BAG1A został zaprojektowany w celu utrzymania niezawodnej transmisji sygnału Ethernet poprzez zoptymalizowane filtrowanie i tłumienie zakłóceń.
| Zakres częstotliwości | Wydajność |
|---|---|
| 1~100MHz | -1.0dB Max |
| Zakres częstotliwości | Wydajność |
|---|---|
| 1~30MHz | -18dB Min |
| 30~60MHz | -16dB Min |
| 60~80MHz | -12dB Min |
| Parametr | Wydajność |
|---|---|
| Tłumienie sygnałów wspólnych (CMR) | -30dB Min @1~100MHz |
| Przesłuch | -30dB Min @1~100MHz |
W przeciwieństwie do tradycyjnych złącz RJ45 wymagających zewnętrznych transformatorów LAN, RB1-125BAG1A łączy w sobie:
w jednym kompaktowym komponencie, zmniejszając złożoność PCB i koszty montażu.
Dzięki:
złącz zapewnia stabilną komunikację Ethernet 10/100Mbps.
Połączenie:
zapewnia doskonałą trwałość do długotrwałej pracy.
RB1-125BAG1A obsługuje aplikacje Ethernet 10/100Base-T, zapewniając niezawodną łączność Fast Ethernet dla urządzeń sieciowych.
Tak. Ten MagJack RJ45 integruje magnesy Ethernet, eliminując potrzebę stosowania oddzielnego zewnętrznego transformatora LAN.
Tak. RB1-125BAG1A obsługuje AutoMDIX, umożliwiając automatyczne wykrywanie i korygowanie par nadawczo-odbiorczych kabla Ethernet.
Złącz wykorzystuje konstrukcję montażową przez otwory pod kątem prostym, zapewniając silną stabilność mechaniczną podczas montażu PCB.
Tak. Posiada zintegrowane zielono-żółte wskaźniki LED do monitorowania stanu łącza i aktywności Ethernet.
Zintegrowany transformator zapewnia minimalną indukcyjność pierwotną 350µH przy 100kHz z prądem stałym 8mA.
Tak. RB1-125BAG1A posiada ekran ze stali nierdzewnej z wypustkami uziemiającymi EMI w celu zmniejszenia zakłóceń elektromagnetycznych.
Zakres temperatury pracy wynosi 0°C do +70°C, z możliwością przechowywania w zakresie -40°C do +85°C.
Zintegrowane MagJacki RJ45 są powszechnie stosowane w przełącznikach Ethernet, routerach, kontrolerach przemysłowych, urządzeniach IoT, systemach wbudowanych i sprzęcie komunikacyjnym.
Tak. Ponieważ transformator jest zintegrowany z zespołem złącza RJ45, może uprościć projekt PCB i zmniejszyć liczbę komponentów w porównaniu do oddzielnych rozwiązań.
