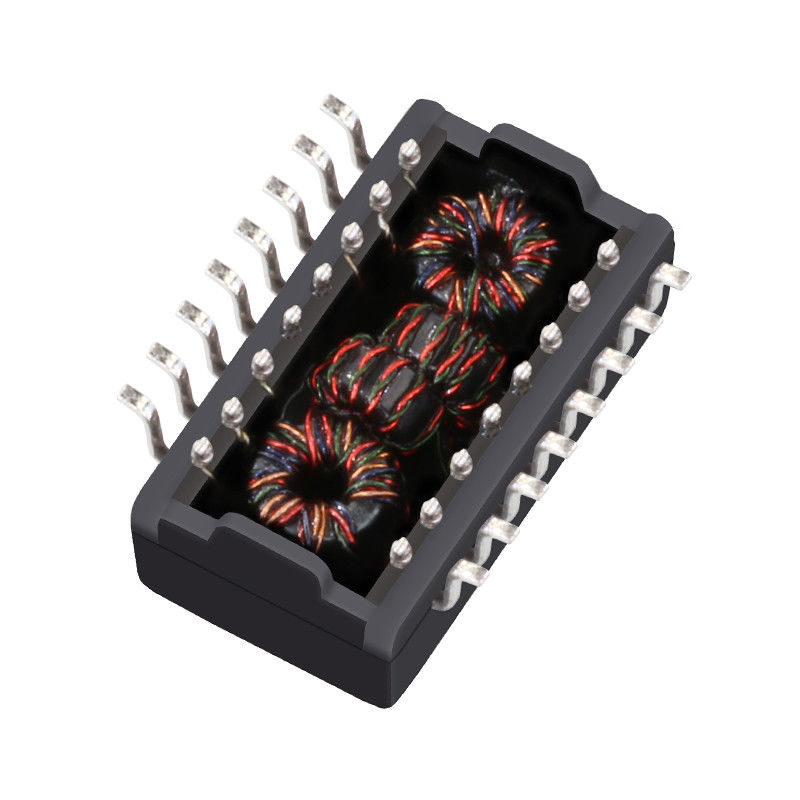

TG110-A050N2LF 10/100BASE-TX Transformator samochodowy Ethernet SMT

 TG110-A050N2LF to wysokowydajny transformator SMT (Surface Mount Technology) klasy motoryzacyjnej, specjalnie zaprojektowany do zastosowań Ethernet 10/100BASE-TX. Ten jednopunktowy komponent, wyprodukowany przez Halo Electronics, jest w pełni kwalifikowany zgodnie z normą AEC-Q200, co zapewnia najwyższy poziom niezawodności i trwałości wymagany w rygorystycznych środowiskach motoryzacyjnych.

Zaprojektowany z myślą o kompaktowej obudowie SMD, TG110-A050N2LF zapewnia krytyczną izolację galwaniczną i kondycjonowanie sygnału, co czyni go niezbędnym elementem do szybkiej komunikacji danych w nowoczesnych pojazdach.

• Niezawodność klasy motoryzacyjnej: W pełni zgodny ze standardami AEC-Q200, gwarantujący wydajność w warunkach naprężeń mechanicznych i zmian środowiskowych.
• Zoptymalizowana integralność sygnału: Posiada przekładnię 1CT:1CT dla kanałów nadawczych i odbiorczych, zapewniając doskonałe dopasowanie impedancji.
• Wysoka izolacja: Oferuje ochronę 1500Vrms Hi-Pot, chroniąc wrażliwe układy PHY przed przepięciami i zakłóceniami.
• Niskie pasożytnicze elementy: Z maksymalną pojemnością międzyzwojową (Cw/w) wynoszącą tylko 35pF i niskim DCR wynoszącym 0,9Ω, minimalizuje zniekształcenia sygnału i straty wtrąceniowe.
• Solidna obudowa SMT: Zaprojektowany do zautomatyzowanego montażu typu pick-and-place, redukując koszty produkcji i poprawiając efektywność wykorzystania przestrzeni PCB.

Specyfikacje techniczne transformatora SMT 10/100BASE-TX

Typowe zastosowania transformatora Ethernet motoryzacyjnego TG110-A050N2LF

• Systemy informacyjno-rozrywkowe w pojazdach
• Łączność Ethernet w pojazdach
• Moduły komunikacyjne 10/100BASE-TX
• Sprzęt sieciowy motoryzacyjny
• Kompaktowe konstrukcje magnetyczne SMD wymagające kwalifikacji AEC-Q200

Jakość i zgodność

TG110-A050N2LF jest bezołowiowy i zgodny z RoHS. Jego kwalifikacja AEC-Q200 oznacza, że przeszedł szeroko zakrojone testy cykliczne temperatury, polaryzacji wilgotności, wstrząsów mechanicznych i wibracji, zapewniając spełnienie rygorystycznych wymagań globalnego łańcucha dostaw motoryzacyjnych.

 Często zadawane pytania dotyczące transformatorów Ethernet AEC-Q200

TG110-A050N2LF jest praktycznym rozwiązaniem dla inżynierów poszukujących transformatora, który równoważy wydajność elektryczną z kwalifikacją motoryzacyjną. Jego 350µH OCL, niski DCR 0,9Ω i limit pojemności 35pF wspierają efektywną transmisję sygnału, podczas gdy znamionowe napięcie hi-pot 1500Vrms zapewnia pewność izolacji dla zastosowań Ethernet.

P1: Do czego służy TG110-A050N2LF?

Jest to samochodowy transformator Ethernet SMD z pojedynczym portem 10/100BASE-TX, przeznaczony do systemów informacyjno-rozrywkowych w pojazdach i podobnych systemów sieciowych.

P2: Czy TG110-A050N2LF jest kwalifikowany zgodnie z AEC-Q200?

Tak. Karta katalogowa wymienia go jako kwalifikowany zgodnie z AEC-Q200.

P3: Jaka jest przekładnia TG110-A050N2LF?

Przekładnia wynosi 1CT:1CT.

P4: Jaki jest zakres temperatur pracy?

Podany zakres temperatur pracy wynosi od 0 do +70°C.

P5: Jaką ocenę izolacji zapewnia?

Transformator jest określony jako 1500Vrms hi-pot.
