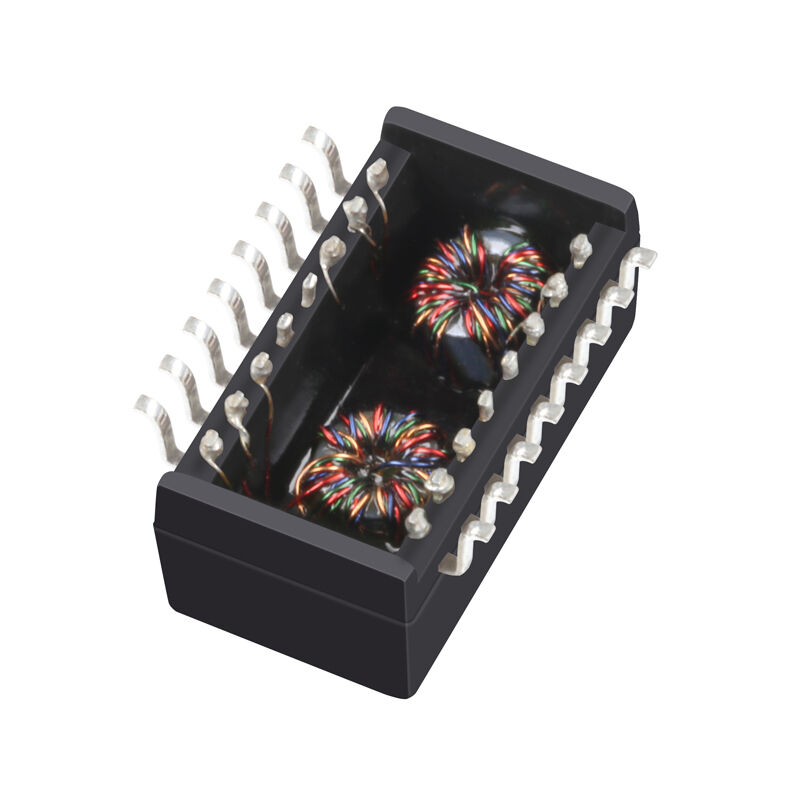

LP1197NL 10/100Base-TX PoE LAN Transformer Module Single-Port

Specyfikacje LP1197NL PoE Magnetics

W sprawieLP1197NLjestModuł transformatora PoE LAN z jednym portem 10/100Base-TXprzeznaczone do urządzeń Ethernet, które wymagajązarówno niezawodna transmisja danych, jak i wsparcie Power over Ethernet (PoE)Zbudowany zkonstrukcja o otwartej ramiei zoptymalizowane dlazestaw do montażu powierzchniowego (SMT), LP1197NL integruje transformatory izolacyjne i elementy filtrujące w celu zapewnienia integralności sygnału, tłumienia EMI i bezpiecznego dostarczania energii przez kable Ethernet z skręconymi parami.

Zgodne zSpecyfikacje IEEE 802.3 Etherneti przedstawiająceIzolacja 1500 Vrms, LP1197NL jest szeroko stosowany wSprzęt VoIP, urządzenia sieciowe SOHO, projekty LAN-on-Motherboard (LOM), przełączniki Ethernet i systemy wbudowane obsługujące PoE.

Specyfikacje elektryczne (@ 25 °C)

Kluczowe cechy transformatora zasilania przez Ethernet

• 10/100Base-TX PoE LAN magnetyczny moduł, pojedynczy port
• Zbudowane do:Aplikacje PoE Ethernet
• 1stosunek obrotowy:1zarówno dla nadajnika, jak i odbiornika
• Budowa otwartej ramydla kompaktowych, ekonomicznych projektów
• Doskonała integralność sygnałuz niską stratą wstawienia i wysoką stratą zwrotu
• Wysokiodbiór hałasu w trybie wspólnym (DCMR)w celu poprawy wydajności EMI
• 1500 vrms napięcia izolacyjnego.dla bezpiecznej operacji PoE
• Opakowanie do mocowania na powierzchni, taśma i rolka dostarczane
• Zgodność z RoHS, bez ołowiu
• Certyfikat UL(Akta nr.E484635)
• Wsparcieautomatyczny zestaw odtoku SMT(do 250 °C)

LP1197NL Zalety projektowania transformatora PoE LAN

W przeciwieństwie do standardowych transformatorów LAN niepoE, LP1197NL jest zaprojektowany do:obsługa prądów biegów prądu stałego związanych z dostawą energii PoEJego struktura transformatora minimalizujenasycenie rdzenia, zapewniając:

• Stabilne połączenie Ethernet pod obciążeniem PoE
• Zmniejszenie strat pakietów i zniekształcenia sygnału
• Poprawa zgodności z EMC/EMI w systemach PoE

W związku z tym LP1197NL nadaje się doTelefony VoIP zasilane PoE, kamery IP, punkty dostępu i wbudowane urządzenia Ethernet.

Wskazówki dotyczące układu PCB i montażu

• Umieść LP1197NL w pobliżu Ethernet PHY, aby zminimalizować długość śladu.
• Pary różnicowe TX/RX z kontrolowaną impedancją.
• Utrzymuje się odpowiednie przepukliny i wolność, aby zachować wydajność izolacji.
• Odpowiednie do:bezłowiowe lutowanie z powrotem, zmaksymalna temperatura odtoku 250 °C przez 5 sekund.
• Zapewnienie właściwej konstrukcji termicznej dla obsługi prądu PoE.

Często zadawane pytania dotyczące LP1197NL PoE Magnetics

W sprawieLP1197NLjest niezawodnym, gotowym na PoEModuł transformatora LAN 10/100Base-TXZ silną izolacją, doskonałą wydajnością EMI i sprawdzoną zgodnością, jest idealnym wyborem dla VoIP, SOHO,i aplikacji sieciowych PoE wbudowanych.

P1: Czy LP1197NL nadaje się do zastosowań PoE?

LP1197NL jest specjalnie zaprojektowany dlaSystemy PoE Ethernet, obsługując prąd prądu bieżącego przy zachowaniu integralności sygnału.

P2: Jakie prędkości Ethernet są obsługiwane?

A: LP1197NL wspiera10Base-T i 100Base-TXSzybkie aplikacje Ethernet.

P3: Czy ten moduł zapewnia wystarczającą izolację dla PoE?

A: Tak.Izolacja 1500 Vrms, spełniające wspólne wymagania bezpieczeństwa Ethernet i PoE.

P4: Czy część jest kompatybilna z automatycznym montażem SMT?

Moduł jest dostarczany wopakowania taśmowe i rolkowei obsługuje standardowe procesy reflow SMT.
