Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

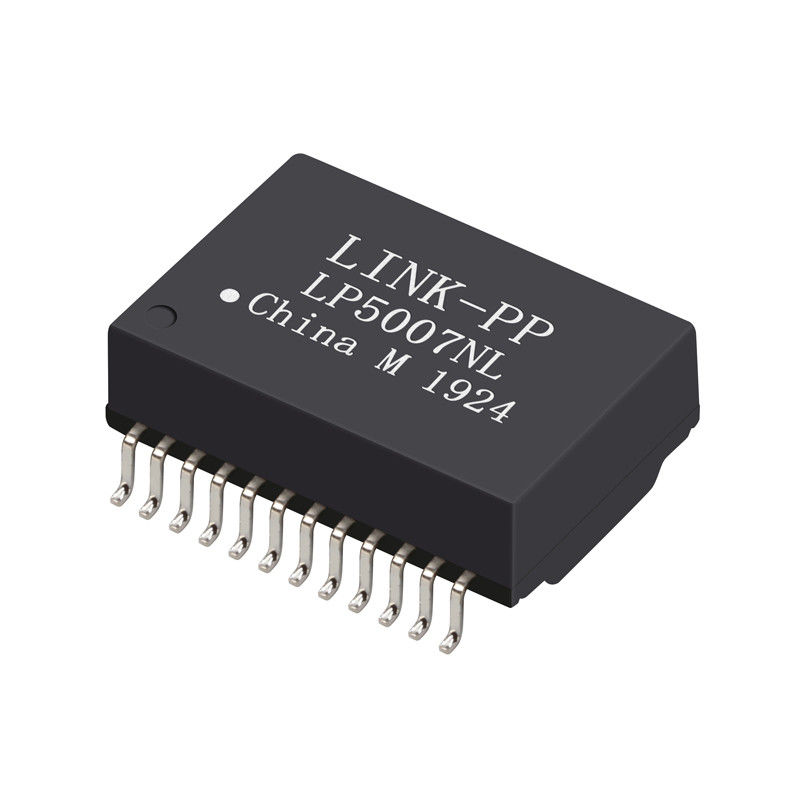

Numer modelu: LP5007ANL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
LP5007ANL |
Ethernet: |
Gigabit x1 |
Pomiar: |
17,70x15,80x6,60 mm |
Montowanie: |
Powierzchnia |
Pozycja: |
24 Piny |
Próbki: |
Dostępny |
Dane techniczne: |
LP5007ANL |
Ethernet: |
Gigabit x1 |
Pomiar: |
17,70x15,80x6,60 mm |
Montowanie: |
Powierzchnia |
Pozycja: |
24 Piny |
Próbki: |
Dostępny |
| 10/100 Base -T Magnetics Transformer Modules SMD, Rohs | |
| Numer części LINK-PP | LP5007ANL |
| Prędkość | 10 / 100BASE-T |
| Liczba portów | POJEDYNCZY |
| Aplikacja - LAN | ETHERNET (NoN PoE) |
| Pakiet | SMD |
| Temperatura | -40 ℃ DO + 85 ℃ |
| AutomDX | TAK |
| Komentarz | SAME AS NL WERSJA |
| Konfiguracja RX | T, C, S |
| Konfiguracja TX | T, C, S |
| Budowa | OTWARTA RAMA |
| Rdzenie na port | 12 |
| Liczba portów | POJEDYNCZY |
| Wysokość pakietu (cale) | 0,260 |
| Wysokość pakietu (mm) | 6,60 |
| Długość paczki (cale) | 0,697 |
| Długość paczki (mm) | 17.7 |
| Szerokość paczki (cale) | 0,496 |
| Szerokość paczki (mm) | 12.6 |
| Włącza współczynnik RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
Specyfikacje elektryczne (25):
1. Włącza współczynnik 50KHz, 0,5V
Strona chipa: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA Odchylenie DC:
Strona chipa: 350uH Min
3. Straty wtrąceniowe1-100MHz: -1,4dB Max
4. Return Loss1-30MHz: -16dB Min
40 MHz: -14,4 dB min
50 MHz: -13.1dB min
60-80 MHz: -12 dB min
100 MHz: -10 dB min
5. Odrzucanie różnicowe do trybu wspólnego:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Strona chipowa do strony Line
Aplikacje
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL
Przewaga konkurencyjna
1100 pracowników,
100% test
Elastyczny czas dostawy
