Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO 9001,ISO 14001,UL,SGS,REACH168
Numer modelu: 5-2337992-3
Warunki płatności i wysyłki
Minimalne zamówienie: 1 sztuk
Cena: $0.09-$1.83
Szczegóły pakowania: 50szt./taca
Czas dostawy: 5-7 dni
Zasady płatności: TT,NETTO30/60/90 dni
Możliwość Supply: 6000 tys. szt./miesiąc

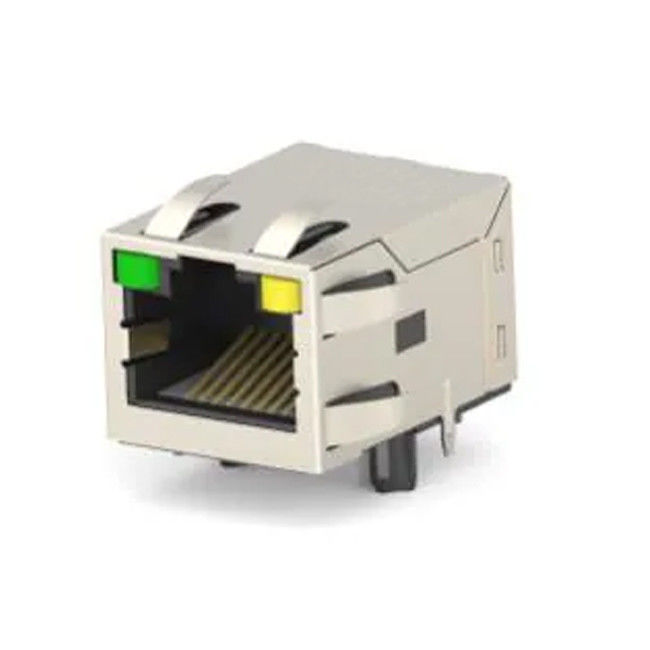

Rodzaj: |
RJ45 JACK MAG |
Konfiguracja portu: |
Pojedynczy port |
Płeć: |
Żeński Jack |
Konfiguracja portu: |
1x1 |
Liczba pozycji/kontaktów w porcie: |
8p8c |
Zastawianie: |
Ekranowane, palce EMI |
Kategoria wydajności: |
Kot 5 |
Styl montażu: |
Przez lutowanie otworowe |
Kąt montażu: |
Prosty kąt |
Kolor diody LED L/R: |
Zielony żółty |
Kierunek zakładki: |
Zakładka w górę |
Zastosowanie: |
PoE 10/100 Base-T |
Materiał kontaktowy: |
Stop miedzi |
Poszycie kontaktowe: |
Złoto |
Ocena palności: |
UL 94 V-0 |
Cykle godowe: |
750 cykli |
Rodzaj: |
RJ45 JACK MAG |
Konfiguracja portu: |
Pojedynczy port |
Płeć: |
Żeński Jack |
Konfiguracja portu: |
1x1 |
Liczba pozycji/kontaktów w porcie: |
8p8c |
Zastawianie: |
Ekranowane, palce EMI |
Kategoria wydajności: |
Kot 5 |
Styl montażu: |
Przez lutowanie otworowe |
Kąt montażu: |
Prosty kąt |
Kolor diody LED L/R: |
Zielony żółty |
Kierunek zakładki: |
Zakładka w górę |
Zastosowanie: |
PoE 10/100 Base-T |
Materiał kontaktowy: |
Stop miedzi |
Poszycie kontaktowe: |
Złoto |
Ocena palności: |
UL 94 V-0 |
Cykle godowe: |
750 cykli |
1Materiał złącza:
Obudowa: Lcp Black Ul94 V-0
Wkład: Lcp Black Ul94 V-0
Tarcza: mosiądz
Oszczędność:
Kontakt: Stop miedziany
Płyty kontaktowe: Złoto selektywne, Min. 0, 76hm (30 μ Inch) w obszarze kontaktu.
Powyżej min. 1,27hm (50μInch) niklu
Płytkowanie szpilki lutowniczej: 3,05hm (120μInch) cyn 0over 1,27hm (50μI Nch) Nikel ogólny
Oświetlenie szpilki ochronnej: nikel
2. Pin nie podłączony elektrycznie może zostać pominięty
3. Rj45 Puszki zgodne z regulaminem T0 FCC i regulaminem część 68,
4. Część jest zalecana do procesu lutowania z powrotem.
5Temperatura pracy: T= -40°C do +85°CC
6. Temperatura przechowywania: T= -40° C do +85° C
7Jeżeli nie określono inaczej, patrz tabela tolerancji dla wszystkich wymiarów
8/ Jack Configuration: 1 X 1
Kierunek karty: W górę
9Opakowanie: tacka
| Seria produktów |
PoE RJ45 Magjack |
|---|---|
| Odsetek obrotu | (P1~P2):(J1~J2) = 1:1土2% @ 100kHz (P3~P6):(J3~J6) = 1:1士2% @ 100kHz |
| Indukcja pierwotna | 350 μH MIN. @100 kHz,0.1V 8mA DC BIAS |
| Opór prądu stałego | 1.2 0HMS MAX. |
| Utrata wstawienia | 1 -100 MHz: -1,2 dB MAX. |
| Strata zwrotu | 1- 30MHz: - 16 dB MIN. 30-60MHz:-12dB MIN. 60-80MHz: 10 dB MIN. |
| TALK CROSS | 1 -100MHz:- 27.1dB MIN. |
| UWAGA W STRONIE ZWÓJNEGO W STRONIE ZWÓJNEGO | 1-100MHz:- 30dB MIN. |
| Izolacja | PHY Strona do linii Strona: 500VAC |
| Prąd prądu stałego/napięcia ratingowego-PSE PIN | 720mA @57V ((KONTINUOWA) |
• Komunikacja przemysłowa i Ethernet
• Maszyny przemysłowe
• Urządzenia produkcyjne przemysłowe
• Automatyczne urządzenia badawcze
Oszczelony gniazdo RJ45 z zintegrowanym magnetyzmem wyposażone w miedziane powłoki, zapewniające ciągłość dla zastosowań EMC (kompatybilność elektromagnetyczna).osiągnięto ciągłość osłony i uziemieniaKiedy żelazne żelazne żelazne są lutowane do płyty PC, zapewniają one ciągłość elektryczną do dowolnej ścieżki naziemnej na płycie PC i, w stosownych przypadkach,Panel na podłożu tab na osłonie zapewnia ciągłość elektryczną do dowolnej ścieżki naziemnej przez panel sprzętu.
