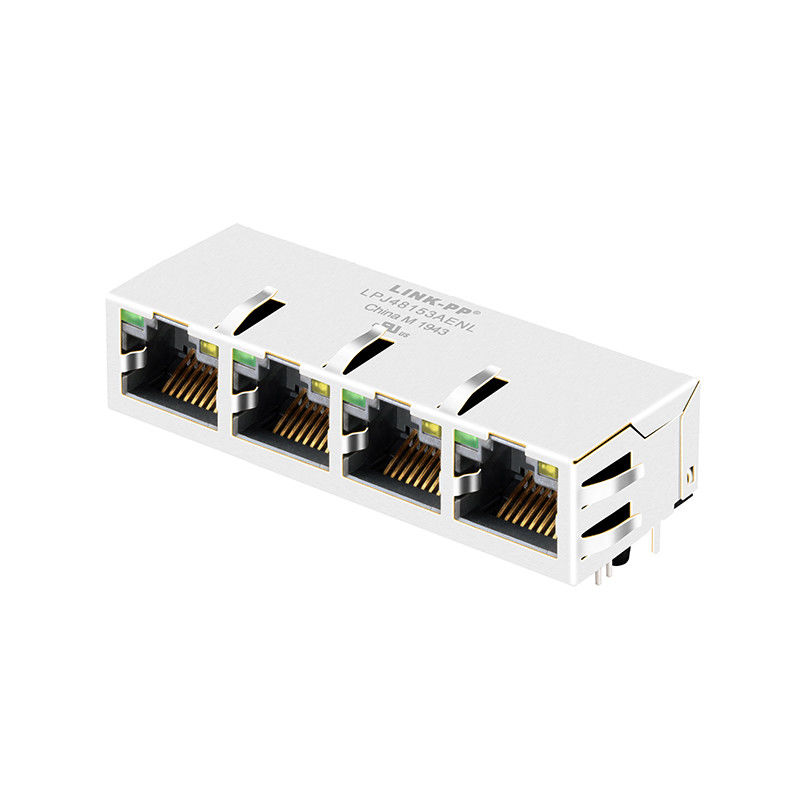

4 Port PoE RJ45 Konektor Magjack 10/100Base-T Bob Smith Termination

1*4 łącznik RJ45 z zintegrowanym magnesem 10/100 bazowym-TX do zastosowań PoE

Szybkie szczegóły 100Base T RJ45 Magjack PoE:

• Rodzaj złącza:RJ45 Połączacze wielokrotnych portów
• Modułowy typ interfejsu podłączającego:RJ45
• Połączenie i kontakt kończą się na:Płyty drukowane
• Położenie zamka:Standardowy - Zamknięcie
• Konfiguracja wielu portów:Gangi
• Konfiguracja matrycy portu:1x4
• Gęstość kontaktu z łącznikiem:Standardowy
• Położenie mocu PCB:Kąt prosty
• Wskaźniki EMI: Z
• Typ wskaźnika stanu:LED
• - Tak, tak.Kolor LED:Żółty
• W lewoKolor LED:Zielona
• Materiał obudowy:Termoplastyczne PA66+30%G.F.UL94V-0
• Materiał kontaktowy:Fosfor BrązC5210R-EH Grubość = 0,35 mm
• Wyroby:Z miedziC2680R-H Grubość = 0,35 mm
• Osłona:SUS S201-1/2HGęstość = 0,2 mm
• Wyroby o masie nieprzekraczającej 10 kgZłoto6 mikrocentimetrów min. w obszarze kontaktu.

Specyfikacje elektryczne @25°C:

Co to są terminale Boba Smitha?


Terminały Bob Smith, znane również jako sieci terminali Bob Smith, są technologią stosowaną w portach Ethernet.Technologia ta poprawia wydajność interfejsów Ethernet za pomocą rezystorów i kondensatorów w celu zapewnienia dopasowania impedancji wspólnego trybuTechnika "Bob Smith" wykorzystuje rezystor 75 Ohm do dopasowania impedancji wspólnego trybu w każdej parze sygnału,połączone łącznie za pośrednictwem kondensatora 1000pF z podwoziemRezystory są zazwyczaj umieszczane w serii z każdą linią sygnału różniczkowego, a kondensator jest używany do filtrowania hałasu w trybie wspólnym.Celem tej techniki zakończenia jest dopasowanie impedancji trybów wspólnych linii przesyłowej, co pomaga zminimalizować odbicia i utrzymać integralność sygnału.

Zastosowania RJ45 Ethernet MagJack:

1. Przemysłowe przełączniki Ethernet:wykorzystywane w środowiskach przemysłowych w celu ułatwienia niezawodnej, szybkiej komunikacji danych 10/100Base-T.
2Szybki przełącznik Ethernet:Wspiera efektywną transmisję danych za pomocą technologii Fast Ethernet.
3Przełącznik warstwy 4:wykorzystywane do przetwarzania danych na warstwie transportowej modelu OSI.
4. Przełącznik LAN (przełącznik sieci lokalnej):Efektywna wymiana danych między urządzeniami komunikacyjnymi sieci lokalnej.
5. Przełącznik WAN (przełącznik sieci szerokopasmowej):wykorzystywane do sterowania ruchem danych między sieciami sieciowymi w różnych lokalizacjach.
6. Przełącznik ATM (przełącznik asynchronicznego trybu transferu):przekazuje dane zgodnie z protokołem sieci ATM.
7. Przełącznik FDDI (Fiber Distributed Data Interface):używane w przełącznikach sieciowych wykorzystujących technologię światłowodową do przesyłania danych.
8. Token Ring przełączniki:Wspiera topologię sieci token ring, zapewniając deterministyczną metodę dostępu do danych w sieci.
9/ Brama bezpieczeństwa:Działa jako brama bezpieczeństwa dla ruchu danych chroniąca sieć.
10 Brama multimedialna:realizuje integrację usług multimedialnych w sieci i wspiera przesyłanie różnego rodzaju danych.


Strona danych o złączach 4 portu RJ45:

LPJ48153AENL.pdf
