Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO9001,SGS,UL,CE,REACH
Numer modelu: HFJ11-RP26E-L12RL
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.09-$1.85
Szczegóły pakowania: Pakiet: 60 szt 1 tacy, tacy 22 w 1 opakowaniu, które jest 37 * 30 * 30 cm, 10 kg (1320 szt) każdego
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
Numer części: |
HFJ11-RP26E-L12RL |
Specyfikacja: |
HFJ11-RP26E-L12RL |
Cross & Datasheet: |
LPJ0104GENL |
Aplikacja: |
10 / 100Base-T Rj45 |
Oryginalny Munafactuer: |
LINK-PP |
Wniosek o projekt: |
projekt płytki drukowanej |
Numer części: |
HFJ11-RP26E-L12RL |
Specyfikacja: |
HFJ11-RP26E-L12RL |
Cross & Datasheet: |
LPJ0104GENL |
Aplikacja: |
10 / 100Base-T Rj45 |
Oryginalny Munafactuer: |
LINK-PP |
Wniosek o projekt: |
projekt płytki drukowanej |

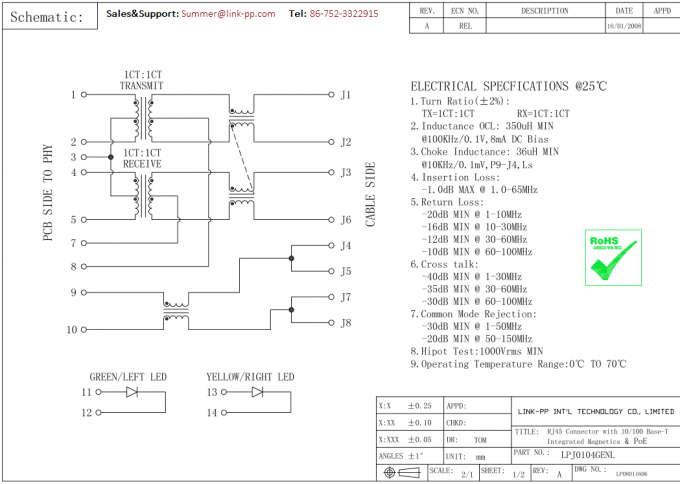

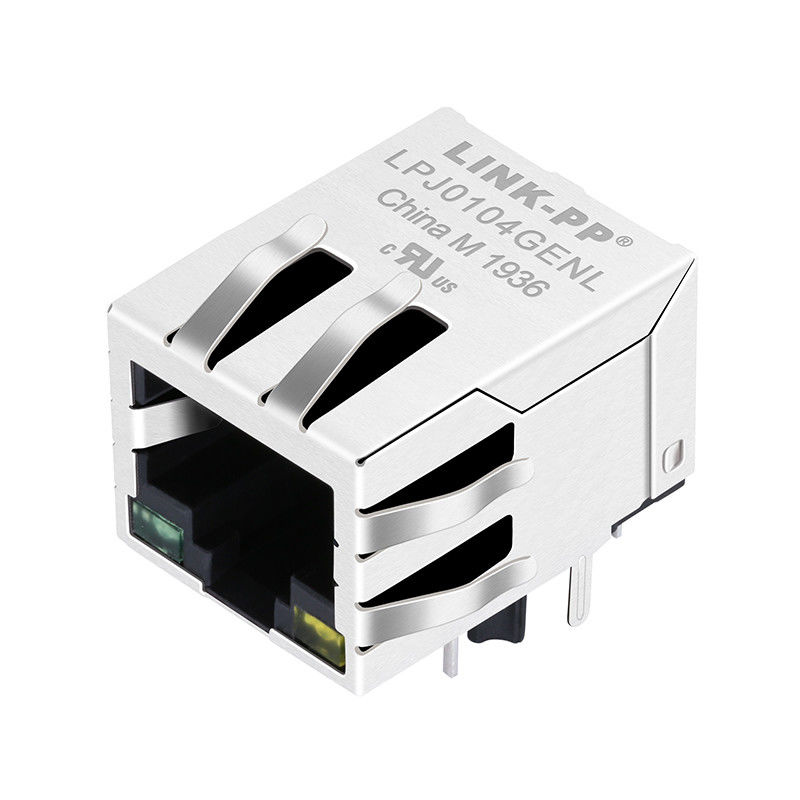

Złącze RJ45 z pojedynczym portem i zintegrowaną pamięcią magnetyczną 10/100 Base-T i PoE, zielona / żółta dioda LED, Tab Down, RoHS | |
Numer części LINK-PP | LPJ0104GENL |
Numer części Halo | HFJ11-RP26E-L12RL |
Application-Lan | ETHERNET (PoE) |
AutomDX | TAK |
Bst Circuit | TAK |
Konfiguracja RX | T, C |
TX konfiguracji | T, C |
Skontaktuj się z powierzchnią krycia | GOLD 6u "/ 15u" / 30u " |
Rdzenie na port | 4 |
Diody | BRAK DIOD |
Opcja LED | ZIELONY ŻÓŁTY |
Zatrzask | TAB DOWN |
Liczba portów | 1X1 |
PCB | FR4 |
Kąt montażu PCB | WEJŚCIE SIDE |
Postulat mocowania PCB | T POST |

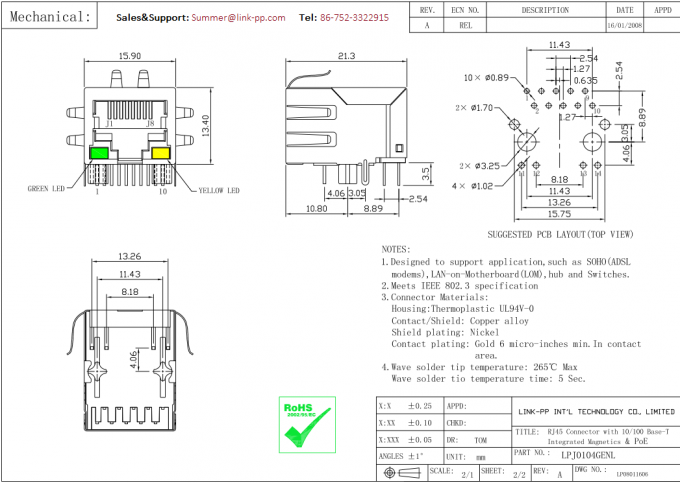

Wysokość opakowania (cale) | 0,531 |
Wysokość opakowania (mm) | 13,50 |
Długość pakietu (cale) | 0,839 |
Długość pakietu (mm) | 21,30 |
Szerokość opakowania (cale) | 0,626 |
Szerokość opakowania (mm) | 15.90 |
Typ pinezki | THT SOLDER |
Zgodny z RoHS | YES-RoHS-5 Z OCHRONNYM WYŁĄCZENIEM Z LUTU |
Szukaj | TAK |
Karty EMI z osłoną | Z |
Prędkość | 10/100 BASE-T |
Temperatura | 0 do 70 ℃ |
Włącza stosunek RX | 1CT: 1CT |
Włącza współczynnik TX | 1CT: 1CT |

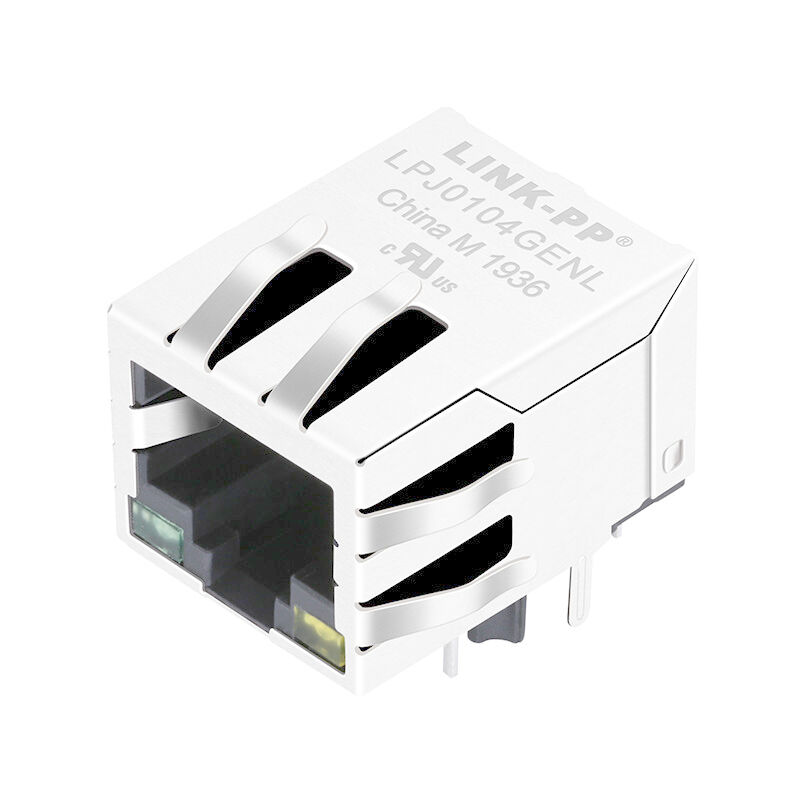

HFJ11-RP26E-L12RL POE Złącze RJ45 LPJ0104GENL 10 / 100Base-T FastJack CCTV
Ogólne wymagania
1 Kwalifikacja:
Złącza dostarczone zgodnie z niniejszą specyfikacją muszą spełniać test kwalifikacyjny
wymagania określone w niniejszym dokumencie.
2 Materiał:
2.1 Obudowy z tworzywa sztucznego: UL94V-0
2.2 Kontakty: Stop miedzi
2.3 Tarcza: Stop miedzi
3 Wykończenie:
3.1 Kontakty: Złoto Selektywnie Platerowane
3.2 Kontakty: niklowane na całej powierzchni
3.3 Rysunek klienta referencyjnego dla stykowych końcówek lutowniczych
3.4 Tarcza: cynowane lub pokryte niklem
4 Projekt i wykonanie:
Złącza muszą mieć konstrukcję, konstrukcję i wymiary fizyczne określone w specyfikacji
odpowiedni rysunek produktu i TIA 1096. W przypadku konfliktu między niniejszą specyfikacją a
rysunki produktów mają pierwszeństwo. 50-karatowe (1,27 mm) pozłacane
złącza zgodne ze specyfikacją TIA 1096.
5 Badanie produktu:
Złącza muszą spełniać wszystkie określone wymiary rysunków produktów i wewnętrzne wykonanie
standardy. Nie ma dowodów na pękanie, odpryskiwanie, zanieczyszczenie lub luźne części
kontrolowane, bez powiększania, do oka nieuzbrojonego.
6 ocen:
6.1 Natężenie: maks. 1,5 A przy 25 ° C
6.2 Napięcie: maksymalnie 150 VAC
7 Minimalna liczba operacji krycia / unieruchamiania:
7.1 Poziom wydajności 1: 750 cykli
7.2 Poziom wydajności 2: 2500 cykli
8 Minimalna liczba ponownych zakończeń kabli:
8.1 Patrz rysunki dotyczące aplikacji
