Szczegóły Produktu:
Zapłata:
|
| Atrakcja: | rj45 smt connector,surface mount rj45 connector |
||
|---|---|---|---|
Szybkie Szczegóły
Konfiguracje jednoportowe, wieloportowe i stackable (Thru-hole)
Zmniejsza liczbę komponentów, które mają zostać umieszczone na planszy
Uwalnia przestrzeń na pokładzie i oferuje ochronę sygnału
Redukcja szumów w sieciowym analizatorze sieci
Zwiększona niezawodność i optymalna wydajność systemu
Korzyści wynikające z posiadania krótszych ścieżek sygnałowych i zwiększenia niezawodności w systemach zawierających mniej komponentów
Pomaga producentom osiągnąć cele związane z redukcją kosztów
Dane techniczne

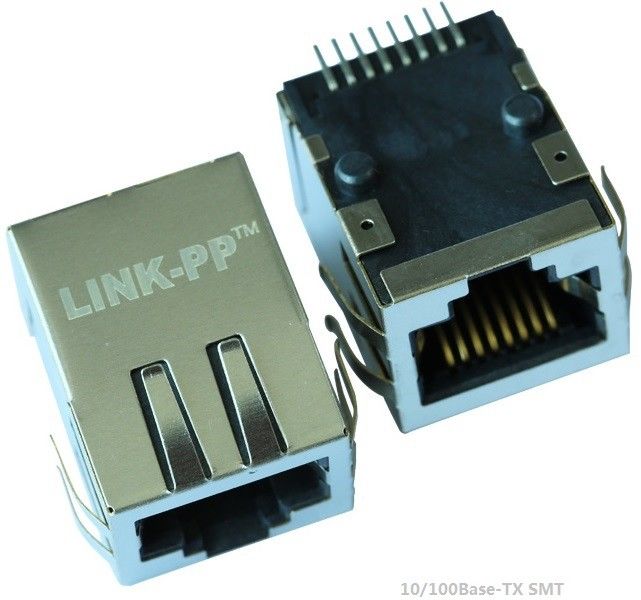

Charakterystyka | J0C-0006NL 10 / 100Base-TX SMT Złącze RJ45 Integrated Magnetics LPJ19111CNL |
| 2) SMD, THT i THT z USB | |
| 3) 350 μH min, OCL z odchyleniem 8 mA | |
| 4) Zgodny z IEEE 802.3 | |
5) Rozszerzony zakres temperatur 0 ° c ~ 70 ° c (lub -40 ° c ~ + 85 ° c) dostępny | |
| 6) PoE / PoE + (350mA ~ 720mA) | |
| Działanie / zastosowanie | × Modemy DSL |
| Wbudowany komputer | |
| Aplikacje LAN | |
| Hub, router, przełączniki | |
| AVR, DVR | |
| Parametry elektryczne | |
| Ekranowany | z / bez |
| Funkcje zakończenia | |
| EMI Finger | z / bez |
| Metoda zakończenia | Lutować |
| Funkcje ciała | |
| DOPROWADZIŁO | z / bez |
| EMI Fingers - Top and Sides | z / bez |
| Orientacja zatrzasku | Tape UP / Down |
| Długość ogona PCB | 3,5 ± 0,5 mm |
Wysokość powyżej deski | Opcjonalny |
| Funkcje kontaktowe | |
| Wstępnie załadowany | TAK |
| Rodzaj zakończenia kontaktu | Przez otwór |
| Styl złącza | Jacek |
Liczba rdzeni | 8 |
| Standardy przemysłowe | |
| Proces lutowania bezołowiowego | Fala lutownicza o temperaturze do 265 ° C |
| Historia zgodności RoHS / elv | Zawsze był zgodny z RoHS |
| Warunki użytkowania | |
| Dotyczy | Płytka drukowana |
| Warunki środowiska | Powierzchnie biurowe |
| Temperatura robocza (° c) | 0 ° c ~ 70 ° c / -40 ° c ~ + 85 ° c |
| Inne funkcje | |
| Obwód magnetyczny | 3D15 |
| Wskaźnik stanu | DOPROWADZIŁO |
| Lewy kolor diody LED | Opcjonalny |
| Właściwy kolor diody LED | Opcjonalny |
| Odłączanie kondensatora | z / bez |
| Tylna karta naziemna PCB | z / bez |
| Singal Lead Quantity | 8 |
Arkusze danych | E-mail Zapytanie do Summer@link-PP.com |
| Inne Nazwa | LPJ19111CNL |
LINK-PP RJ45 Zaprojektowany dla BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
tania, otwarta, wspierana przez społeczność platforma programistyczna dla programistów i hobbystów ARM® Cortex ™ -A8.
LINK-PP ------------ Wyznaczony dostawca i zwolennik systemu wbudowanego dla Ti
| J0C-0006NL 10 / 100Base-TX SMT Złącze RJ45 Integrated Magnetics LPJ19111CNL | |
| Typ Montaż PCB | Thru-Hole (THT) |
| Liczba portów | 1, 2 i 4 porty i piętrowalne 2x1, 2x2, 2x4, 2x6 i 2x8 |
| Tarcza i Unshield | Dostępne w Shield i Unshield |
| Typ złącza | RJ45 |
| PoE | Power Over Ethernet zintegrowany lub bez |
| Magnetyka | Zintegrowany magnetycznie |
| Prędkość magnetyczna | Magnetyzacja 10 / 100Mbps lub 1000 Mb / s |
| Opakowanie | Opcje tacy |
| Lokalizacja karty | Opcje Tab Up i Tab Down |
| Kolor diody LED | Opcjonalny |
| Liczba pozycji | 8 i 10 pozycji lub innych |
| Liczba kontaktów | 8 i 10 kontaktów lub innych |
| Zgodny z RoHS | tak |
| Temperatura lutowania | 230 TO 240 degr.C 5-10 SEKUND |
| Opcja wysokiej temperatury lutowniczej | 260 degr.C 5-10 SEKUND |
| Opcja wysokiej temperatury | -40 do +85 stopni F |
| temperatura robocza | -0 do 70 stopni C |
