Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 1-2301994-0
Warunki płatności i wysyłki
Minimalne zamówienie: 3-5 sztuk bezpłatnych próbek
Cena: Negotiable
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / 4 tygodnie
Prędkość: |
1 g |
Zastawianie: |
Ekranowany |
Orientacja zakładki: |
Złap się. |
Rodzaj: |

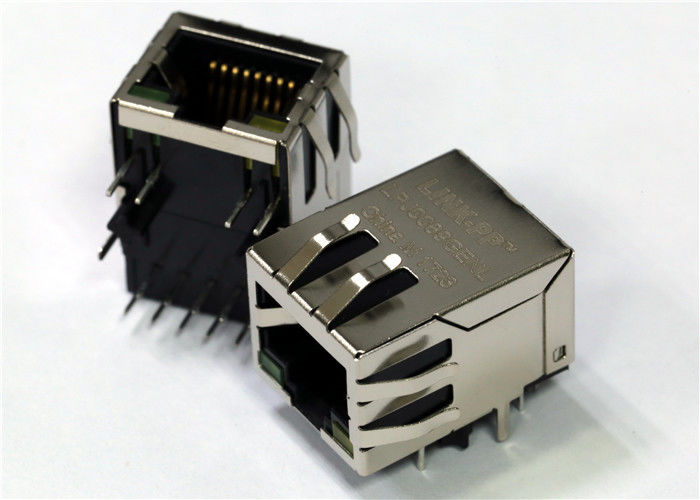

1-2301994-0 Gniazdo magnetyczne |
Wskaźnik: |
Zielone / żółte diody LED |
Próbki: |
Za darmo (3-5 sztuk) |
Prędkość: |
1 g |
Zastawianie: |
Ekranowany |
Orientacja zakładki: |
Złap się. |
Rodzaj: |
1-2301994-0 Gniazdo magnetyczne |
Wskaźnik: |
Zielone / żółte diody LED |
Próbki: |
Za darmo (3-5 sztuk) |
| Parametry | Specyfikacja |
|---|---|
| Typ złącza modułowego | RJ45 Jack |
| Konfiguracja portu | 1 x 1 (Port) |
| Liczba pozycji/kontaktów załadowanych | 8P8C |
| Kategoria sieci LAN | Kategoria 6 |
| Montowanie złącza | Przez górę Hole |
| Orientacja złącza | Kąt prosty |
| Osłony | Osłonięte |
| Magnetyki | Z magnetyką |
| Światła LED | Z LED |
| Rury świetlne | Bez lampki |
| Prędkość | 1 g |
| Porty | 1 x 1 |
| Orientacja | R / A |
| Zakładka | Na dół. |
| Zakres temperatury pracy | -40°C do 85°C |
| Opakowanie | T&R |
| Tryb napięcia | - Tak, proszę. |
| Tryb bieżący | - Tak, proszę. |
Główne cechy
• Rozszerzona temperatura pracy od -40°Cdo + 85°C
• Minimalna żywotność produktu wynosi 10 lat
• 260 °C, szpilka w lutowaniu pastą
• Gęstość pokrycia 0,76 μm [30 μin] złotem
1,27 μm [50 μin] niklu
• Poprawa integralności EMI i integralności sygnału
• Wspierane zarówno w trybie prądu, jak i napięcia
• Podłącznik RJ45 z zintegrowaną magnetyką o współczynnikach kształtu 1x1 odpowiada wielu zastosowaniom przemysłowym
• Zintegrowana magnetyka zmniejsza wysiłki projektowe (analogiczne)
wymagane przez klienta
• Oferowanie standaryzowanych opakowań taśmowych i rolkowych
automatyczny lub ręczny proces montażu
Uwaga o umieszczeniu gniazda:
Wyrzutnik RJ45 powinien być obsługiwany tylko przez obudowę, aby uniknąć deformacji, zanieczyszczenia lub innego uszkodzenia kontaktów lutowniczych i, w stosownych przypadkach, osłony lutowniczej
A. Wyrównanie
Podnośnik RJ45 z wbudowanym magnetycznym systemem musi być umieszczony płynnie i równomiernie na tablicy PC. Podczas procesu lutowania podnośnik może być utrzymywany na miejscu za pomocą przyczepy.
B. Pozycja
Zdecyduj, która dziura w płytce PC ma otrzymywać numer jeden, a następnie ukierunkować podnośnik tak, że numer jeden lutownicy lutownicy jest wyrównany z otworem.Następnie naciśnij górną część gniazda, dopóki nie zasiądzie na tablicy PC.
