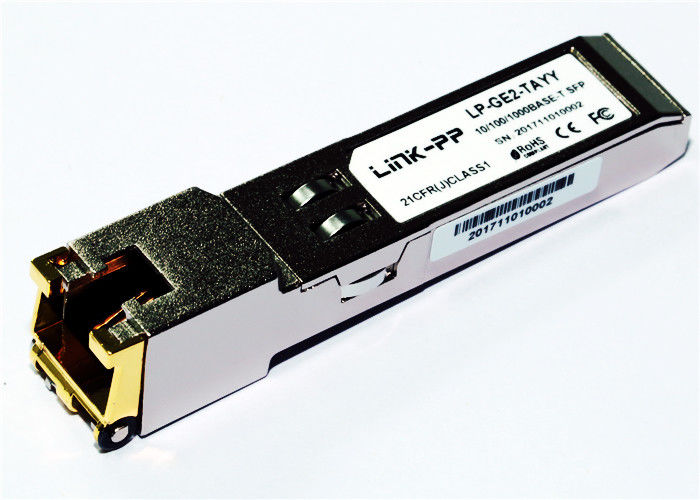

RJ45 Copper SFP 10/100/1000 BASE-T SGMII -40 ° C do + 85 ° C Temperatura przemysłowa 1,25 Gigabit Ethernet

Cechy:

 Hot-pluggable SFP Footprint
 W pełni metaliczna obudowa o niskim EMI
 Rozpraszanie niskiej mocy
 Kompaktowy łącznik RJ-45
 Szczegółowe informacje o produkcie w EEPROM
 + Pojedynczy zasilacz 3.3V
 Dostęp do warstwy fizycznej IC poprzez 2-przewodową magistralę szeregową
 Operacja 10/100/1000 BASE-T w systemach hosta z interfejsem SGMII
 Zgodny z SFP MSA
 Zgodny z IEEE Std 802.3TM-2002
 Zgodny z FCC 47 CFR Część 15, klasa B
 Zgodny z RoHs.
 Zakres temperatur od -40 ° C do + 85 ° C

Aplikacje:

 Kabel 1,25 Gigabit Ethernet na kable kategorii 5
 Przełącz / Trasa do przełączenia / Łącze do trasy
 Szybkie We / Wy dla serwerów plików

10/100 / 1000Mbps, z interfejsem SGMII, włącza domyślną automatyczną negocjację, z funkcją Tx_disable, obsługuje Rx_LOS jako funkcję wskazania łącza, nieekranowaną skrętkę (UTP) kategorii 5, transmisja
Odległość 0.1Km, temperatura -40 ~ 85 ℃

Opisy:
Transceiver miedziany SFP 10/100 / 1000Base-T lub 1000Base-T miedziany jest wysoki
wydajny, ekonomiczny moduł zgodny z Gigabit Ethernet i standardami 1000BASE-T jako
określone w IEEE 802. 3-2002 i IEEE 802.3ab, który obsługuje szybkość transmisji danych 1000 Mb / s do 100 metrów
sięgnij po kabel skrętki kategorii 5.
Transceiver miedziany SFP obsługuje pełne dupleksowe łącza danych 1000 Mb / s z pięciopoziomową amplitudą tętna
Sygnały modulacji (PAM). Wszystkie cztery pary w kablu są używane z prędkością symboliczną z prędkością 250 Mb / s dla każdej pary.
Transceiver miedziany SFP zapewnia standardową informację o numerze seryjnym zgodną z SFP MSA, która
można uzyskać dostęp z adresem A0h za pośrednictwem 2-przewodowego, szeregowego protokołu CMOS EEPROM. Fizyczny IC może
Dostęp do nich można uzyskać również za pomocą 2-przewodowej magistrali szeregowej pod adresem ACh. Adres PHY to 1010110x, gdzie x oznacza
bit R / W.

Uwagi:
1. Możliwości autonegocjacji LP-GE2-TAXX to SGMII bez zegara. Auto-negocjacja SGMII ogłasza wszystkie możliwości i preferuje master do 10/100 / 1000Mbps miedzi, 10/100/1000 BASE-T wymaga od systemu hosta Interfejs SGMII bez zegarów. i autonegocjacja ogłasza wszystkie możliwości 10/100 / 1000Mbps
2. Możliwości autonegocjacji LP-GE1-TAXX to SERDES bez zegara z autonegocjacją SERDES, reklamuj tylko preferowany nadrzędny model 1000BASE-T full duplex i 1000BASE-X auto-neg do miedzi 1000Mbps (GBIC). Tylko,. W przypadku SERDES, który nie obsługuje SGMII, moduł będzie działał tylko przy 1000BASE-T.
