Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 51F-1203GYD2NL
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.09-$1.85
Szczegóły pakowania: 60 sztuk / Taca22 tace / karton, Rozmiar37 * 30 * 30 cm, 10KGS (1320 sztuk)
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
Numer części: |
LPJD0012BENL |
Rysunek nr: |
51F-1203GYD2NL |
Oryginalny Munafactuer: |
LINK-PP |
Ethernet: |
10 / 100Base-T Ethernet PHY |
Zakończenie: |
Lutowane |
Mouting: |
180 kątów |
Numer części: |
LPJD0012BENL |
Rysunek nr: |
51F-1203GYD2NL |
Oryginalny Munafactuer: |
LINK-PP |
Ethernet: |
10 / 100Base-T Ethernet PHY |
Zakończenie: |
Lutowane |
Mouting: |
180 kątów |

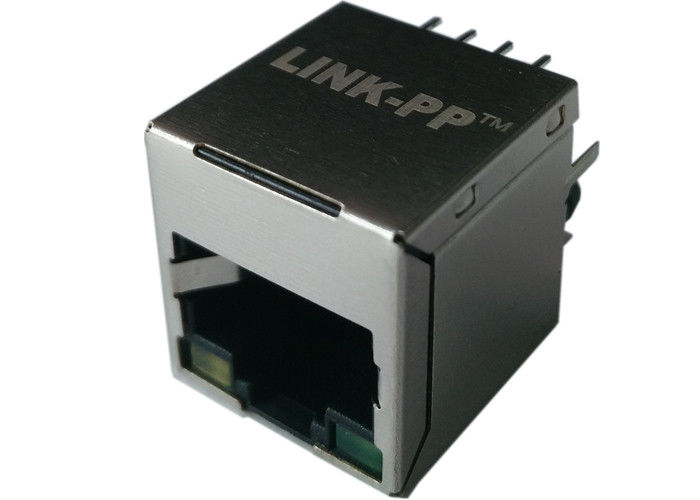

51F-1203GYD2NL | Montaż pionowy RJ45 LPJD0012BENL | Złącze Rj45 z górnym wejściem | Pionowy Rj45 |
51F-1203GYD2NL Krzyż / PDF / datasheet / Cena / 3D / Krzyż LINK-PP LPJD0012BENL
• Projekty magnetyczne wspierające każdą PHY
• Spełnienie lub przekroczenie standardów IEEE 802.3 i ANSI X3.263
• W tym 350 OH min OCL z odchyleniem 8 mA
• Minimalna izolacja 1500 V na wymaganie IEEE 802.3
UWAGI DOTYCZĄCE TESTU (25 ± 5 ℃)
1.TR:(100KHz,0.1V);
TX = 1CT: 1CT ± 2% RX = 1CT: 1CT ± 2% P2.LX: (100 kHz, 100 mV, 8 mA, odchylenie DC)
PINS: (R1-R3), (R4-R6) = 350uH MIN
3. Filtr nadajnika i filtr odbiornika Typ:
Balansowa dolnoprzepustowa impedancja 100 Ω
4.HIPOT:
Wejście (R1-R3) TO Wyjście (C1-C2): 1500VAC 60sek
Wejście (R4-R6) DO Wyjście (C3-C6): 1500VAC 60sek
5. UTRATĘ WERSJI:
-1.0dB MAX @ 1.0MHz DO 100MHz
6. POWRÓT STRATY:
-18dB MIN @ 1.0MHz DO 30MHz
-16dB MIN @ 30MHz do 60MHz
-12dB MIN @ 60MHz do 80MHz
7.CROSS TALK:
-30dB MIN @ 1,0MHz do 100MHz
8. TRYB KOMUNIKACJI REJECTION:
-30dB MIN @ 1,0MHz do 100MHz
9.OPRZEWAJĄCA TEMPERATURA: 0 ℃ ~ 70 ℃.
UWAGI:
1. Przeznaczony do obsługi aplikacji, takich jak SOHO (ADSL
modemy), LAN-on-Motherboard (LOM), hub i przełączniki.
2. Zawiera specyfikację IEEE 802.3
3. Materiały łącznikowe:
Obudowa: tworzywo termoplastyczne UL94V-0
Kontakt / Tarcza: stop miedzi
Osłona tarczy: nikiel
Pokrycie styku: złoto 6 cali min. W obszarze styku.
4. Temperatura końcówki lutowniczej: 265 ℃ Max
Fala lutownicza temperatura temperatura końcówki: 5 Sec Max
51F-1203GYD2NL 180 ° Pionowy moduł RJ45 Jack 10 / 100BT Moduł magnetyczny LPJD0012BENL | ||
---|---|---|
