Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: PA1736NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
PN: |
PA1736NL |
Zakres mocy: |
95w |
Wysokość: |
11,4 mm maks |
Ślad stopy: |
29,2 mm x 21,8 mm Maks |
Toplogy: |
Naprzód i Flyback |
Produkcja masowa: |
LP1736NL |
PN: |
PA1736NL |
Zakres mocy: |
95w |
Wysokość: |
11,4 mm maks |
Ślad stopy: |
29,2 mm x 21,8 mm Maks |
Toplogy: |
Naprzód i Flyback |
Produkcja masowa: |
LP1736NL |

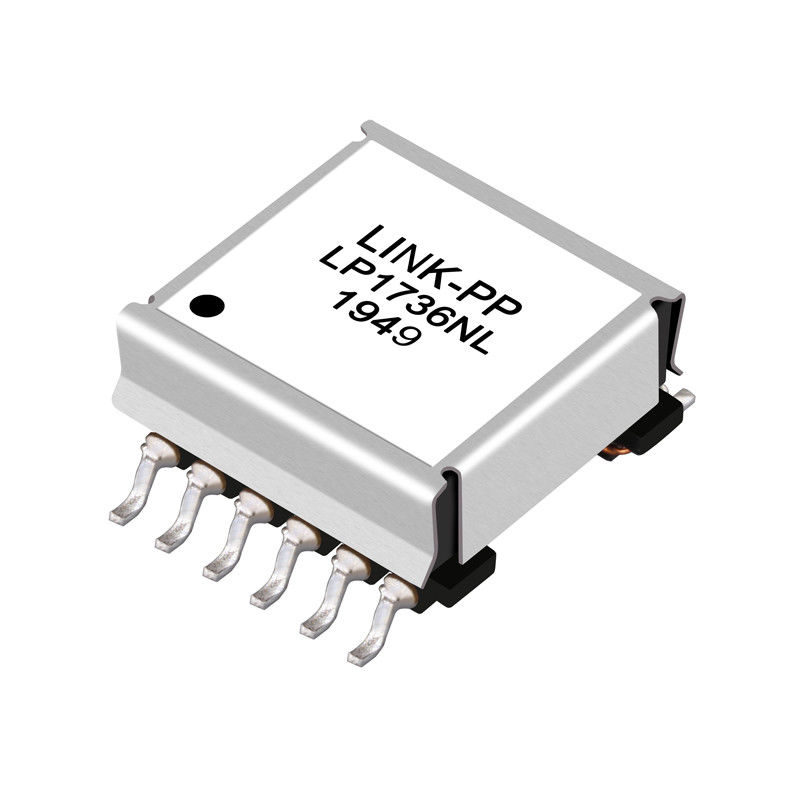

PA1736NL => LP1736NL | TRANSFORMATOR FLACKA | Do przodu i do tyłu |
---|
Uwagi:
Transformatory drutowe o wysokiej częstotliwości
1. Temperatura składnika (temperatura otoczenia i wzrost temperatury) musi mieścić się w granicach
określony zakres temperatury roboczej.
2. Powyższe transformatory i cewki indukcyjne zostały przetestowane i zatwierdzone mocą Pulse
Partnerzy IC są umieszczeni w odpowiedniej dokumentacji technicznej lub dokumentacji
w tych firmach. Aby określić, którzy partnerzy IC i IC są dopasowani do powyższych
Numery części impulsów można znaleźć w witrynie IC Cross Reference na stronie Pulse.
3. W przypadku aplikacji topologii flyback konieczne jest upewnienie się, że transformator się nie sprawdzi
nasycić w aplikacji. Szczytowa gęstość strumienia (Bpk) powinna pozostać poniżej 2700Gauss.
Aby obliczyć gęstość piku, użyj następującej formuły:
Bpk (Gauss) = współczynnik K1 * Ipk (A)
4. W zastosowaniach wysokowoltowych ważne jest obliczenie straty rdzenia transformatora.
Przybliżoną utratę rdzenia transformatora można obliczyć jako:
CoreLoss (W) = 1,32E-13 * (Freq_kHz) * (ΔB_Gauss)
gdzie ΔB można obliczyć jako:
Dla topologii Flyback: ΔB = K1_Factor * (A)
Topologia Forward: ΔB = współczynnik K1 * Volt-μsec
5. Opcjonalne opakowanie Tape & Reel można zamówić, dodając przyrostek "T" do części
numer (np. PA0273NL staje się PA0273NLT). Impuls jest zgodny z taśmą przemysłową
i specyfikację szpuli EIA481. Taśma i szpula do tego produktu ma szerokość (W = 44 mm),
skok (Po = 32 mm) na głębokość (Ko = 11,78 mm).
6. Sufiks "NL" oznacza numer części zgodny z RoHS. Części z przyrostkiem innymi niż NL są
niekoniecznie zgodny z RoHS, ale jest elektrycznie i mechanicznie równoważny NL
wersje. Jeśli numer części nie ma przyrostka "NL", ale jest to wersja zgodna z RoHS
jest wymagany, skontaktuj się z Pulse, aby sprawdzić dostępność.
PA1736NL Transformatory drutowe transformatorowe wysokiej częstotliwości SMT 12Pins | |||
---|---|---|---|
PA0273NL | PA1477NL | PA1835NL | PA2291NL |
PA0751NL | PA1558NL | PA1836NL | PA2398NL |
PA0769NL | PA1692NL | PA1837NL | PA2041NL |
PA1066NL | PA1735NL | PA2047NL | PB2089NL |
PA1366NL | PA1736NL | PA2053NL | PA1736NL |
PA1736NL Transformatory drutowe transformatorowe wysokiej częstotliwości SMT 12Pins
