000-7333-30R-LF1 Transformatory POE Transformator 10 / 100Base-T

1. Projekt dla aplikacji Power over Ethernet 10/100Base-T.
2. Niskoprofilowe opakowanie do montażu powierzchniowego Zaprojektowany proces rozpływowy (szczyt 250 ° C).
3. Zgodny z projektem standardów IEEE 802ab dla 1000Base-T.
4. Obsługuje 4 pary kabli UTP kategorii 5.
5. W przypadku części RoHS dodaj przyrostek G.

6. Numer części projektu: (000-7333-30R-LF1)

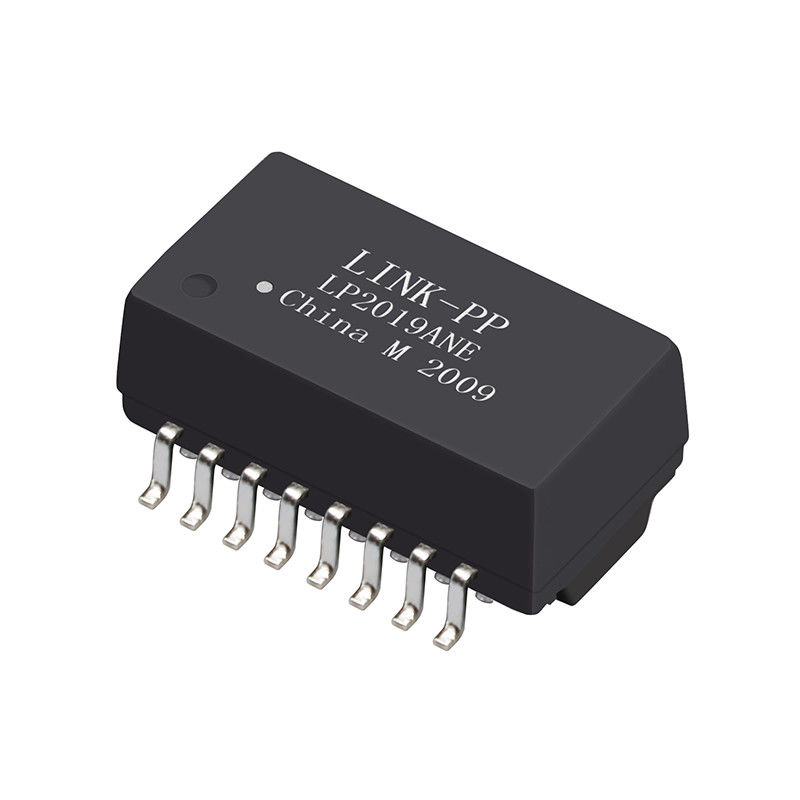

7. Numer części do produkcji masowej (LP2019ANL)

Specyfikacje elektryczne (25)

000-7333-30R-LF1 Transformator POE Moduły transformatora 10/100Base-T

1. Stosunek obrotów 50 KHz, 0,5 V

Strona chipa: strona linii = 1CT: 1CT + _2%

2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:

Strona chipa: 350uH Min

3. Strata wtrąceniowa 1-100 MHz: maks. -1,4 dB

4. Strata powrotna 1-30 MHz: -16dB Min

40 MHz: -14,4 dB min

50 MHz: -13,1 dB min

60-80 MHz: -12dB min

100 MHz: -10dB min

5. Różnica w stosunku do odrzucania trybu wspólnego:

30 MHz: -45dB min

60MHz: -40dB min

100 MHz: -35dB min

6. Przesłuch 30MHz: -40dB min

60MHz: -35dB min

100 MHz: -30dB min

7. Hi-Pot: 1500Vrms, 0,5mA, 1Sek

Od strony wiórów do strony linii

Aplikacje dla użytkownika terminala

Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard.nsprzęt sieciowy i komunikacyjny, taki jak HUB, karta PC, przełącznik, router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL,Rozwiązania Call Center, złożone dekodery, konfiguracja bramek VOIP, protokół Border Gateway, szybki przełącznik Ethernet ...

Przewaga konkurencyjna

18 lat doświadczenia w produkcji,

2600 pracowników,

100% test

Elastyczny czas dostawy

Główny klient

Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikacja EMS

Wbudowany elastyczny zespół PCB;sztywno-elastyczny zespół PCB;Mikroelektroniczny, Flip Chip;mikroelektronika, chip na pokładzie;montaż optoelektroniczny;Montaż RF/Bezprzewodowy;Montaż przewlekany;Montaż powierzchniowy;Montaż systemu;Zespół płytki drukowanej
